change
2015-05-20 21:12:56
|
广东省
钢筋算量GGJ2013
|
798查看
2回答
钢筋算量关于剪力墙垂直与水平钢筋布置，祥图
剪力墙三排钢筋布置
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
钢筋三维就不截图了，三维图像我也确认过了没有问题。画剪力墙钢筋排数一定要注意“（）”中的数字表示的是此种直径的钢筋有数字所表示的排数。例如楼主图中所示(3)B10/B12@150表示的是3排钢筋，其中每一排有B10/B12@150的钢筋。换句说就是(B10/B12@150)共有3排。又例如图中Q2b分别表示两侧和中间的钢筋所以用（1）B10@75+(1)B10@150+(1)B10@75分别表示三排钢筋。
2015-05-21 09:45:16
-

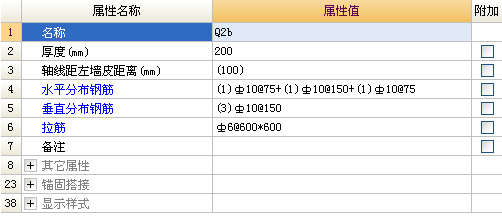

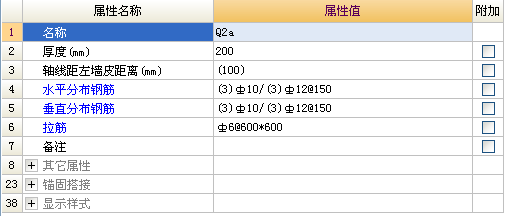

定义剪力墙，属性中水平和垂直钢筋信息分别输入：比如水平与垂直钢筋信息Q2a10@150；Q2a（3）水平与垂直钢筋信息（3）a10/a12@150；Q2b水平与垂直钢筋信息（1）a10@75+（1）a10@150+（1）a10@75；
拉筋a6@600*600按照图示设计梅花布置
2015-05-21 08:13:14
