板面筋问题
大家好，如图所示的板配筋，底筋图纸给出是c8@200的，面筋只有图纸画出的X方向的跨板受力筋，这样的板没有Y方向的面筋合理吗？但是这个位置上下相邻的板的板都有除X方向以外的Y方向面筋呢？那这块板有没有Y方向的面筋呢？请各位老师指教。
问题补充：还有些板图纸没有表示出面筋，只有图纸说明里面说配C8@200的双向底筋，这是代表这块板就没有面筋吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
首先看看图纸有没有文件说明，描述图纸未画出的钢筋是什么规格，如果没有文字说明，那就是软件自动按照计算设置里的设定规格计算分布筋的
2015-05-28 08:48:26
-
这块板有Y方向的面筋,只是不需要手动布置，Y向的钢筋就是跨版受力筋的分布筋。
2015-05-28 08:45:26
-

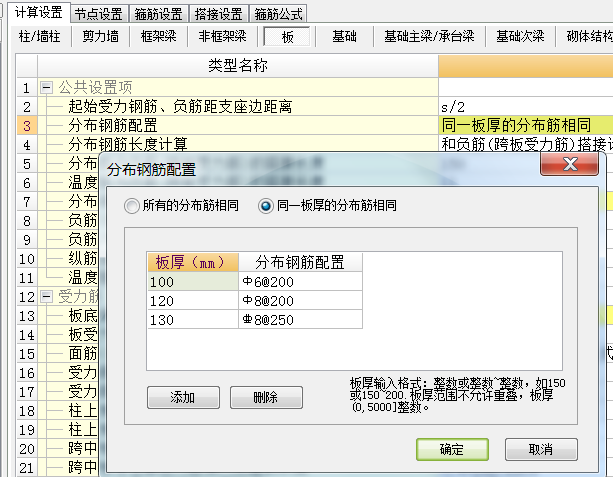

这是合理的。。这是跨版受力筋。。跨版受力筋，，与负筋，软件自动布置分布筋的。。你可以汇总后钢筋三维看看。。看下图，，
是的，，没有面筋，还有负筋，跨版受力筋的，，看看还有没有温度筋，，
2015-05-28 08:43:28
