钢筋算量GGJ2013
|
3087查看
1回答
框支柱钢筋
按图集规范 框支柱 在上部有墙的情况下 有墙的部分钢筋应深入上层顶 但我这个所有都没深入墙顶 公式为 本层高+上层露出长度
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

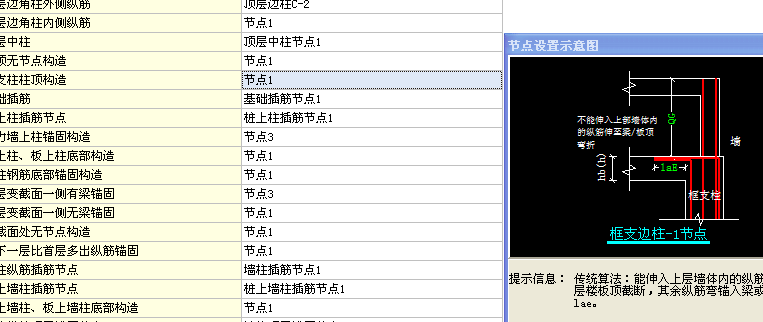

1：在明确建立是框支柱后对上层部分剪力墙检查是否到暗柱边（框支柱顶是否有剪力墙），否则框支柱相当于位于暗柱底（由于千赢官网首页登录入口把暗柱构件单独定义和剪力墙分开）所以会导致你说所情况发生。
2：确认构件类型是否是框支柱

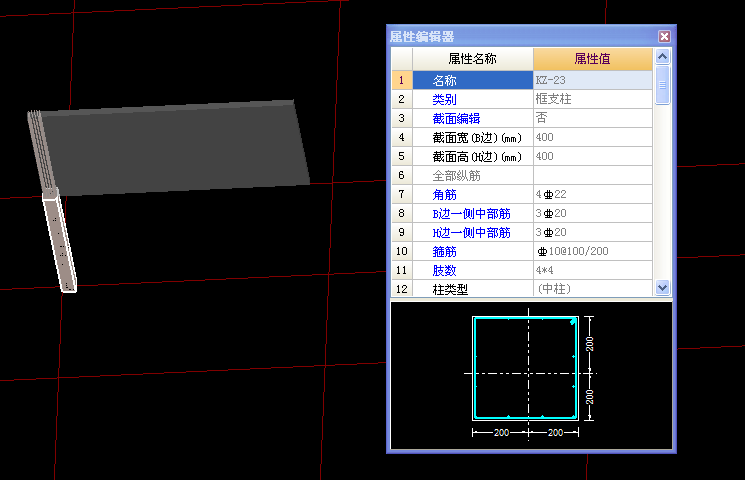

这是我设置的框支柱如下图

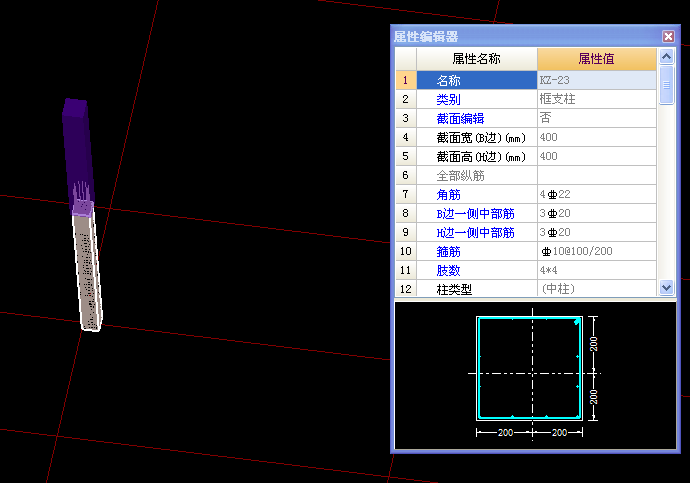

下图是框支柱上不不是墙体而是暗柱的情况，这就是剪力墙没绘制到暗柱边（框支柱顶）会出现的情况
2015-05-29 10:04:10
