酸菜鱼
2015-06-07 16:29:53
|
湖北省
钢筋算量GGJ2013
|
6790查看
3回答
基础梁其中一跨的位置移动

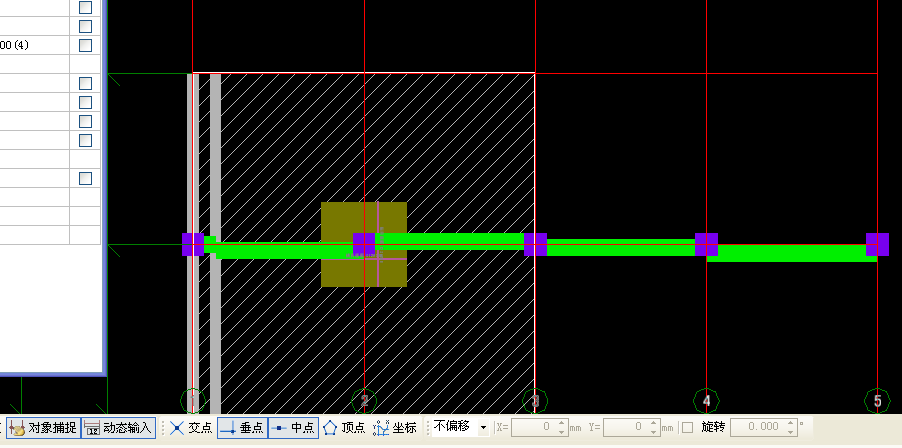

如图所示，基础梁为8跨（集中标注已用红框标注），其中一跨（已用红粗线标注）的位置怎么移动到细红框所在的位置。使用<原位标注>的<距左边线距离>只能移动梁截面宽度的距离，不能移动到想要的位置，请大神指导一下，谢谢！
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
这种就不是一条梁了
你把这条梁打断 然后把梁移动过去吧
偏离这么多 肯定是两条梁了
2015-06-07 16:38:48
-
如图所示，基础梁为8跨（集中标注已用红框标注），其中一跨（已用红粗线标注）的位置怎么移动到细红框所在的位置。使用<原位标注>的<距左边线距离>只能移动梁截面宽度的距离，不能移动到想要的位置，
如图中所示,基础梁其中一跨移动到细红框所在的位置,它与右侧部分的基础梁,已经完全错开,所以在实际上不是一根整体基础梁只不过是配筋及截面信息一样而已所以你可以把它打断移动过去即可.
2015-06-07 16:56:23
-

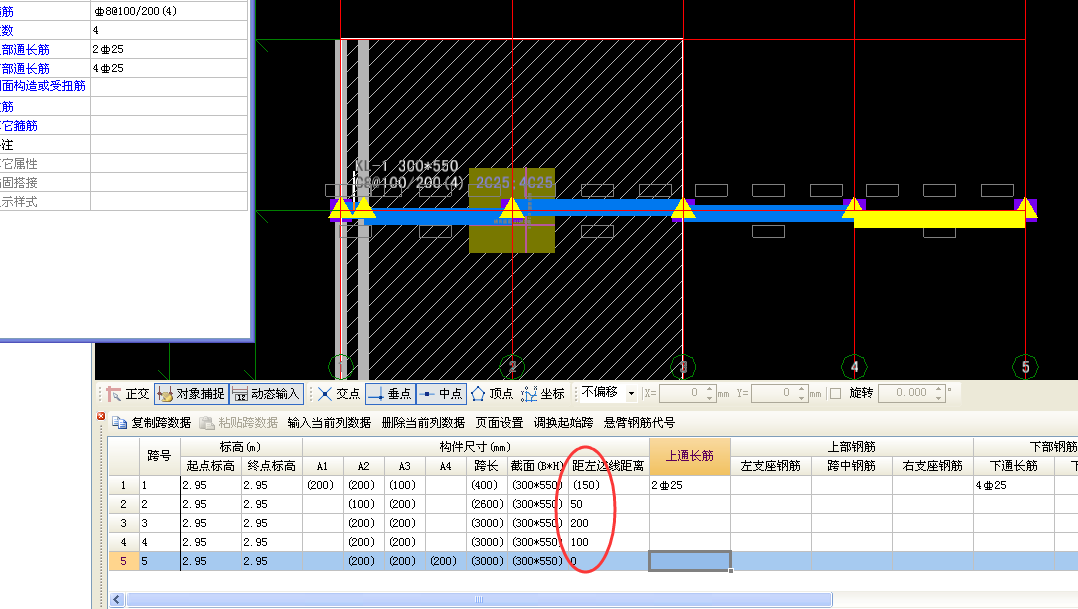

在进行梁的原位标注识别时，在梁的相应跨中输入偏移就可以了，打断后，钢筋是按跨通长时，那么就会多计算每跨的锚固长度。
2015-06-07 16:48:45
