关于跨板受力筋一系列问题

1、不规则板如何使跨板受力筋布置垂直于板边？如图所示

这个问题用平行边布置方式来布置就可以了

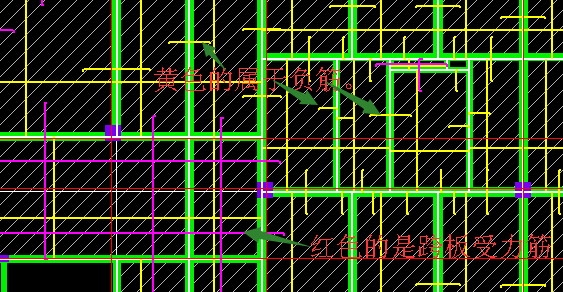

2、跨板受力筋和负筋有什么实质性区别，如何区分？

跨板受力筋就是跨版的负筋，现实是没有跨版受力筋的，都叫做跨版负筋，跨版受力筋是软件的叫法

然后区分就是跨版受力筋是跨过了一个或者多个板，负筋只有在支座的两侧

3、钢筋向左向右弯折有什么区别，为什么我绘制出来与CAD图相反？

左右弯折就是左右两边的弯折，这个跟你画负筋的方向是有关的

与CAD相反  这点可以不用担心  量是正确的就行

 4、这个板还需要布置其他的钢筋吗，底筋或者面筋？谢谢

底筋肯定要布置的

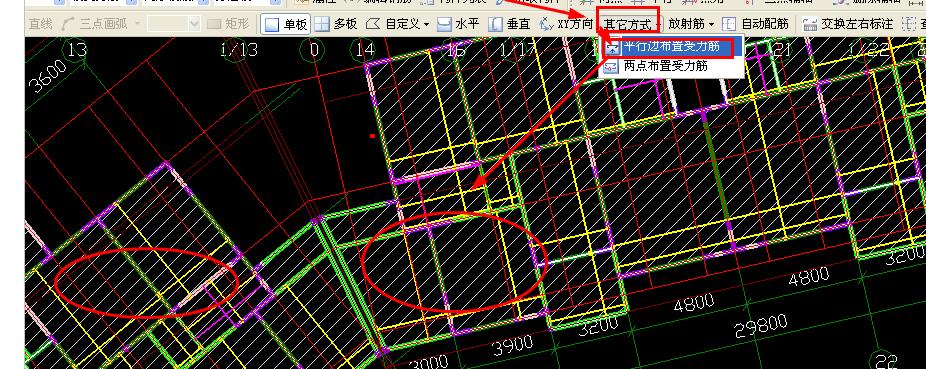

第一个问题的操作方法

第一步：选择一种布筋范围后，在菜单栏点击“绘图”->“平行边布置”，在绘图区移动鼠标，当移动到某块板范围后，板边线显示紫色；

第二步：选择某一条边作为布置钢筋的平行边，选中的边显示黄色；

你看下说明小字   肯定有底筋的要求的

1、可以用平行板边不知就好了。

2、负筋只是支座处伸出来，跨板筋是跨越整板后又伸出来的。

3、左右可以调整方向的。

4、面筋要在板配筋图中或说明中看的。这张图只是附加筋。

1、不规则板如何使跨板受力筋布置垂直于板边？   按板边布置

 2、跨板受力筋和负筋有什么实质性区别，如何区分？ 跨版受力筋中间一定要至少跨过一块整版，另外要有双向或者单向的外伸长度。负筋布置在一块板内，或者是布置在板侧两侧外伸跨在两块板内。

3、钢筋向左向右弯折有什么区别，为什么我绘制出来与CAD图相反？可以使用右键里面的左右对调的功能实现跟图纸一模一样的布置。

 4、这个板还需要布置其他的钢筋吗，底筋或者面筋？是的，还需要布置底筋。
