用自定义线怎样画这个节点图
各位大神 帮忙看哈这个节点图用自定义线怎么画 初学者 不会画 求指点
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
各位大神 帮忙看哈这个节点图用自定义线怎么画 初学者 不会画 求指点

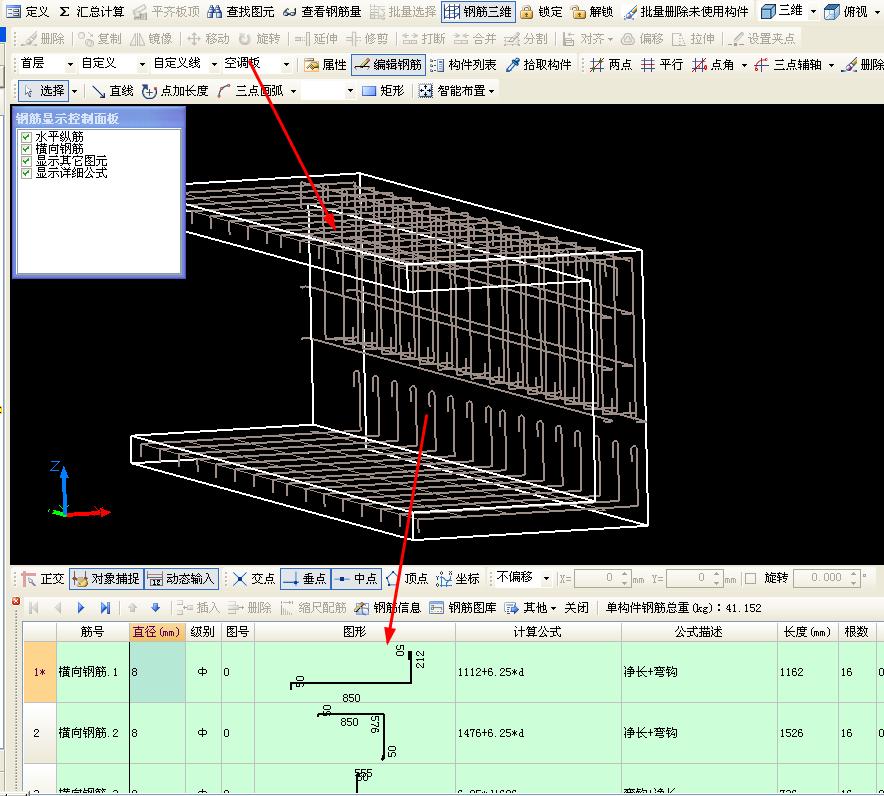

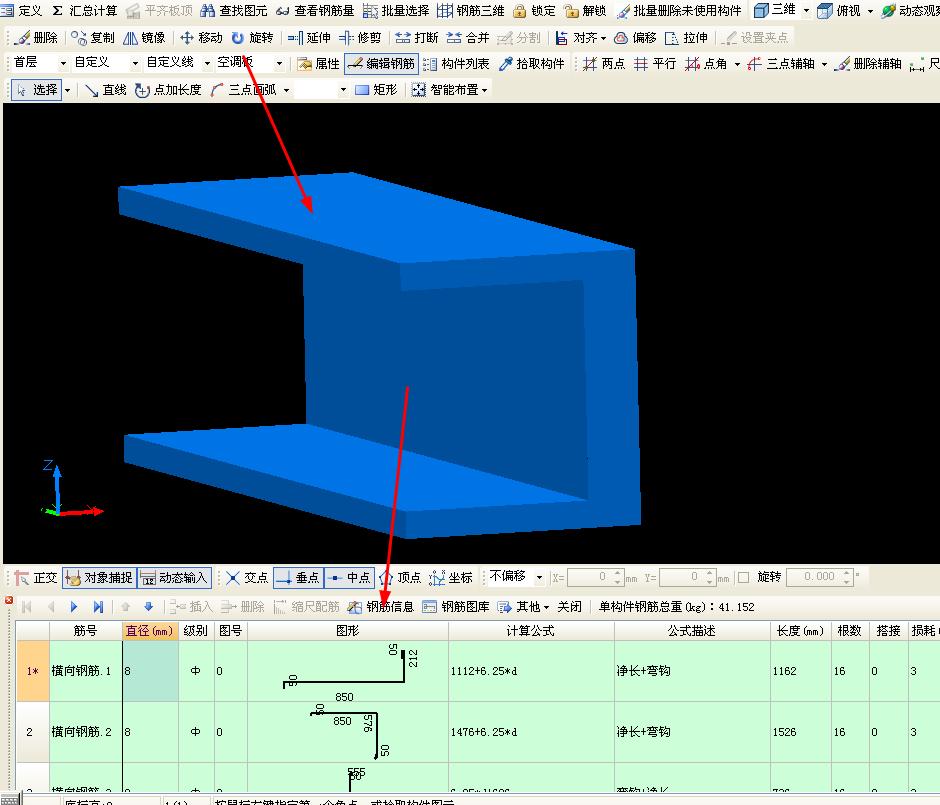

答：以下图下面的为例，画法如下：
2015-06-15 08:10:43
-

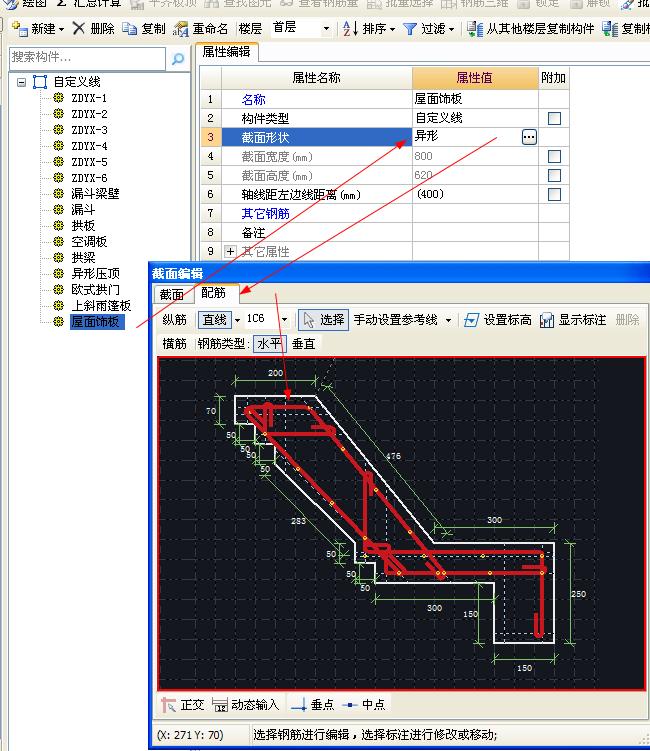

用自定义线画这个节点图，先定义异形线,在截面编辑中编辑出截面,然后在配筋中按图中的钢筋分别画出横向钢筋,再用水平垂直布置纵向钢筋.即可.它的编辑方法和在暗柱中配筋画法差不多.
2015-06-14 23:20:41
