筏板基础、独立基础、柱标高输入
地下室基础有筏板、独立基础，筏板基础底标高与独立基础底标高不同且高度也不同，同编号的独立基础底标高也不同。独立基础上有框架柱，实际画图顺序是先画了地下室，然后再画基础层，独立基础是根据框架柱智能布置的。定义独立基础和框架柱时，都没有设置标高，后来根据图纸更改了独立基础的底标高，这时柱的标高没有相应改变，如何修改？问题补充：图纸中，框架柱的起至标高是：基础面至地下室顶板标高。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
地下室基础有筏板、独立基础，筏板基础底标高与独立基础底标高不同且高度也不同，同编号的独立基础底标高也不同。独立基础上有框架柱，实际画图顺序是先画了地下室，然后再画基础层，独立基础是根据框架柱智能布置的。定义独立基础和框架柱时，都没有设置标高，后来根据图纸更改了独立基础的底标高，这时柱的标高没有相应改变，如何修改？

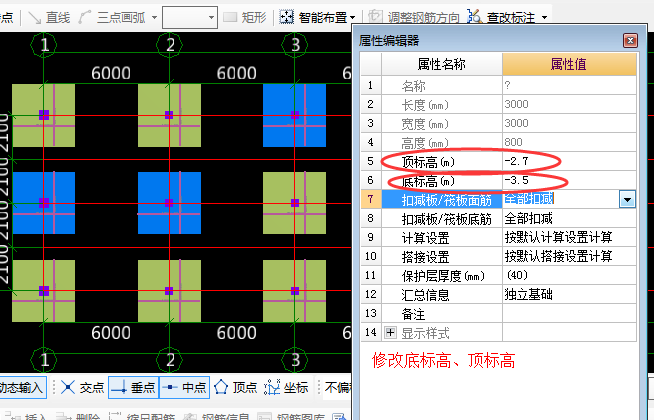

答：独基定义绘制完成后，选中同一高度的独基，必须是独基厚度相同，在属性里修改底标高，顶标高即可。如下截图
根据图纸修改了独基的底标高，框架柱没什么改变。修改完后汇总计算，如没改变，选中柱子，在属性里的其它属性里检查是否底标高、顶标高，定义成基础底标高、层顶标高。如不是定义成即可。如下截图
2015-06-16 21:31:35
-
根据图纸更改了独立基础的底标高，这时柱的标高没相应改变，你可以批量选择，右键，在属性编辑里查看或者修改底标高。
2015-06-16 17:04:16
-
如果不将构件全部选择，只更改构件属性，构件的标高是不会改变的，因为标高是黑白字体、不随属性改变而改变。所以要对相同标高的构件批量选择构件，在修改变高即可。
2015-06-16 17:31:56
-
地下室基础有筏板、独立基础，筏板基础底标高与独立基础底标高不同且高度也不同，同编号的独立基础底标高也不同。独立基础上有框架柱，实际画图顺序是先画了地下室，然后再画基础层，独立基础是根据框架柱智能布置的。定义独立基础和框架柱时，都没有设置标高，后来根据图纸更改了独立基础的底标高，这时柱的标高没有相应改变，如何修改？
你可以切换到基础界面然后选择对应的独立基础,在属性中对照图纸修改基础的底标高,基础标高改变后,柱为基础顶标高自然就改变了.(如果你在定义框架柱时没有定义底标高时,也应在柱属性中修改底标高为基础顶标高即可.)
2015-06-16 18:59:32
