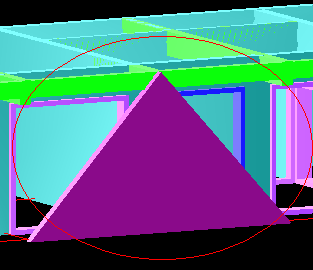

怎么画三角墙呀，求详细的过程。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
您这是斜墙吧

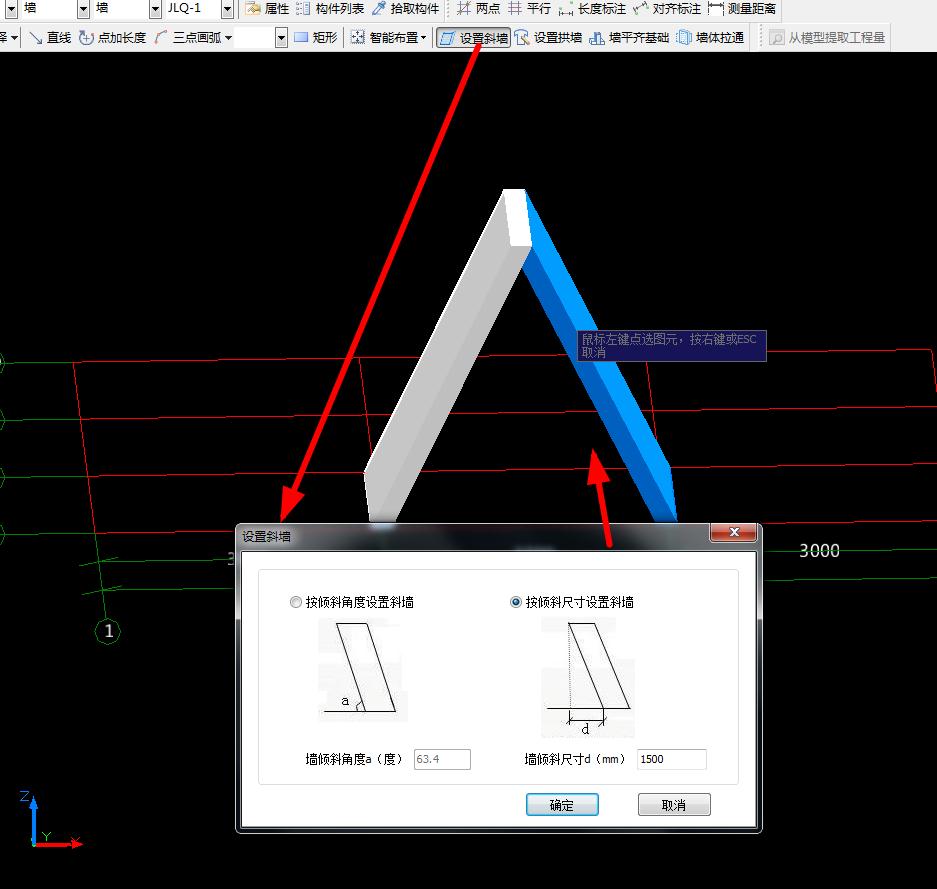

绘制两道斜墙，设置倾斜角度，墙顶碰尖即可啊
您说的是土建还是钢筋吧
钢筋是不能这样处理的，土建是这样处理的
您问题的类别选择的不清楚，误导了大家
在钢筋算量内，不好用墙体处理的

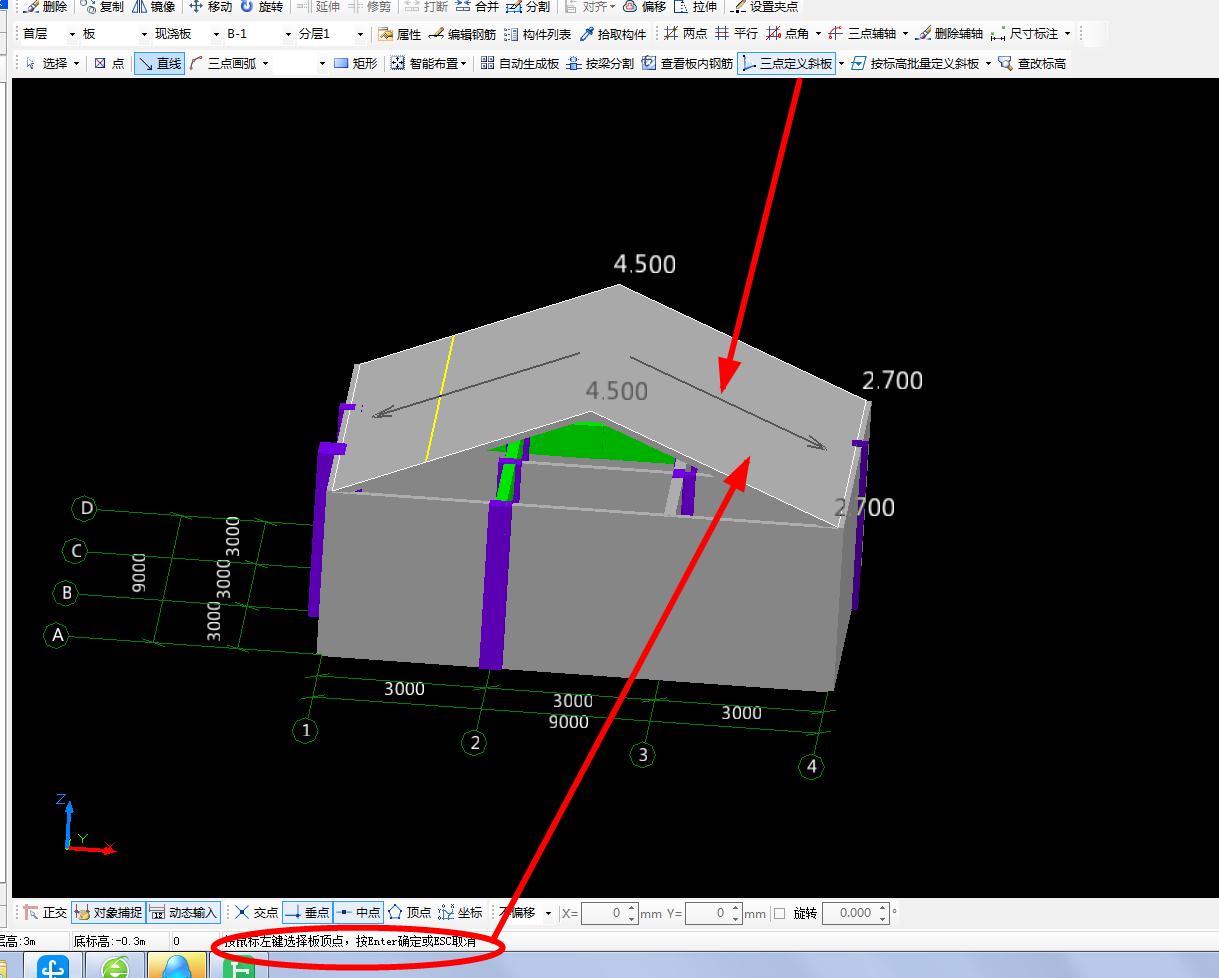

可以借用现浇板定义斜板处理的，
2015-06-23 10:53:23
-

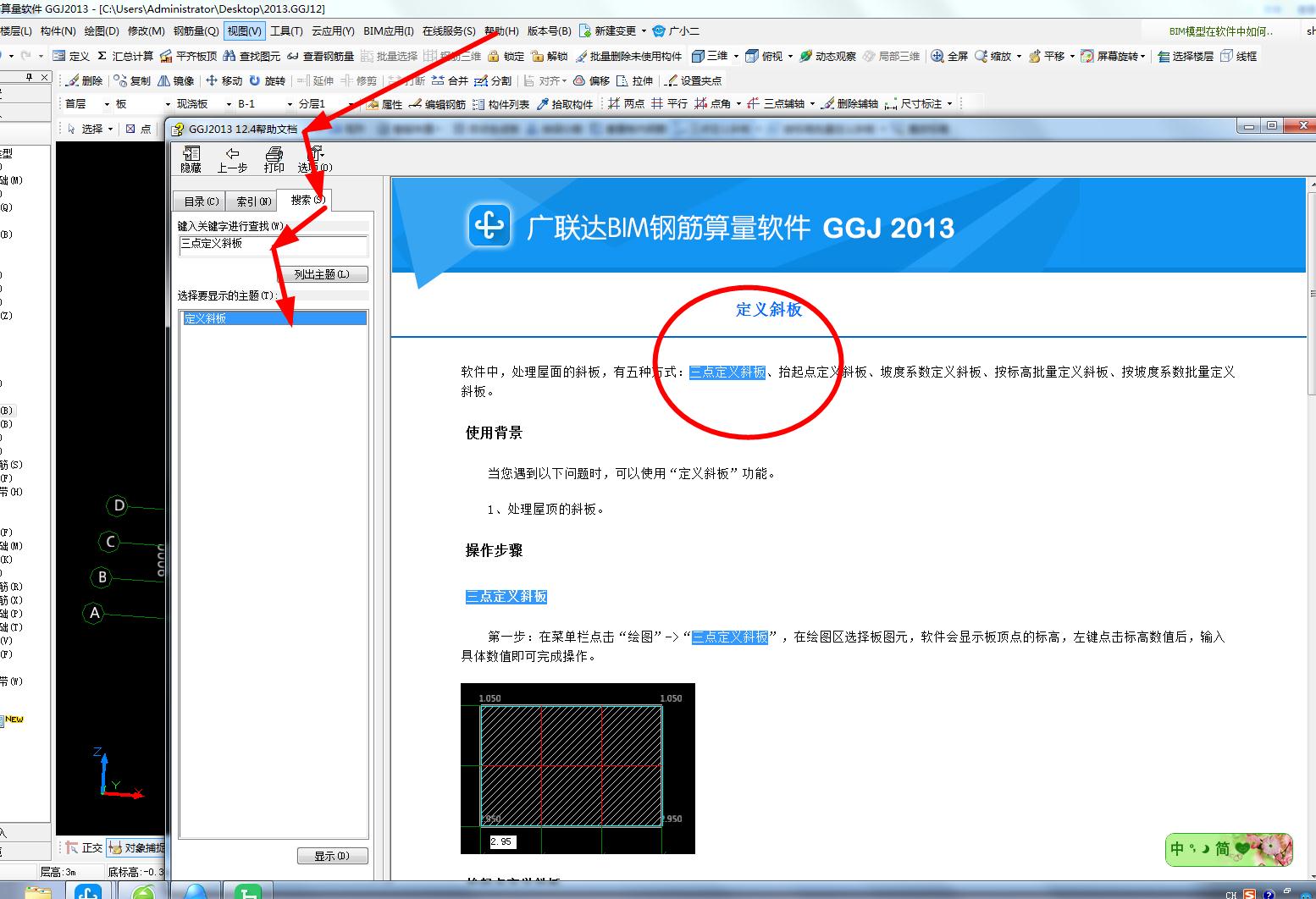

图中的斜墙可以采用定义斜板的方法设置
2015-06-23 10:50:08
-
怎么画三角墙呀，求详细的过程。

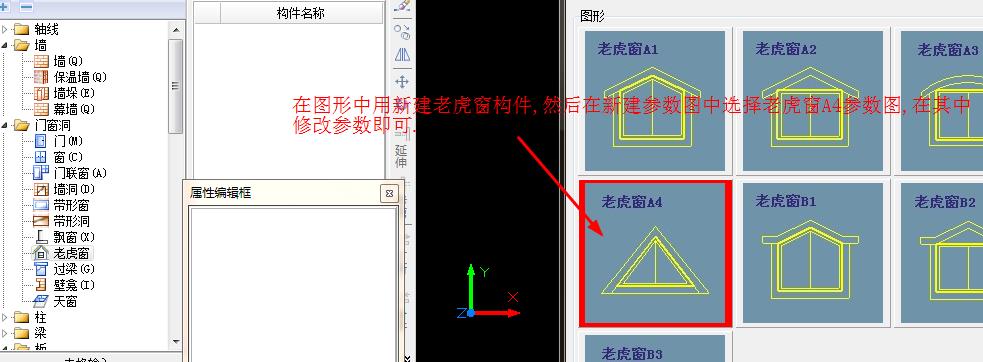

在钢筋软件中,用板来定义和画图,先按水平投影分别画出平板,然后布置钢筋,再三点定义斜板来完成,在图形中在门窗中新建老虎窗,选择参数图4即可.还可以用自定义异形线构件来画.
2015-06-23 11:00:00
-
这样的三角墙需要从中间分开，用两个画出来后组合。
输入起点顶标高为0，重点顶标高为做高点的标高。
如果是直行墙的倾斜墙，在土建算量中可以【设置斜墙】处理。
（土建算量中有设置斜墙、设置斜柱功能。
目前钢筋软件中还没发处理斜墙、斜柱。
你按直墙布置汇总后，编辑计算式处理一下吧。
虽然可以用斜板变通处理，但构造原理不同，编辑修改也是麻烦着呢。
2015-06-23 10:48:44
