在CAD识别负筋时，在计算设置里已经设置过不含支座，怎么识别出来的负筋长度还是包含了支座宽度呢？而且
在CAD识别负筋时，在计算设置里已经设置过不含支座，怎么识别出来的负筋长度还是包含了支座宽度呢？而且标注尺寸界线是从支座外侧量起的。请大家帮帮忙，给出详细的解决步骤，编辑钢筋后长度是
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
在CAD识别负筋时，在计算设置里已经设置过不含支座，怎么识别出来的负筋长度还是包含了支座宽度呢？而且标注尺寸界线是从支座外侧量起的。请大家帮帮忙，给出详细的解决步骤，编辑钢筋后长度是

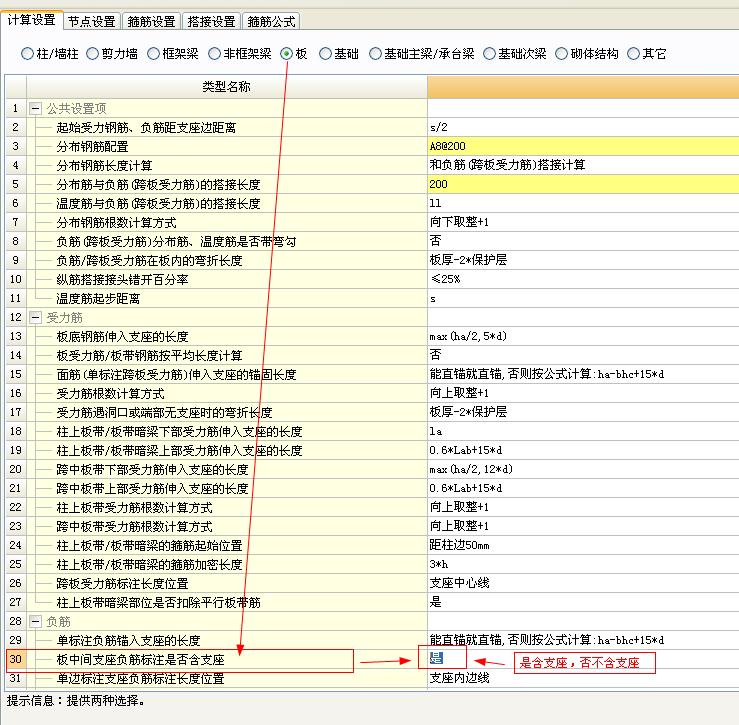

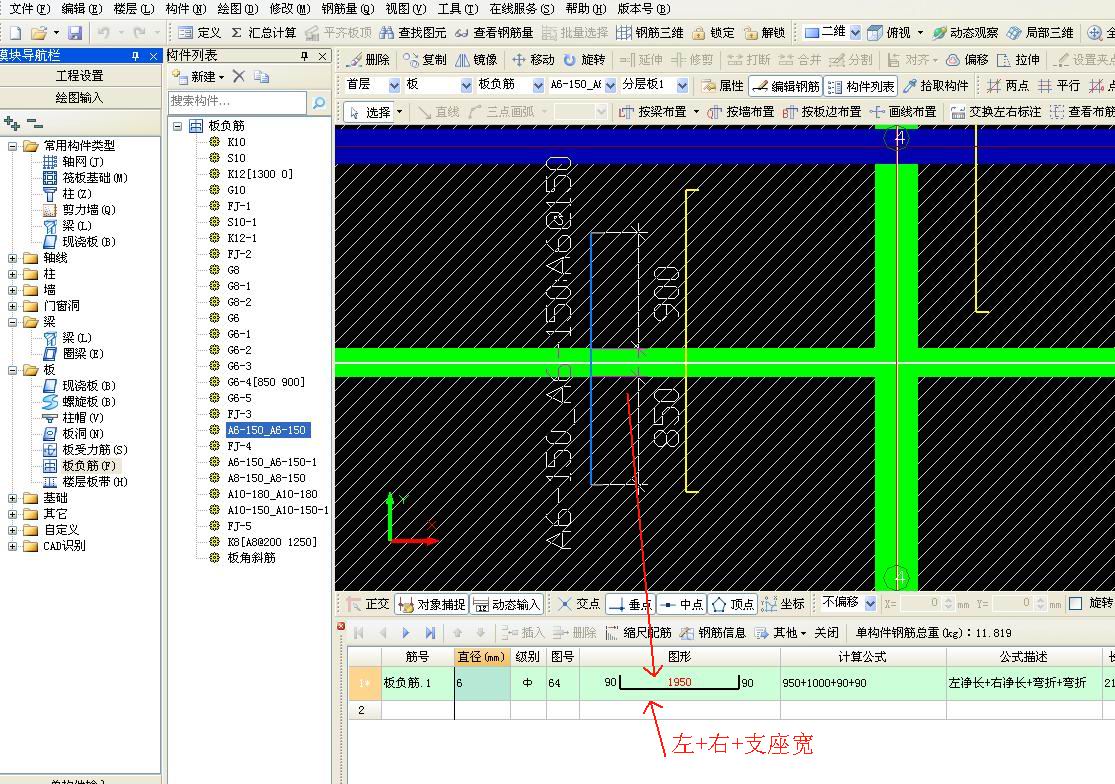

答：不含支座，即900mm是从梁边计算，总长是900+支座宽+900的。叫不含支座，所以你没有错，软件也没有错，是你理解不透。含与不含，看下图：
2015-06-24 21:06:12
-
你好：首先选上负筋在属性里看看是怎么定义的，是否含支座在里面。然后再看一下梁和板是不是在同一分层里。 如果不在同一分层里也会出错。可以批量选择上所有的负筋后在属性里调整一下不含支座。
就是这个原因。
2015-06-24 20:50:04
-
None
2015-06-24 20:57:08
