檐沟怎么画？
1、檐沟用什么定义？ 2、我用黄线圈起来的钢筋是谁的钢筋？是下面的梁的吗？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
1、檐沟用什么定义？ 2、我用黄线圈起来的钢筋是谁的钢筋？是下面的梁的吗？

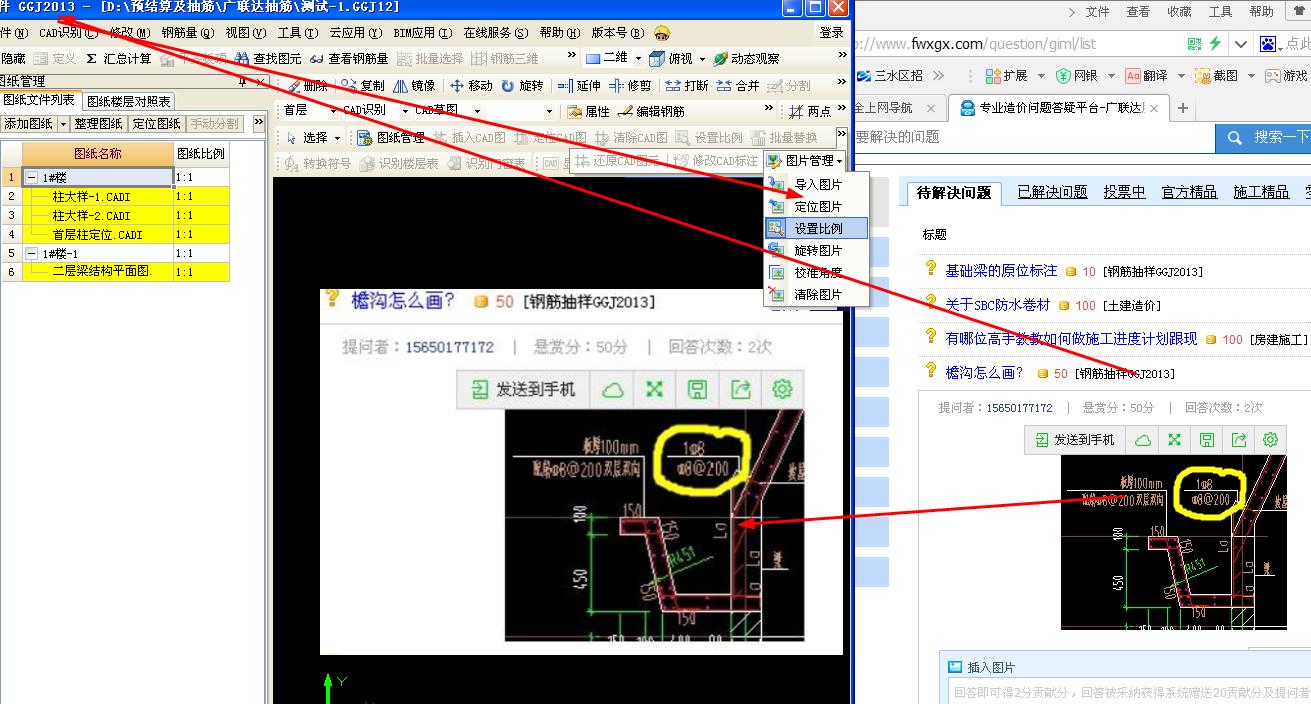

答：为了计算钢筋量，可用定义线的，先导入CAD图，然后画出截面，配上钢筋。在平面图中画线，汇总计算。出工程量了。
2015-07-07 22:58:57
-

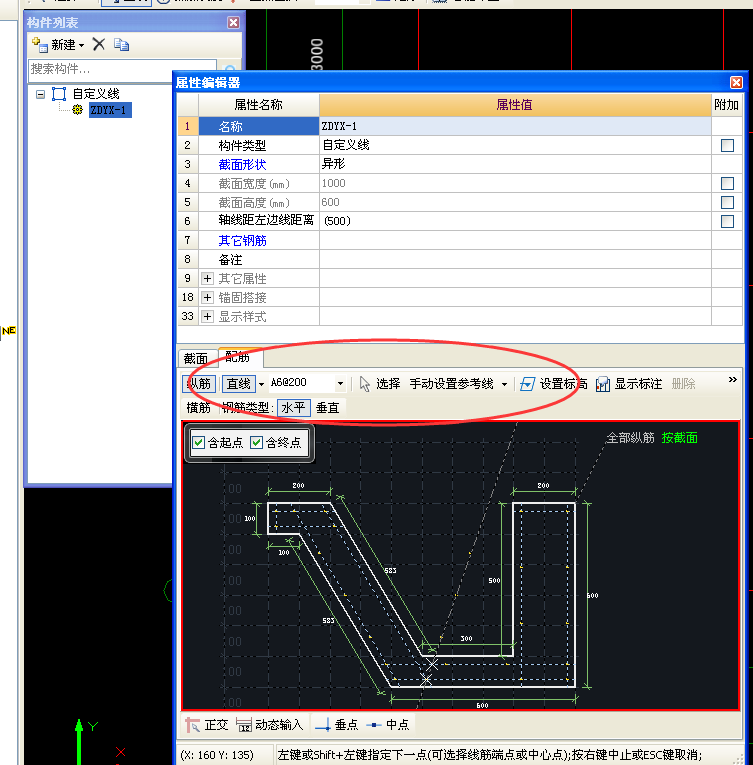

这也可以用自定义线异型构件进行定义编辑，黄圈内钢筋图片是看不出它的具体位置，这也不影响钢筋的计算，你可以并入在自定义异型构件同时编辑。
2015-07-07 21:53:50
-
你好，檐沟用自定义异形线绘制
2015-07-08 06:08:39
-
1、檐沟用什么定义？--可以用异形梁或者自定义线来处理 2、我用黄线圈起来的钢筋是谁的钢筋？是下面的梁的吗？--算在梁里面即可
2015-07-07 22:03:28
-

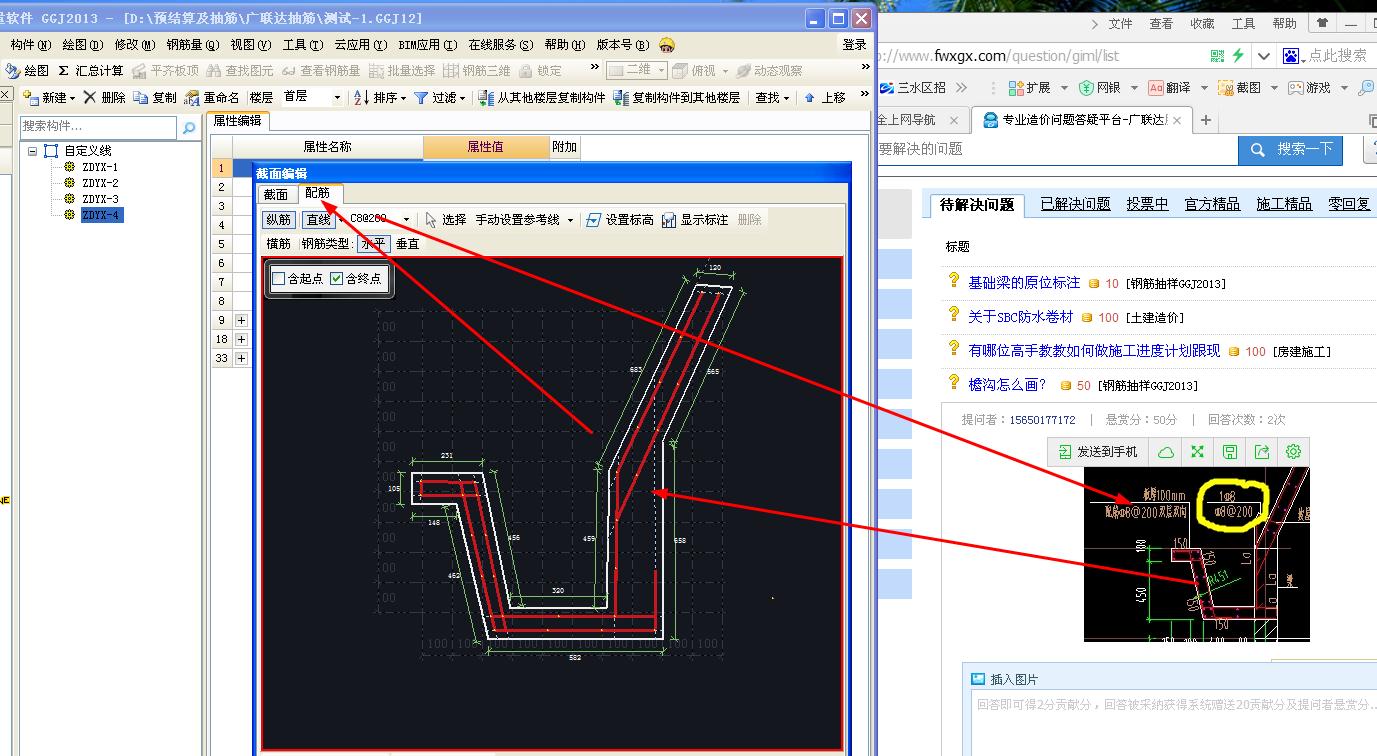

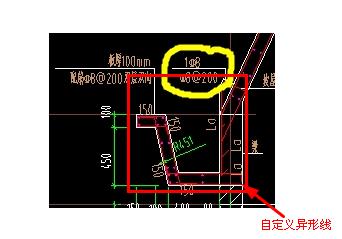

檐沟用自定义异形线绘制，圈内钢筋在自定义线里（它属于檐沟钢筋）
2015-07-08 08:49:30
-
1、檐沟用什么定义？ 2、我用黄线圈起来的钢筋是谁的钢筋？是下面的梁的吗？

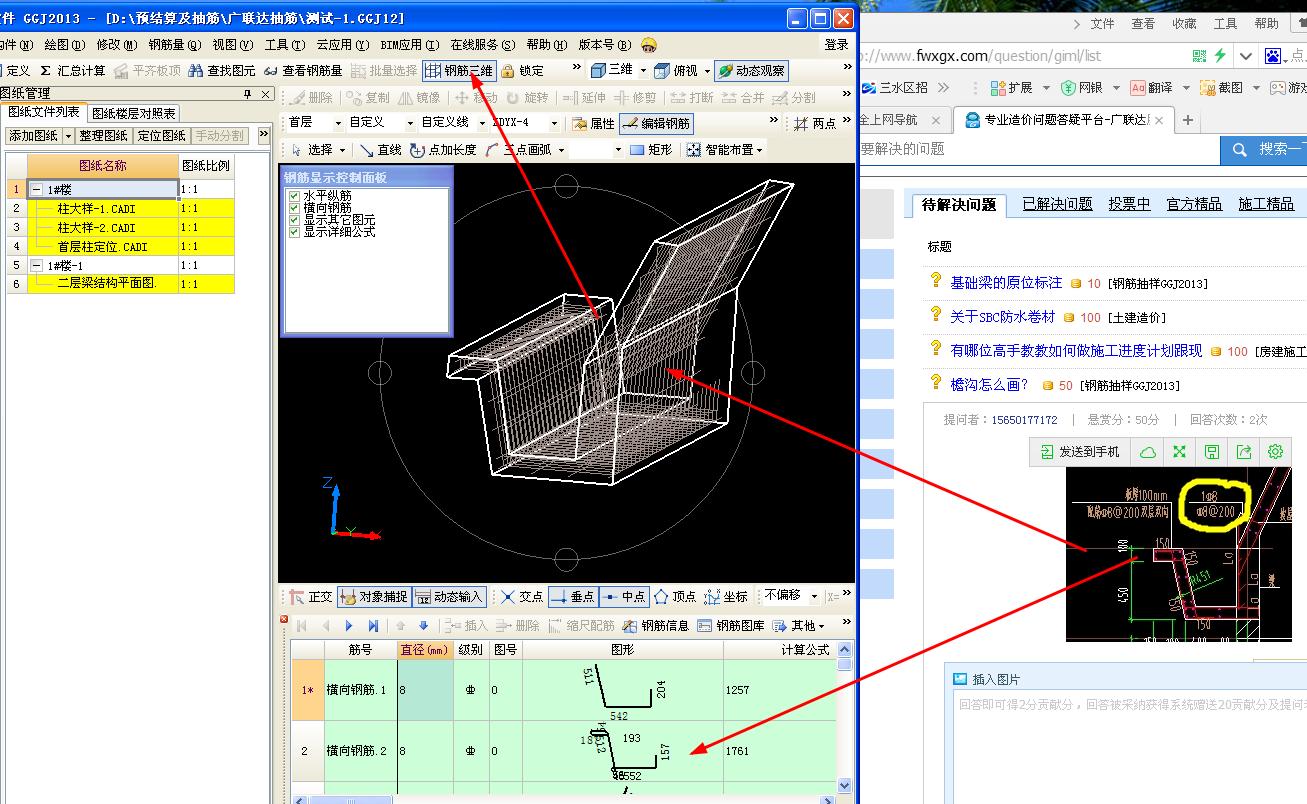

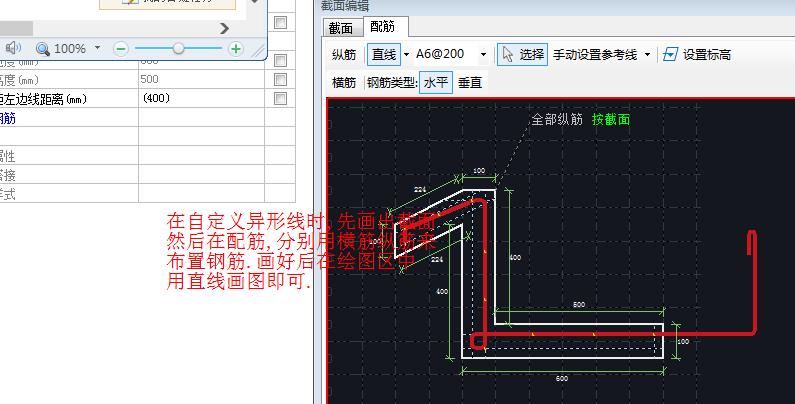

这样的檐沟用自定义异形线构件来定义,新建自定义异形线,先按截图中的截面画出截面,然后在配筋中画出配筋,定义完成后在绘图区中有直线画图即可.
2.黄线圈起来的钢筋截图太小,看不清具体是那里的钢筋.应不是梁的钢筋.
2015-07-08 06:31:48
