钢筋算量GGJ2013
|
21098查看
4回答
YBZ怎么绘制？
YBZ怎么绘制？图中（LC范围内暗柱意外区域）需要新建构件吗、该怎么布置钢筋？剪力墙的中间水平分布筋、中间竖向排分布筋怎么绘制？
全部回答
(4)
首答仅用{{minutesHtml}}
-
这个约束边缘柱的LC范围的纵筋不需要布置的

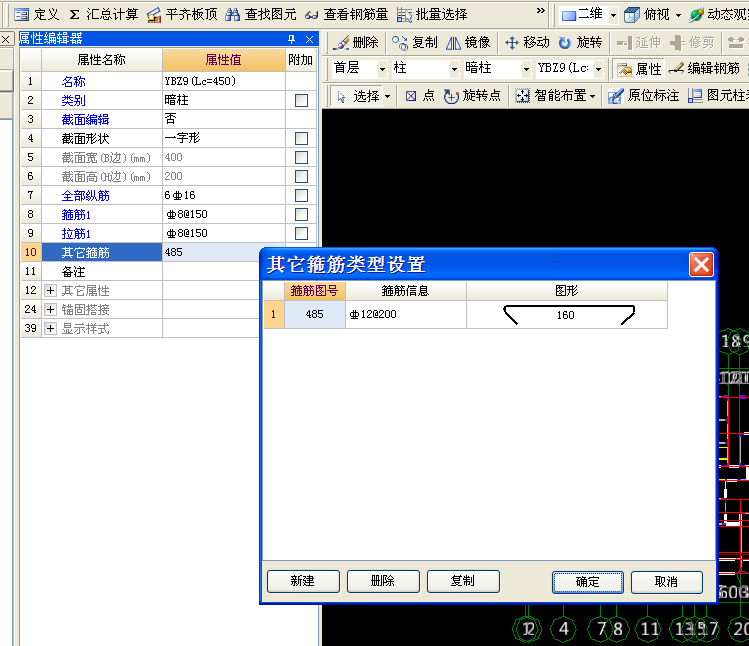

只是在您的柱构件定义内，其他箍筋内输入就可以的

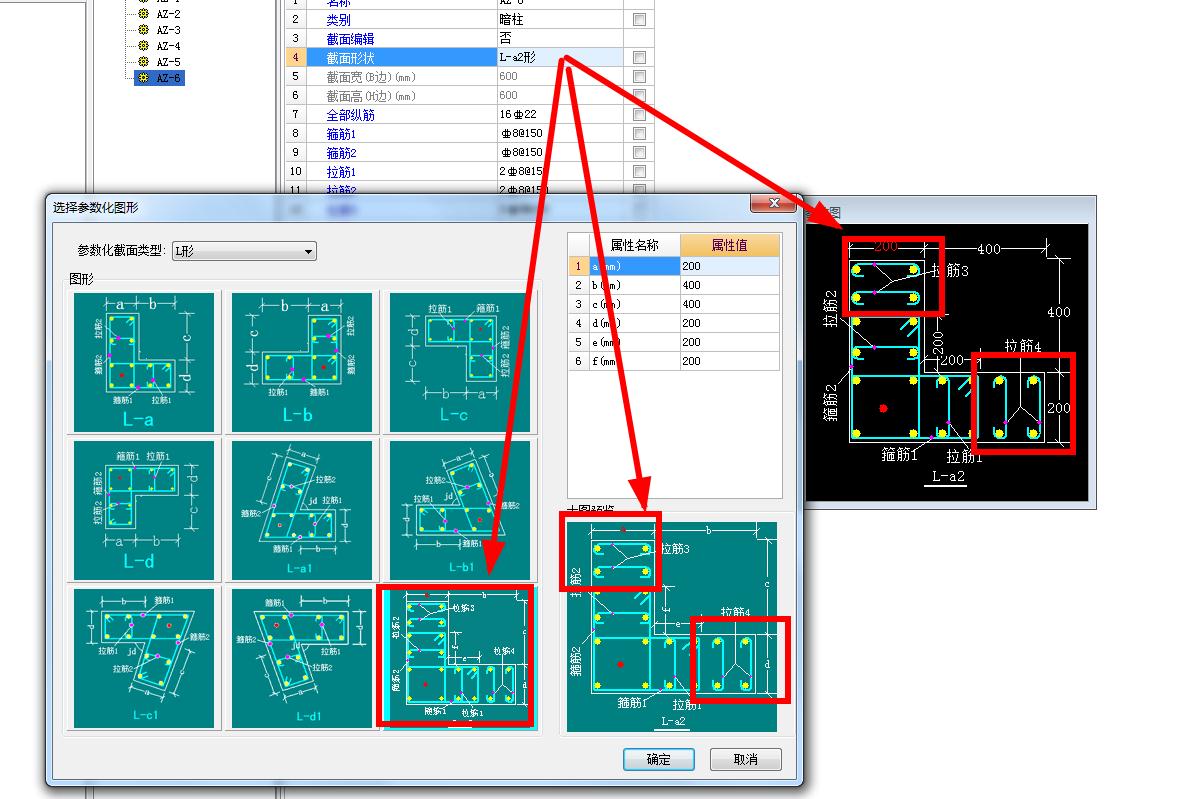

或者是直接选择合适的参数图，就可以的
2015-07-09 17:18:04
-
2015-07-10 09:58:53
-
YBZ怎么绘制？图中（LC范围内暗柱意外区域）需要新建构件吗、该怎么布置钢筋？剪力墙的中间水平分布筋、中间竖向排分布筋怎么绘制？

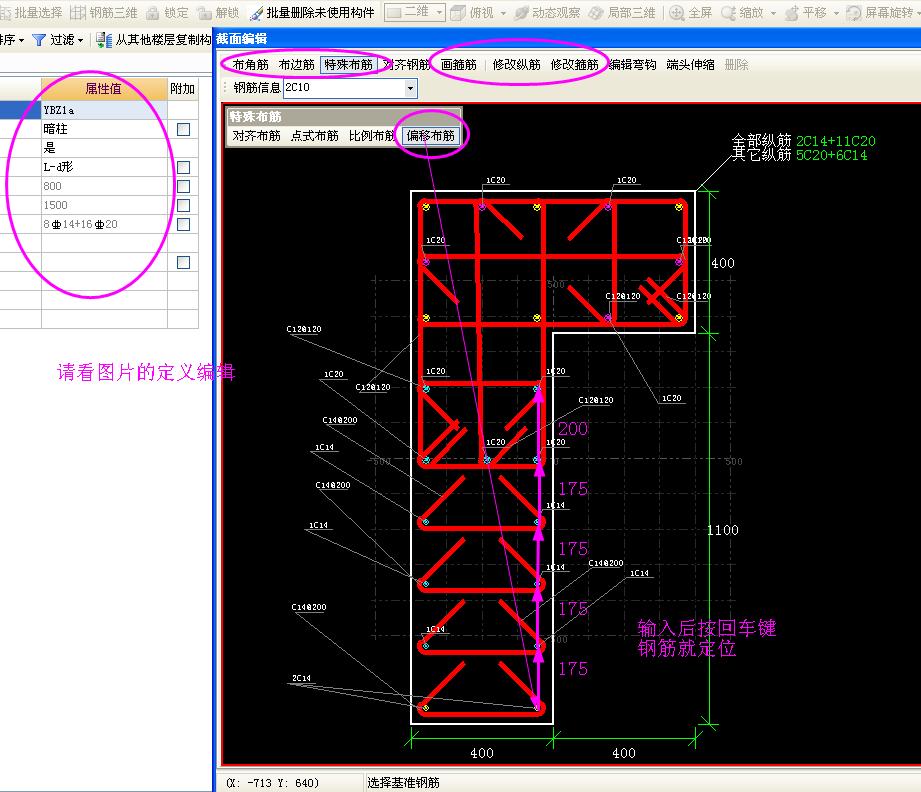

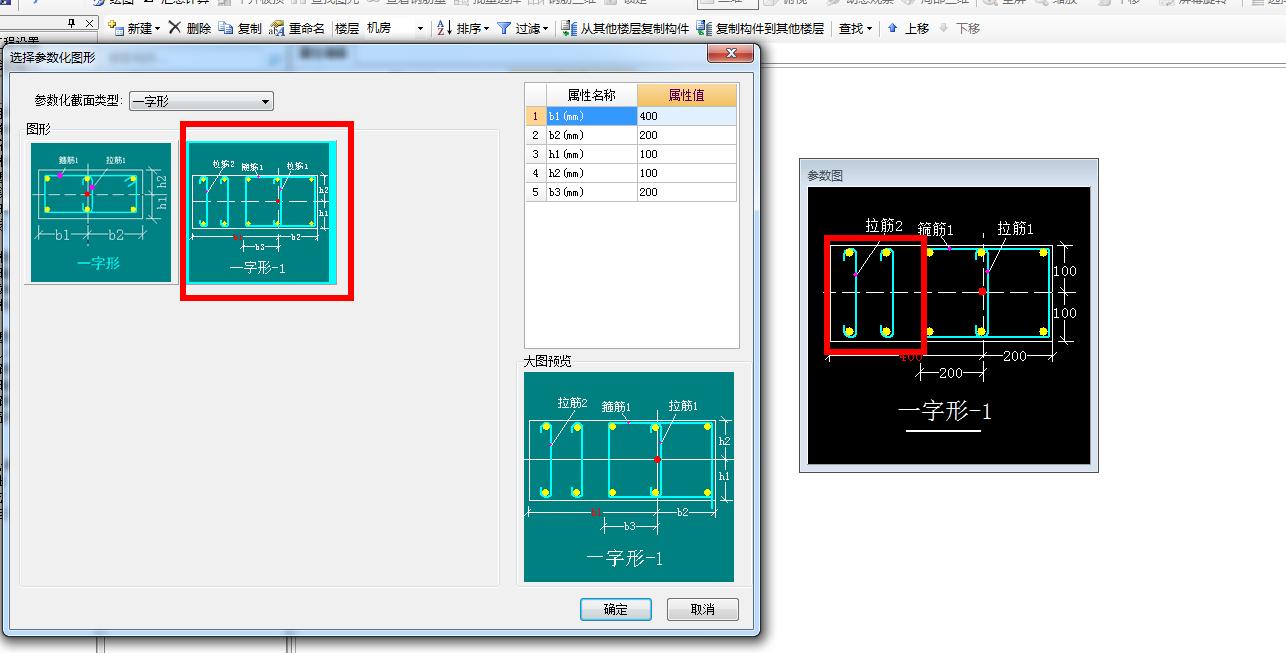

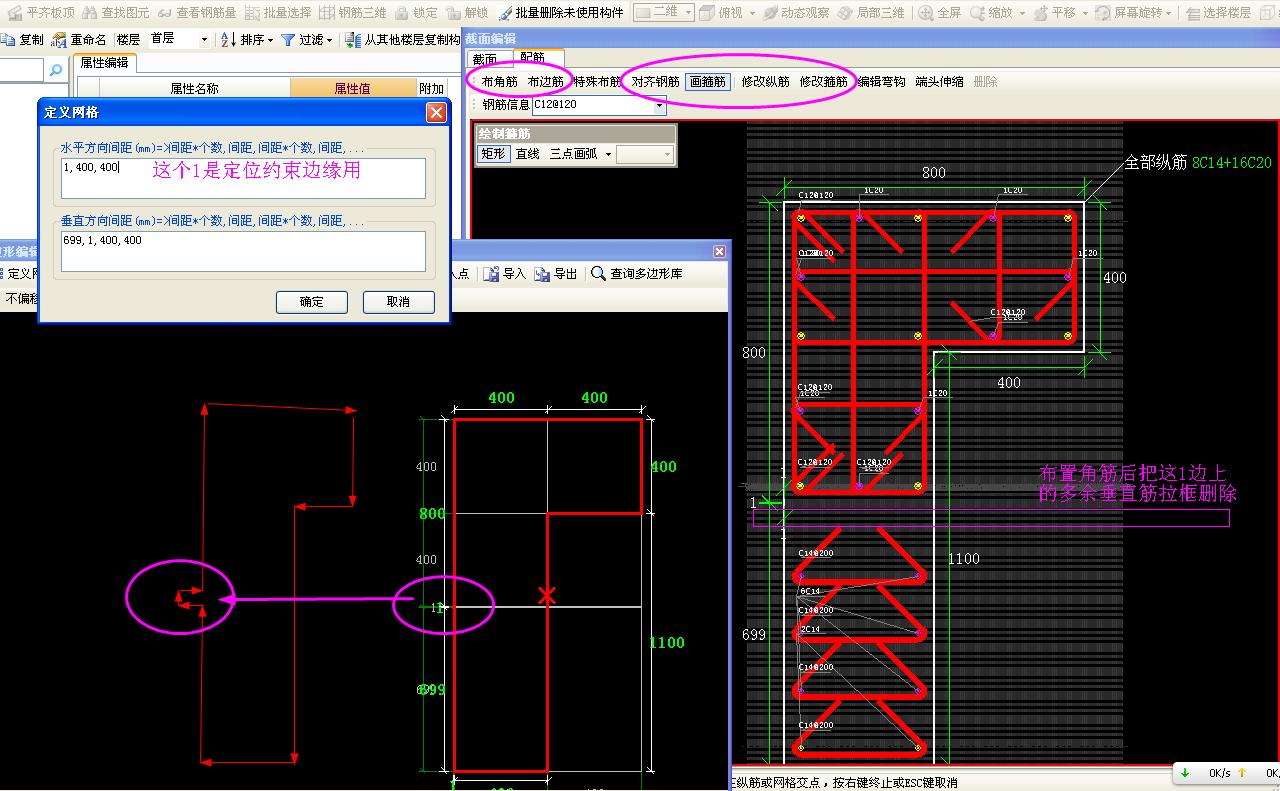

这种柱有两种方法来处理,一种就是把LC和YBZ整合在一起用暗柱来定义,在截面编辑中选择是,然后按它们的实际形状来画出截面,在配筋中按实际编辑出纵筋和画出箍筋.然后再在绘图区中画上去,还有一种方法只定义暗柱部分,不包括LC部分,可以用参数暗柱或编辑截面画钢筋来处理,把LC范围内的拉筋在其他钢筋中输入,这部分的纵筋一般同剪力墙钢筋,直接用剪力墙来定义和画图即可.
2015-07-09 17:23:57
-
你好：定义暗柱构件即可。
2015-07-09 17:24:00
