请问这个暗柱怎么绘制，暗柱的阴影区直径砼非阴影区纵筋，箍筋拉筋也同。间距200，怎绘制
全部回答
(4)
首答仅用{{minutesHtml}}
-

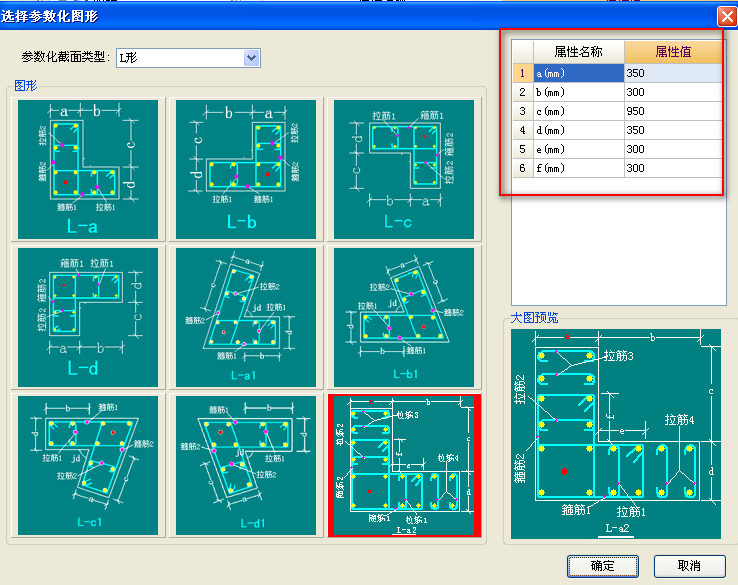

已采纳新建暗柱，选择参数化暗柱的L型，然后根据图纸内容输入相应的尺寸及配筋就行了。不行的在编辑界面
2015-07-13 16:49:34
-
你好：目前有两种处理方法，1、是分开单独定义，非阴影区域的外箍在其它钢筋里输入，因为它要伸入暗柱内一个长度。2、合并起来一起定义一个暗柱，可以用截面编辑来处理。
阴影区的箍筋就是暗柱的箍筋可以直接定义可能画出来。在截面编辑里画箍筋。
2015-07-13 09:48:51
-
你好：单独定义参数暗柱即可。
2015-07-13 09:53:01
-
2015-07-13 18:57:43
