连梁腰筋如何设置

在梁图层，运行“生成侧面钢筋”功能。

第一步，根据梁腹板高或是梁高来设置梁侧面钢筋；可以利用插入行添加侧面钢筋信息；高和宽的数值要求连续；

侧面纵筋输入时，如果未输入G或者N，软件自动默认为G；

【梁腹板高设置】-可以修改相应下部纵筋排数对应的“梁底至梁下部纵筋合力点的距离s”。

根据规范和平法，梁腹板高度Hw应该取有效高度，需要算至下部钢筋合力点，下部钢筋只有一排时，合力点为下部钢筋的中点，则Hw=Hb-板厚-S，s=保护层+D/2+d（其中D为纵筋直径，d为箍筋直径）；当下部钢筋为两排时，s一般取60；当不需要考虑合力点，则s输入0，表示腹板高度Hw=梁高-板厚；可根据工程实际情况进行修改；

如下图所示：

第二步，支持整楼生成；

第三步，如在布置范围内的梁已经配置侧面钢筋，可选择是否进行覆盖的操作；

第四步，输入完成后，点击“确定”；

第五步，在图中选择要生成侧面钢筋的梁，右键确定，即生成侧面钢筋成功

注意：

1、生成的侧面钢筋支持显示钢筋三维；

2、利用此功能默认是输入原位标注侧面钢筋，遇支座断开，若要修改做法，进入“计算设置”——“框架梁”，可以选择其他做法。

注意：1. 如果梁未识别或被锁定，则不生成侧面钢筋；未在定义范围内的梁不生成。

         2.此方法也适用于基础梁界面的生成侧面钢筋操作

         3.建议设置好后，执行【云检查】，检查是否所有的需要设置侧面钢筋的地方都已经设置成功。【云检查】就是会检查梁腹板高度符合需要设置侧面钢筋的情况下，是否生成了侧面钢筋。

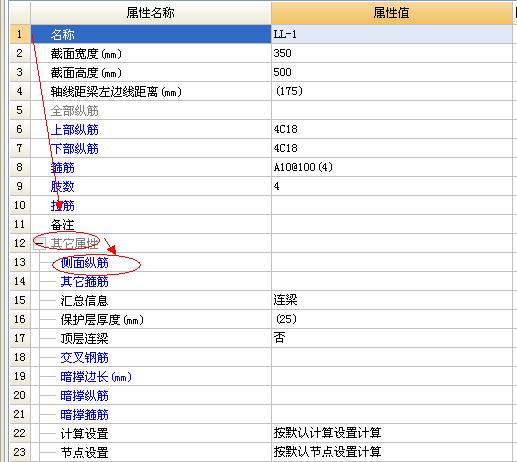

连梁腰筋在侧面筋位置输入，可以直接用间距输入，例如C12@200；也可以直接输入根数（两侧的总根数），例如6C12.

但要注意，连梁的侧面筋不区分构造筋或抗扭筋，不能输入字母G或N
