柱下墩基础靠筏板的外边线及以外不设置斜面该怎样画图
在图形算量时筏板中设置的柱下墩基础靠筏板外围都不放斜坡该怎样设置，属性里设置了砖胎模厚度，但算量后砖胎模的体积是0，应怎么处理
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
在图形算量时筏板中设置的柱下墩基础靠筏板外围都不放斜坡该怎样设置，属性里设置了砖胎模厚度，但算量后砖胎模的体积是0，应怎么处理

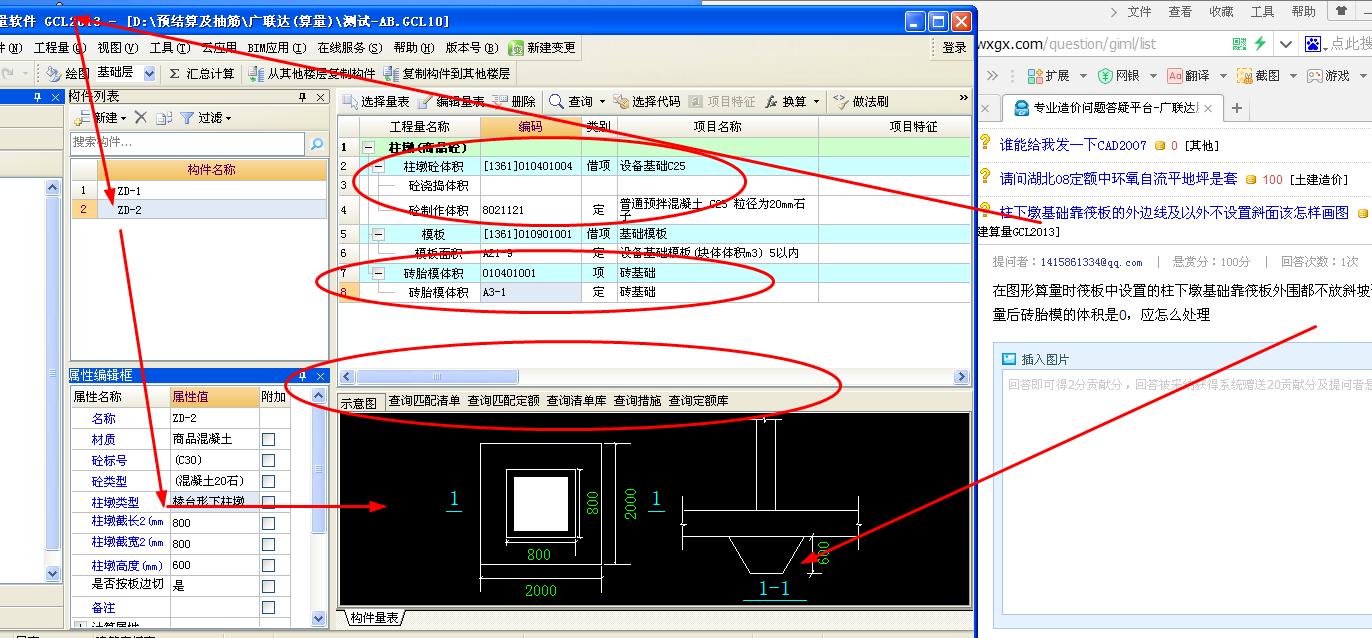

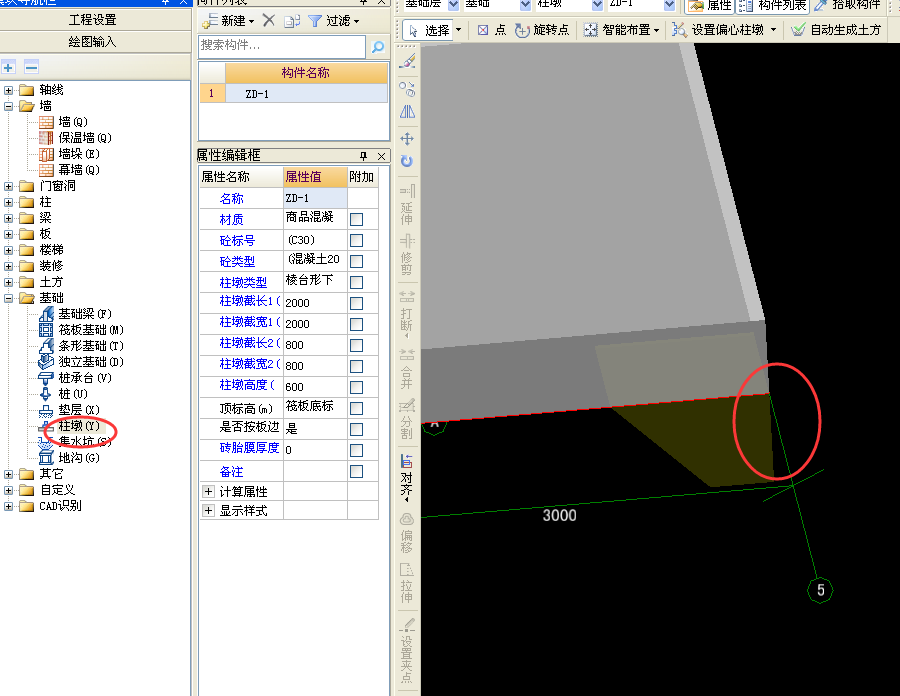

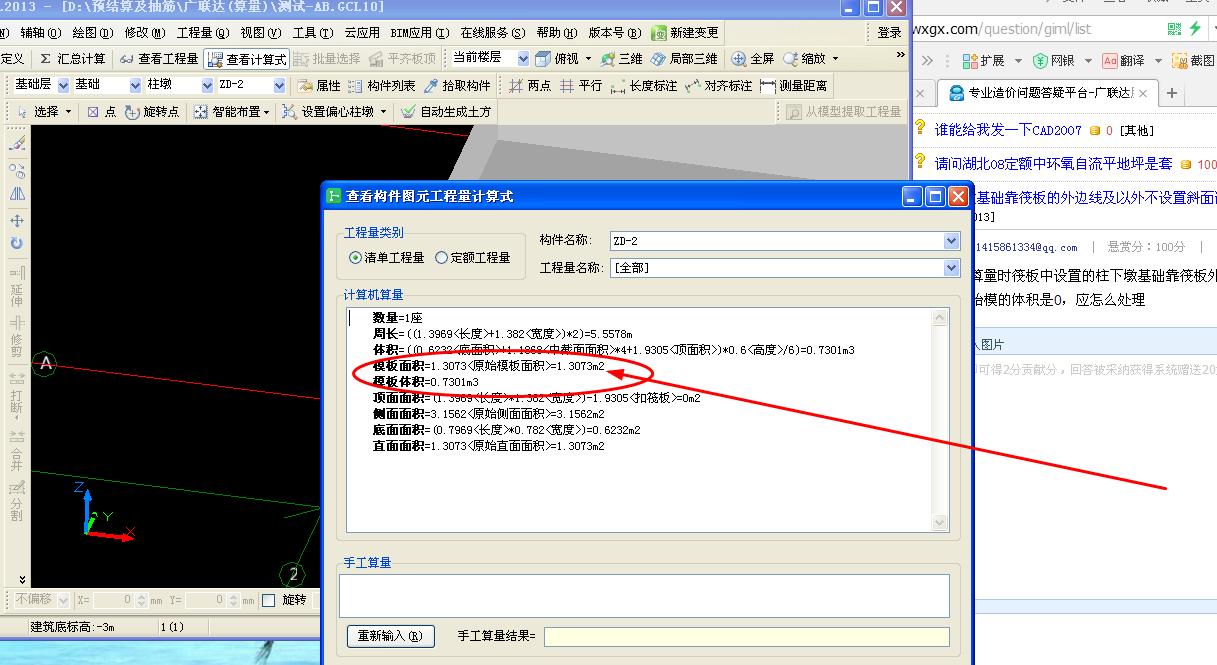

答：软件不支持斜面的柱墩配置砖胎膜。我定义了两种模，结果模板有工程量，砖胎膜没有工程量。柱下墩基础靠边布置时，软件自动纠正为直角的，其它位置放坡。
2015-07-31 22:35:21
-
你的柱下墩的长度及宽度数据刚刚好同筏板的垫层相碰重叠啦砖模工程量为0
2015-08-01 18:11:37
-
只要是用柱墩定义后，布置在相应的位置，软件就可以自行识别。
2015-07-31 22:02:47
-
在图形算量时筏板中设置的柱下墩基础靠筏板外围都不放斜坡该怎样设置，属性里设置了砖胎模厚度，但算量后砖胎模的体积是0，应怎么处理
在图形算量时筏板中设置的柱下墩基础靠筏板外围不放斜坡不用设置,你按正常下柱墩定义后,画到靠近筏板边缘时,软件会自动按筏板边切成直角的,属性里设置砖胎模厚度,算量后砖胎模板的体积为0,软件对斜坡的部分胎模默认 是不计算的,你可以在工程量代码中手工添加计算公式来处理.
2015-08-01 07:15:37
