2015-08-02 14:20:27
|
山东省
钢筋算量GGJ2013
|
1727查看
7回答

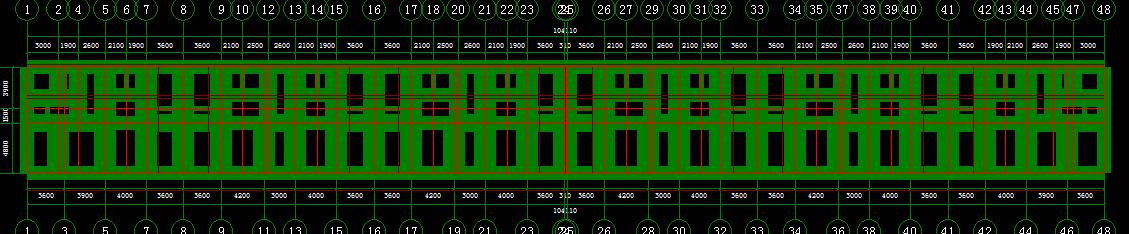

条形基础的设置
条形基础一般怎么设置，图纸上没有标注基础的钢筋呀 应该去哪里找 而且基础里面的圈梁在化基础的时候还需要画出来吗 基础的垫层在哪里面绘制 谢谢大家了
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

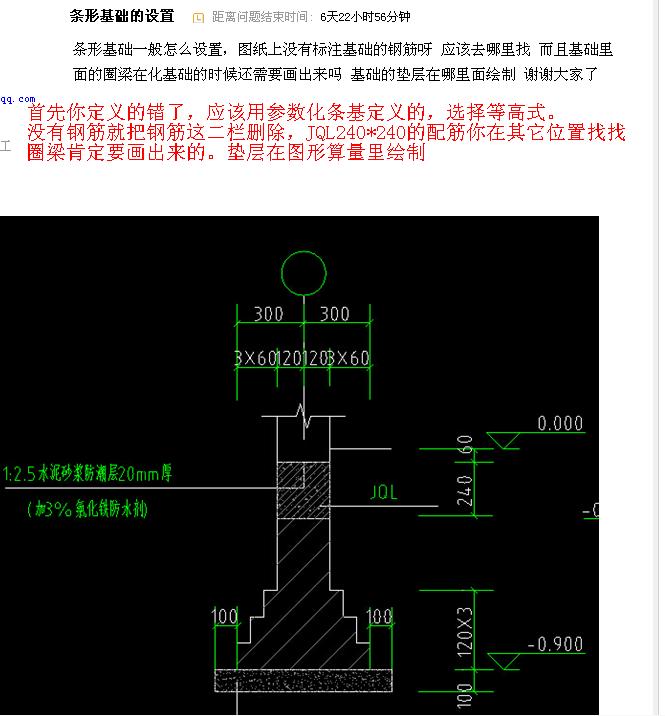

这个事大放脚砖砌体条形基础，下边只是素混凝土垫层。
用参数化条基单元定义就行了，没有钢筋，基础圈梁的钢筋信息在图纸上找找看。
2015-08-02 14:36:55
-
你好，1.基础是等高式砖砌大放脚基础，2，在绘图界面导航栏里点条形基础，定义新建条形基础，点新建条形基础单元输入尺寸确定，垫层和圈梁都在导航栏里找点击定义新建即可，
2015-08-02 14:47:12
-
一般是要先新建条形基础 接着新建条形基础单元 然后就可以修改相应的信息即可。
2015-08-02 14:47:27
-
这样的条形基础一般是在 图形算量中设置，图纸上没有标注基础的钢筋呀 应该去土建算量里去找 因为它是砖基础，而且基础里面的圈梁在基础的时候是需要画出来的，基础的垫层也是在土建 算量中定义、绘制的，你打开土建 算量在基础中就可以定义会绘制这样的基础了。
2015-08-02 14:42:35
-
条形基础一般怎么设置，图纸上没有标注基础的钢筋呀 应该去哪里找 而且基础里面的圈梁在化基础的时候还需要画出来吗 基础的垫层在哪里面绘制
条形基础一般新建条基,然后新建条基单元,在新建单元中,选择参数化条基单元的参数图,在参数图中输入相应的尺寸信息,然后在定义中输入相应的配筋信息,(你的截图中第二个图中输入即可.)你截图中为砖基础大放脚的条基,是没有配筋的,一般基础的配筋在基础结构图中找,基础里圈梁可在基础层中用圈梁来定义和画图.基础的垫层在基础层中有垫层的导航栏的,点它后新建面式垫层或线式垫层然后智能布置即可.
2015-08-02 14:48:04
-
条形基础一般怎么设置，图纸上没有标注基础的钢筋呀 应该去哪里找 而且基础里面的圈梁在化基础的时候还需要画出来吗 基础的垫层在哪里面绘制 谢谢大家了

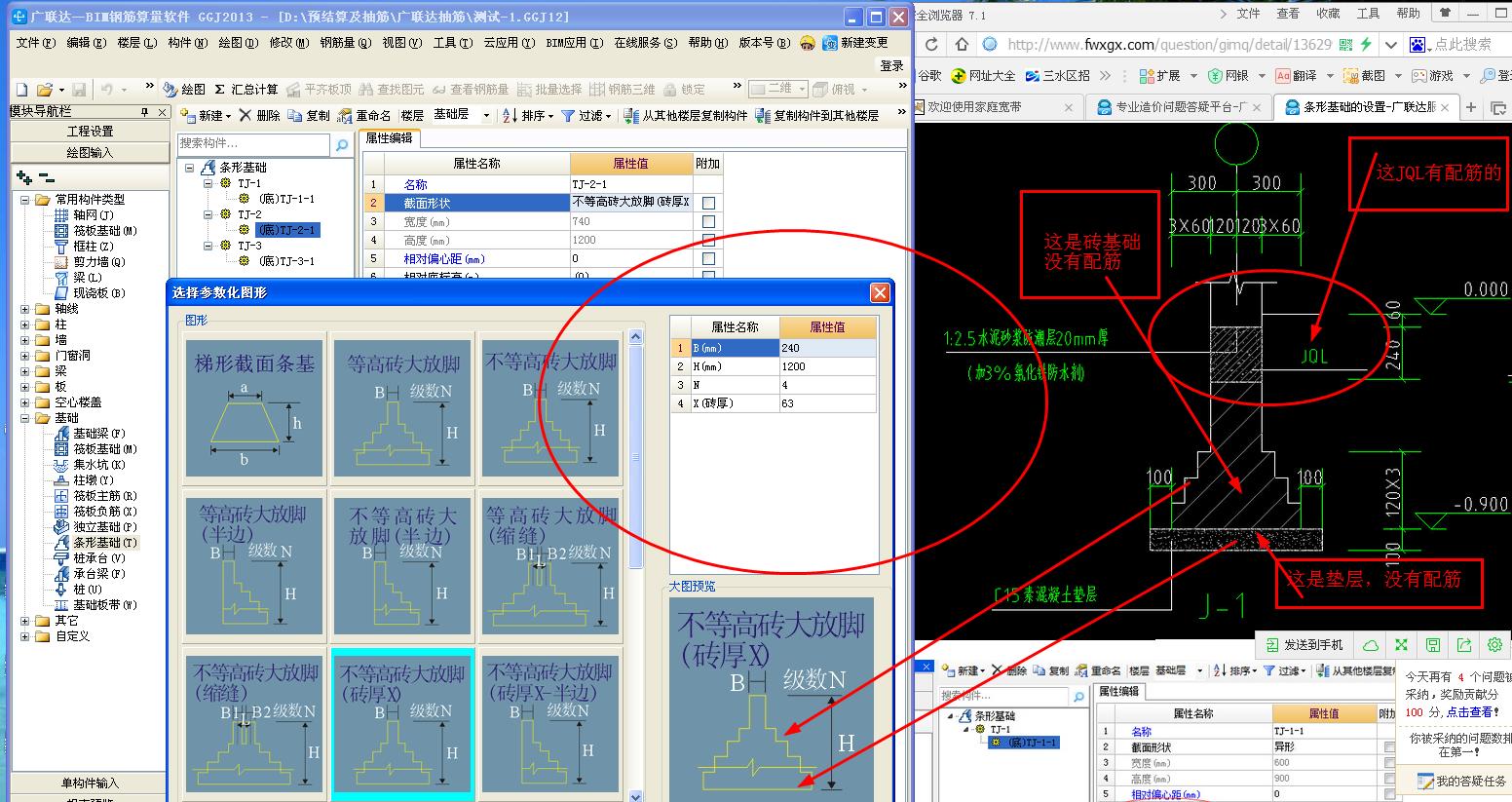

答：你的截图JQL是要配钢筋的，其它的是没有配筋的。你定义的图集不对呀，不是用异形的，用下图的：
2015-08-02 14:52:58
-
2015-08-02 15:28:03
