xiaoxiaoyou201
2015-08-08 19:29:17
|
新疆维吾尔自治区
钢筋算量GGJ2013
|
1230查看
3回答
高位防水底板与基础相交放坡应该如何输入？
该工程为高位防水底板，基础与防水底板放坡相交，应该如何输入？求详解（附图为靠近外墙节点，室内基础四边均有放坡）
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
该工程为高位防水底板，基础与防水底板放坡相交，应该如何输入？求详解（附图为靠近外墙节点，室内基础四边均有放坡）

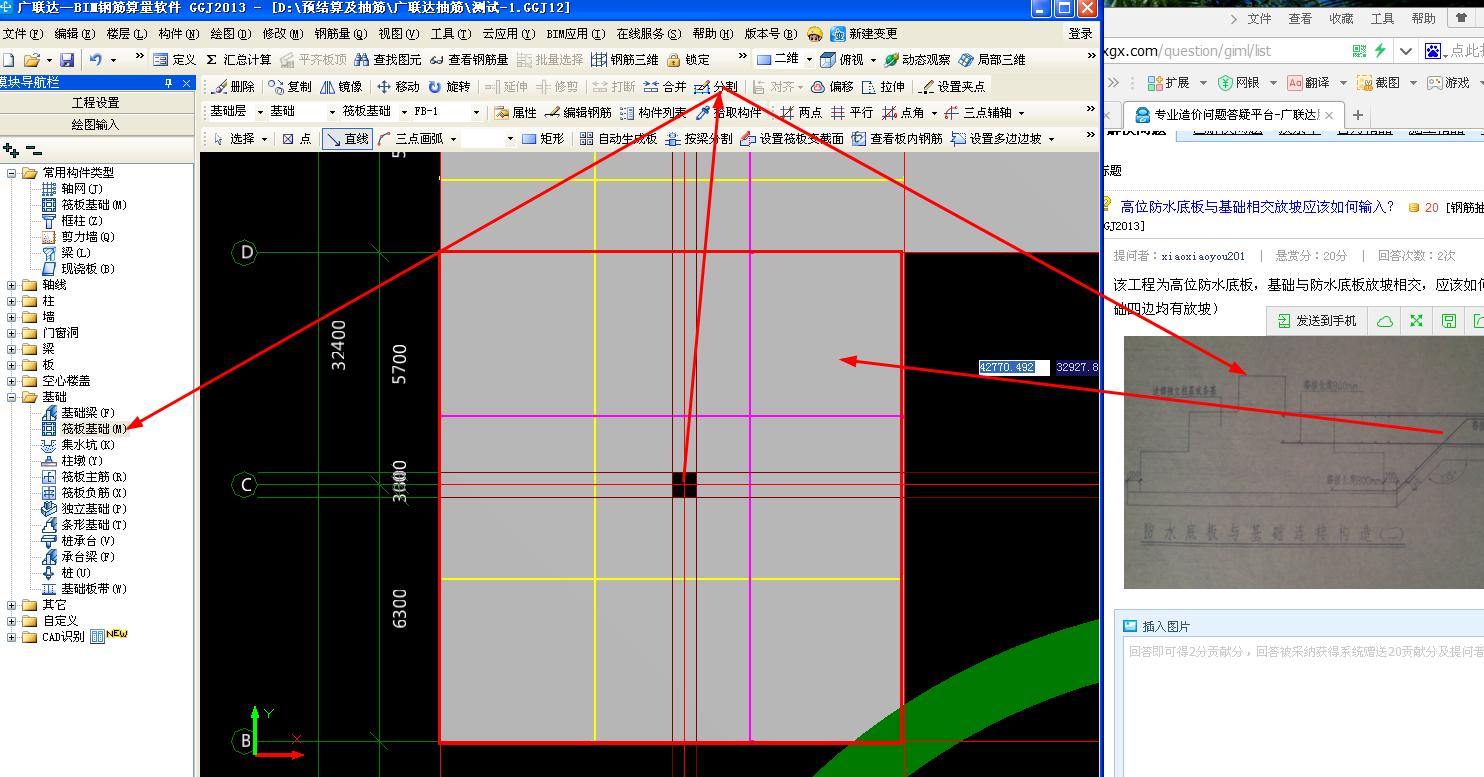

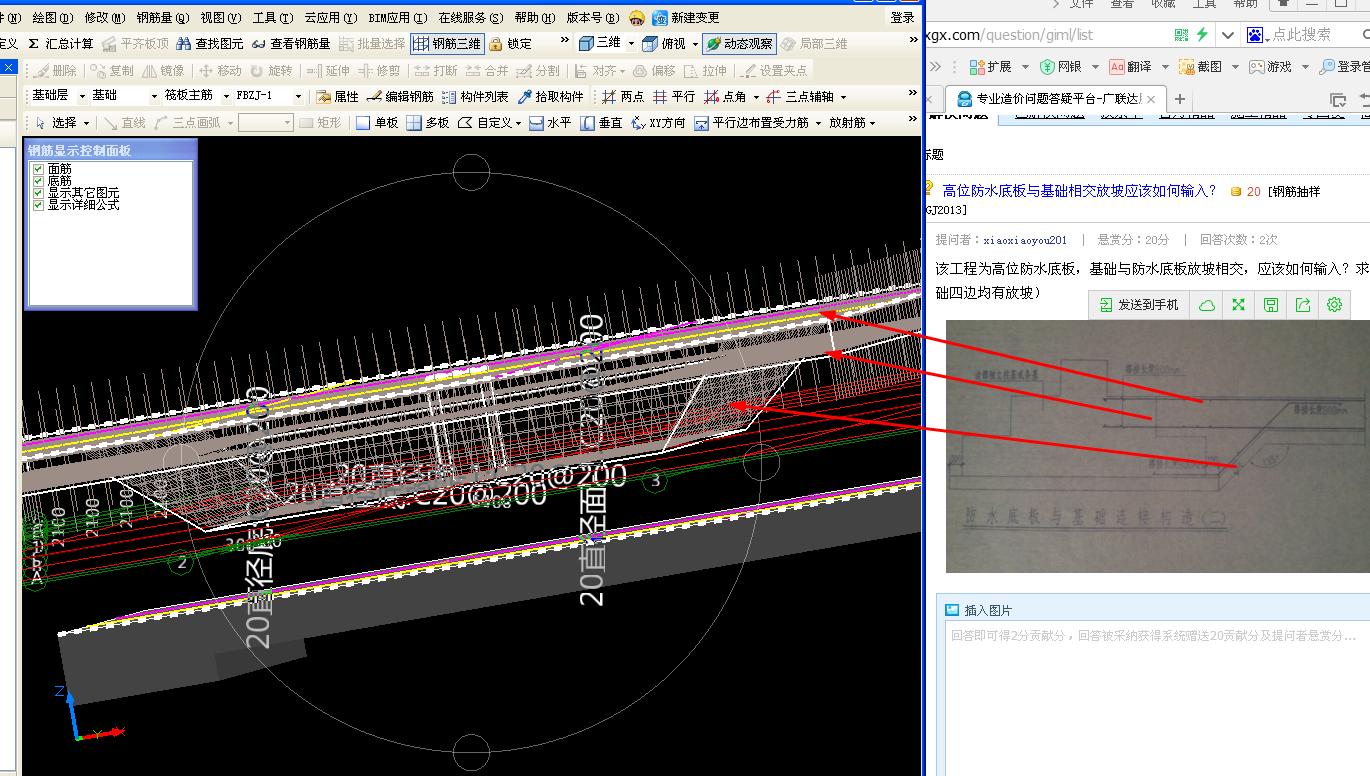

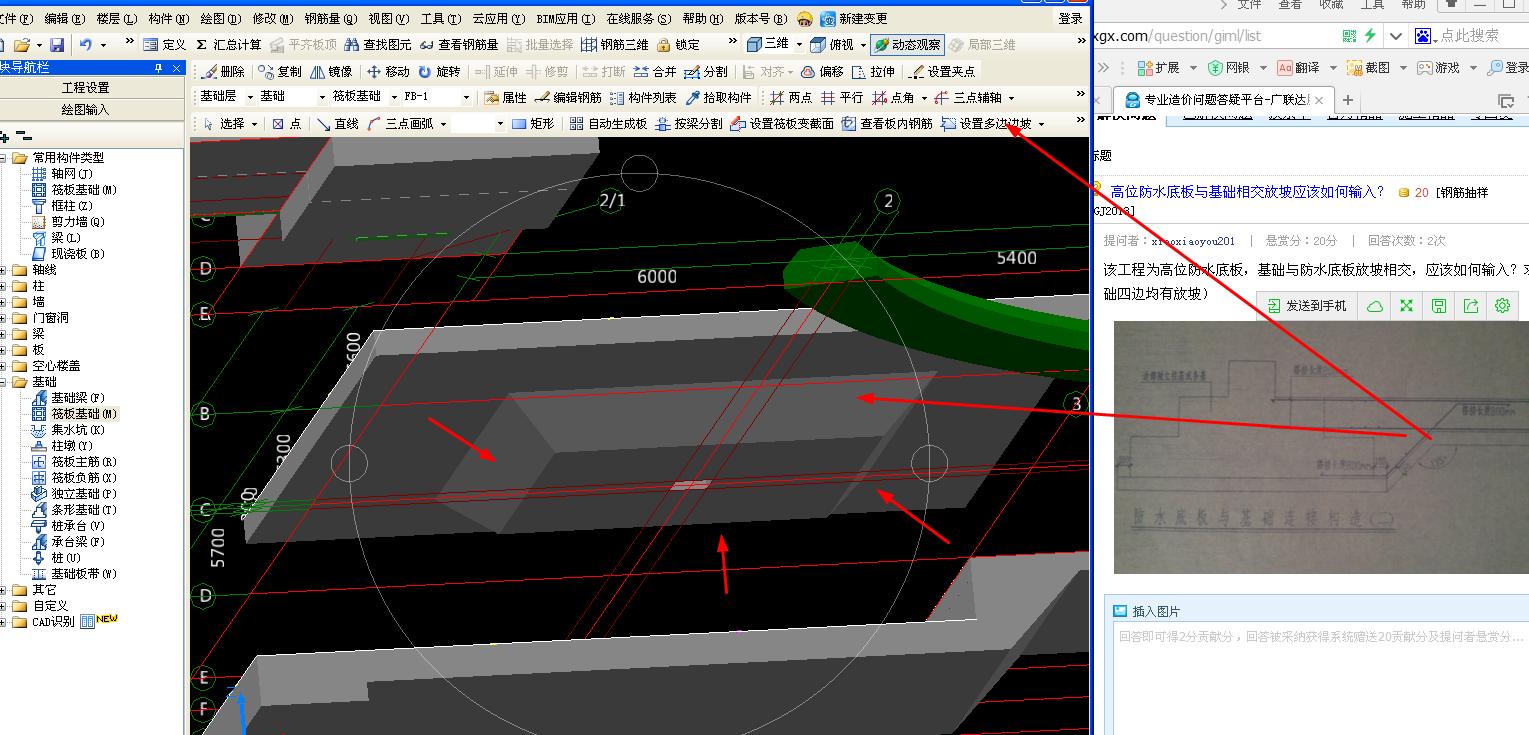

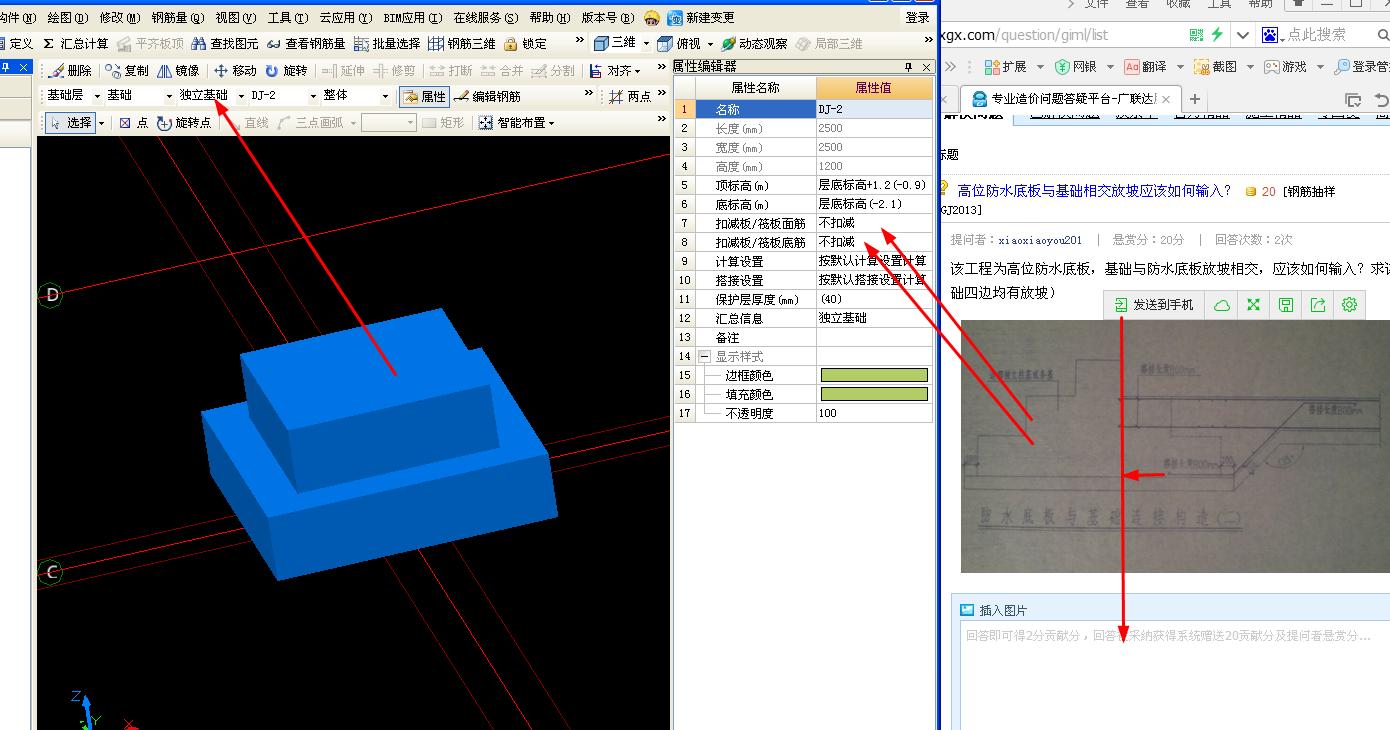

答：定义二阶独立基础，设置不扣减筏底面筋。顶标高与筏板顶平齐。再定义筏布置后，把独立基础上部中柱的位置切割出柱截面大小的一个洞。然后布置双层双向钢筋，再设置筏板边坡，只选择刚切割出的洞口四边。然后设置角度、厚度、宽度（即洞口边到独立基础外边线+100mm。汇总计算，编辑下部斜面伸入筏板的长度，锁定构件图元。OK。（只能上传四张图片，独立基础与筏板组的三维视图无法传给你看）
2015-08-08 21:32:23
-
该工程为高位防水底板，基础与防水底板放坡相交，应该如何输入？求详解（附图为靠近外墙节点，室内基础四边均有放坡）
该工程为高们防水底板，基础与防水底板放坡相交，如果为独立基础时，在软件中无法直接输入放坡的形式，你可以用把独立基础最下边台阶定义为筏板，然后用筏板主筋布置独立基础的底板钢筋，把防水底板用筏板定义，然后再设置筏板变截面来处理即可。在导入到图形后再画上面的两个台阶，不影响算量。也可以用桩承台来定义，选择参数化桩承台来处理，在图形中套上独立基础的做法定额子目即可。
2015-08-08 20:32:41
-
你好：看一下软件帮助中介绍。
2015-08-08 20:38:42
