若依
2015-08-10 16:24:47
|
河南省
土建算量GCL2013
|
1646查看
2回答
图形算量中剪力墙和梁的位置关系
图形算量中，框架梁是画到墙里面，还是画到墙边处。前者软件墙体积会扣除梁头所占体积。现在的问题是，梁C25.墙C45，并且实际施工在墙边设置了钢丝网。如下图，哪个画法正确
问题补充：另外一个图就是，梁画到墙L型拐角交接处。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
这种情况梁画到墙边就可以了，这样计算的混凝土墙工程量及梁工程量都是正确的，否则墙或梁的工程量可能会有误差的。

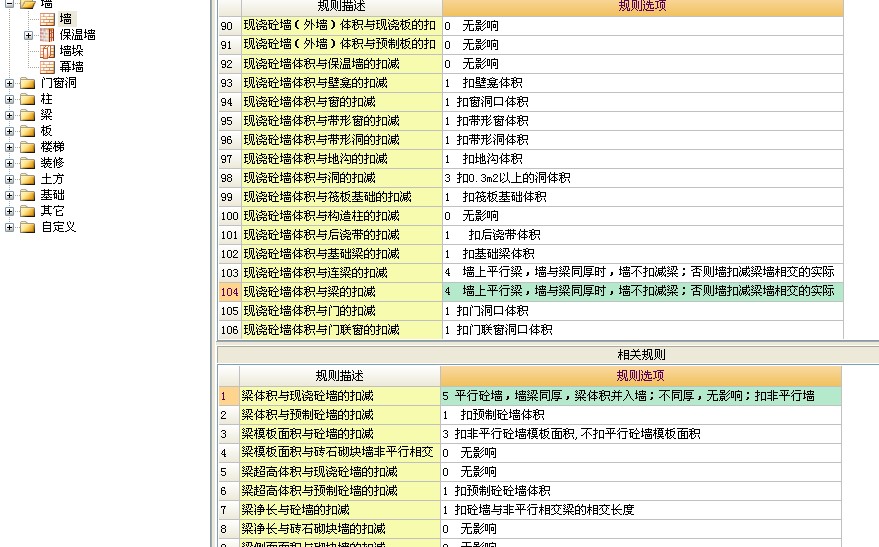

如果是从钢筋软件导入的，按如图所示修改计算规则即可。
2015-08-11 09:34:22
-
不管你画面到墙边还是墙里，计算砼体积时都是按净体积计算的。
钢筋是根据做为支点的墙长不同有一定变化。
所以怎么画都行，只要梁放在了墙上。
2015-08-10 17:08:59
