钢结构节点怎么计算？
这些是什么东西？ 应该算哪些？怎么计算呢？ 我又来问问题了 ，你们知道的这些钢结构的知识是从哪本书上看的啊？ 哎~ 谢谢！！！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
这些是什么东西？ 应该算哪些？怎么计算呢？ 我又来问问题了 ，你们知道的这些钢结构的知识是从哪本书上看的啊？

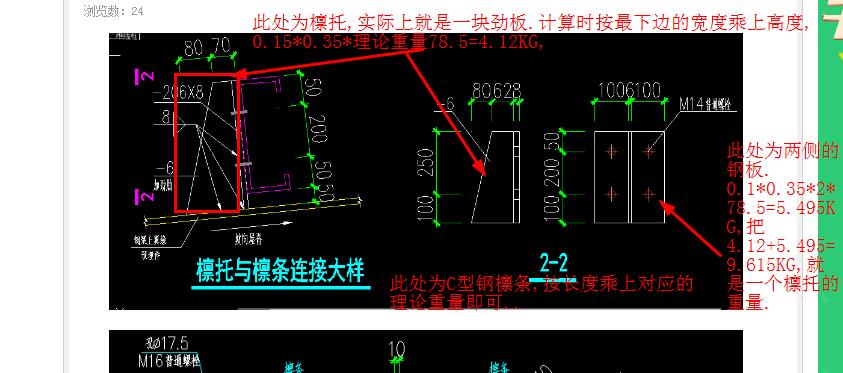

截图中第一张截图中左侧为C型钢檩条与檩托的连接节点,左侧为檩托,右侧紫色虚线为C型钢檩条,在计算时,左侧的檩托,按节点图最宽边乘上高度乘上理论重量计算,然后再计算与檩条相贴的连接板,同样计算方法,把两种相加就是这一个檩托的重量,C型钢檩条按规格查表查出理论重量,再乘上一根的长度,计算出每根重,再乘上相应的根数就可以算出檩条的重量.第二张截图为偶撑,规格63*6角钢,查表查出理论重量再乘上单根的长度为单根的重量,再乘上根数就可以计算出两侧两根总重量,再查有多少个这样的节点再乘即可算出总重.屋面梁再按屋面梁的部分计算相应的重量.最后分别屋面梁檩条套用相应的定额子目即可.
2015-08-13 13:54:50
-
檩托与檩条连接大样2-2：梯型钢板：上边宽：62，下边宽：142，高：350，板厚：6。与梯形钢板垂直的钢板：宽：206，高：350，板厚：8。单位：mm
2015-08-13 11:32:33
