壹壹 2015-08-22 12:45:06 | 广东省土建算量GCL2013 | 8099查看 4回答

求解图纸小旗和 “I“表示什么意思？

求解图纸小旗和 “I“表示什么意思？很多都看不懂，求高手解释！

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

风雨彩虹专家

答题： 5552 被赞： 809

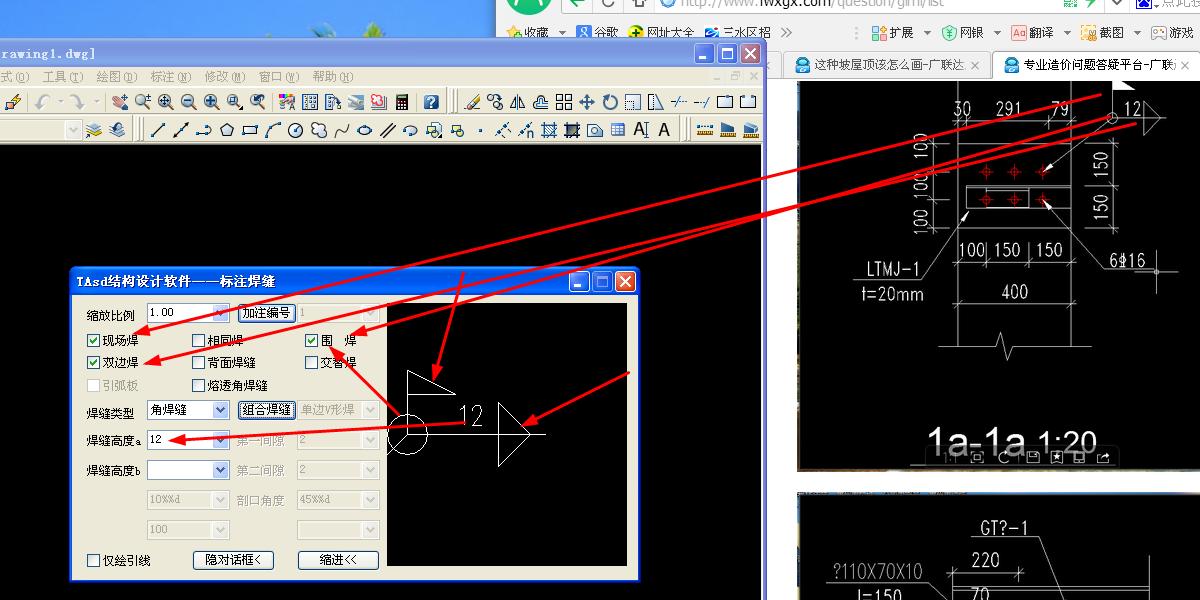

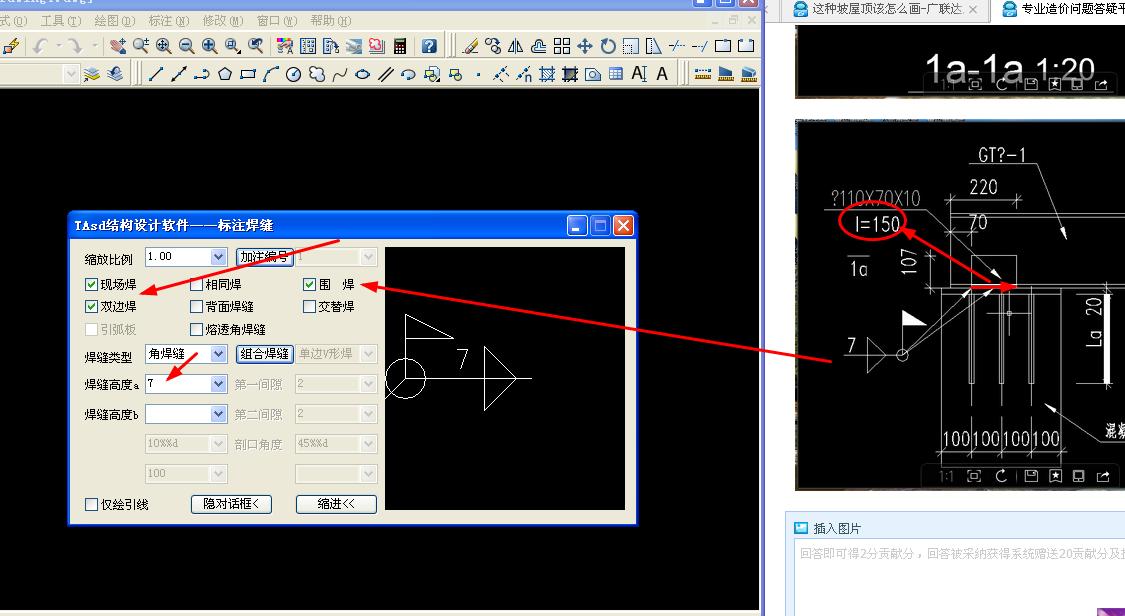

你好，LTMJ-1梁上的预埋铁件400mm*300mm*20mm钢板，上面焊接6根直径16mm3级钢筋，钢筋长度La按照不抗震锚固长度计算长度，110*70*10是不等边角钢长150mm，LTMJ-1的小旗子表示角焊，焊缝12mm，110*70*10不等边角钢的小旗子表示角焊，焊缝7mm

2015-08-23 00:04:16

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
茂途黄金专家

答题： 12417 被赞： 8256

你好

小旗子 表示现场施焊

I代表厚度是150mm

2015-08-22 13:53:03

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
陈工钻石专家

答题： 198872 被赞： 46703

求解图纸小旗和 “I“表示什么意思？很多都看不懂，求高手解释！

答：小旗是现场焊。I表长度，（设计标注和尺寸不清楚）最好再看剖面图。1a-1a。（或问设计110*70*10的是钢板，还是角钢（？），107和150这两个尺寸如何理解。）

2015-08-22 14:45:24

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
sxj

答题： 5080 被赞： 129

小旗子表示螺栓部位需现场焊结（螺栓安装完后将其焊牢），LTMJ-1 t=20表示构件材料20mm厚，110*70*10 I=150表示110*70*10的角钢150mm长。

2015-08-22 14:40:10
