2015-08-26 11:10:53
|
北京市
钢筋算量GGJ2013
|
910查看
5回答
剪力墙约束构件怎么画
如图构件长400，宽400
全部回答
(5)
首答仅用{{minutesHtml}}
-

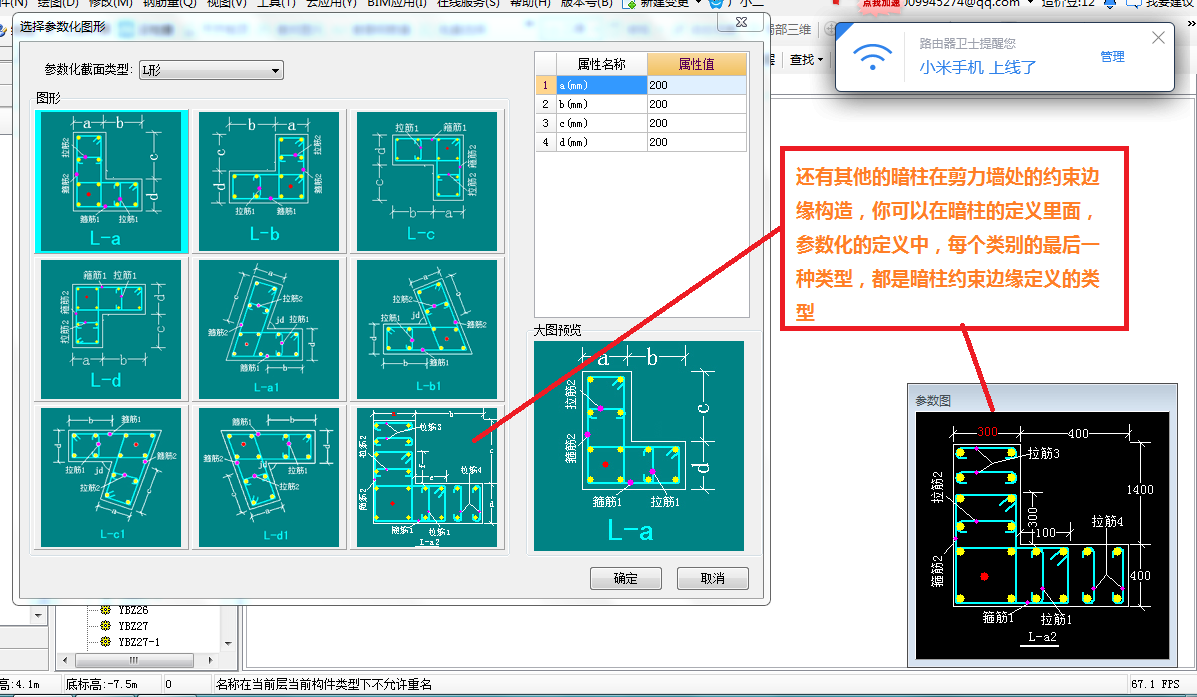

答：这是暗柱中的非阴影区加强钢筋，与暗柱起定义并布置即可，例如：
2015-08-26 13:55:49
-
就是按着剪力墙短墙画就行
配筋修改好了就可以
2015-08-26 11:26:36
-
如图构件长400，

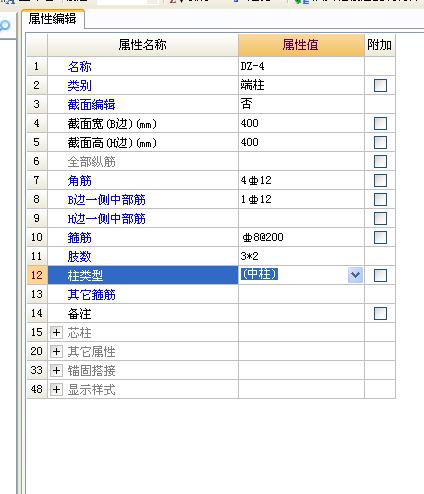

用端柱定义
2015-08-26 11:35:22
-

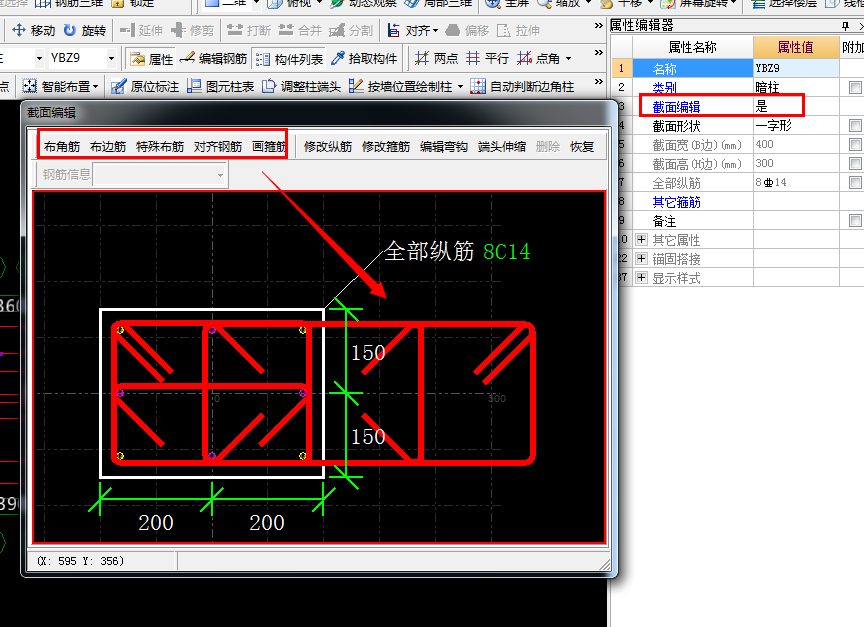

要把截面编辑改成是
然后根据特殊布筋的功能
把钢筋绘制出来
如图
2015-08-26 11:52:56
-

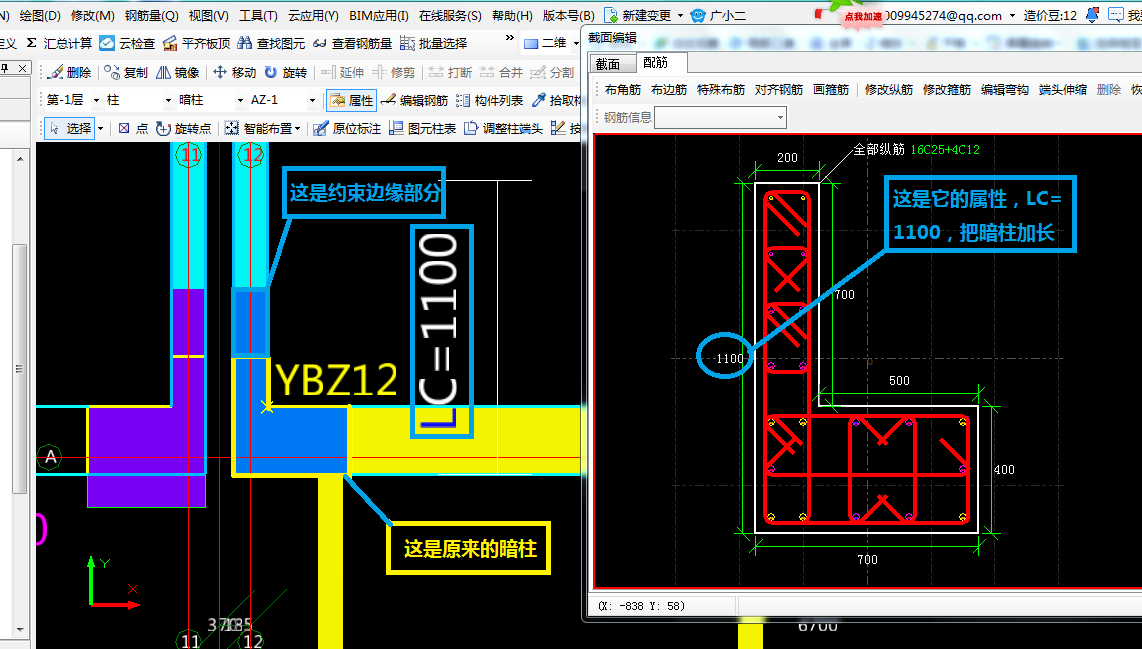

剪力墙的约束边缘，就是在暗柱与剪力墙的连接部位，加大暗柱的尺寸和钢筋，按照暗柱的配筋布置，这是简单的说，结合图纸，找到标注 LC=？？？加大，看截图，
再看
2015-08-26 14:41:43
