阶梯教室怎么用图形算量画出来
如图，这张图是初步设计图，图中此处是灰色区域是什么呢。按图布置出来是一下两种方式，总感觉哪里不对
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
如图，这张图是初步设计图，图中此处是灰色区域是什么呢。按图布置出来是一下两种方式，总感觉哪里不对

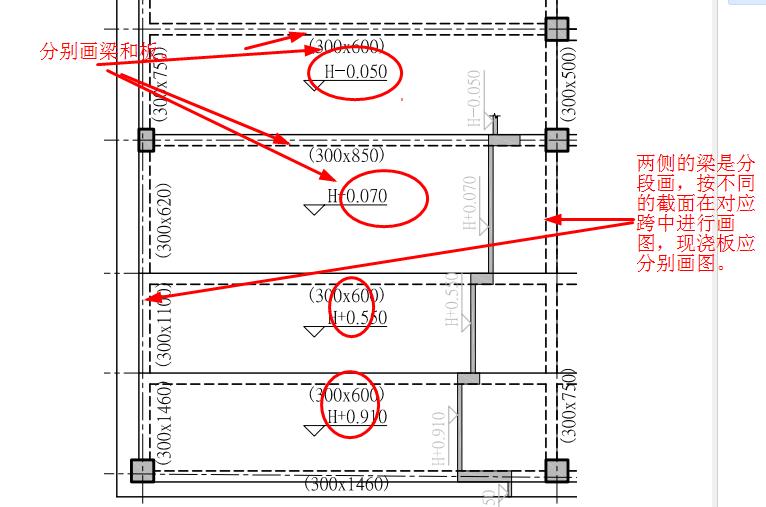

如图，这张图是初步设计图，图中此处灰色区域是现浇楼板，它们是整间的下降，包括相应的横梁和板。
2015-08-27 14:24:07
-
阶梯教室 用图形算量画的是正确的，但是梁柱 也要随板构件 一同上升标高，而不是加大截面；
2015-08-27 13:52:37
-
你第二张图画的样式是对的不过标高设置错了，他应该是相对于本层标高足部抬高
应该是这样才对
2015-08-27 14:02:02
