cad图纸导入ggj，梁原位标注如何导入
用cad图纸导图，我只会识别出梁的属性（然后自己照着图纸一条一条画），梁的原位标注一直不知道如何识别，如果输入原位标注有其他的小诀窍，还望各位前辈不吝赐教，小白一只，诚心求教各位前辈，谢谢。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳如果设计图纸较规范的话，图层设置也比较规范，当然自动设别要快捷的多。现在设计图纸一般会出现设计图层不规范的现象大有人在。所以建议：实验性操作，提取两边线-集中+原位标注-提取钢筋线-自动识别（如果不正确）。点选识别较准确和快捷。图层如果很差只能采用此法或者定义梁构件画图元手动进行原位标注了
2015-09-07 18:32:47
-

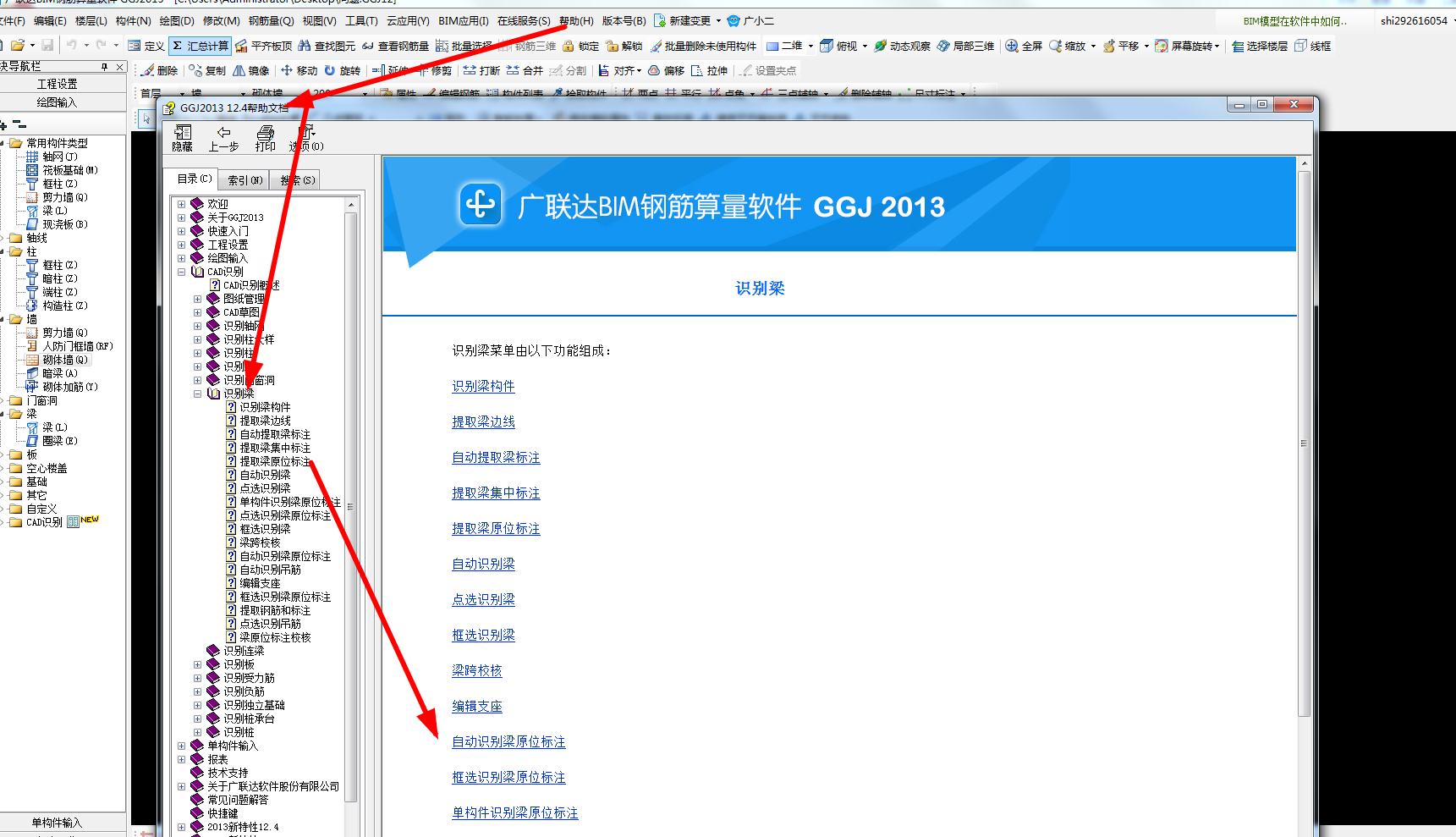

亲，您参照帮助文档内的操作步骤演示一下
很详细的操作的
您练习几遍，就明白了的
记住，您梁或者是原位标注识别完以后，都记得要校核，检查一下是否识别有误
2015-09-07 18:28:20
-
CAD导入GGJ2009，提取梁集中标注和梁原位标注时，为什么提取梁集中标注时，原位标注也同时选中，导致梁原位标注不能导入钢筋抽样软件？是不是CAD图有问题，我把CAD图分解后还是出现同样的问题。
-
导入CAD图中识别梁的原位标注钢筋，汇总计算后不显示识别的原位标注钢筋
导入CAD图中识别梁的原位标注钢筋，汇总计算后我再点击“编辑钢筋”时，不显示识别的原位标注钢筋，识别梁后是否还需要重新输入原位标注的钢筋？
-
CAD导入梁图以后进行汇总计算后原位标注的钢筋没有 钢筋三位以后也没有！问题补充：是不是因为我的图纸有问题 因为原位标注和集中标注是在一个图层当中 这样怎么解决呢？
-
GGJ2009梁原位标注中，如果集中标注中跨中钢筋是4c25+(2c14)，原位标注时梁上部有跨中钢筋4踩5，请问这时是该如何标注跨中钢筋？
