关于预埋柔性套管的识图

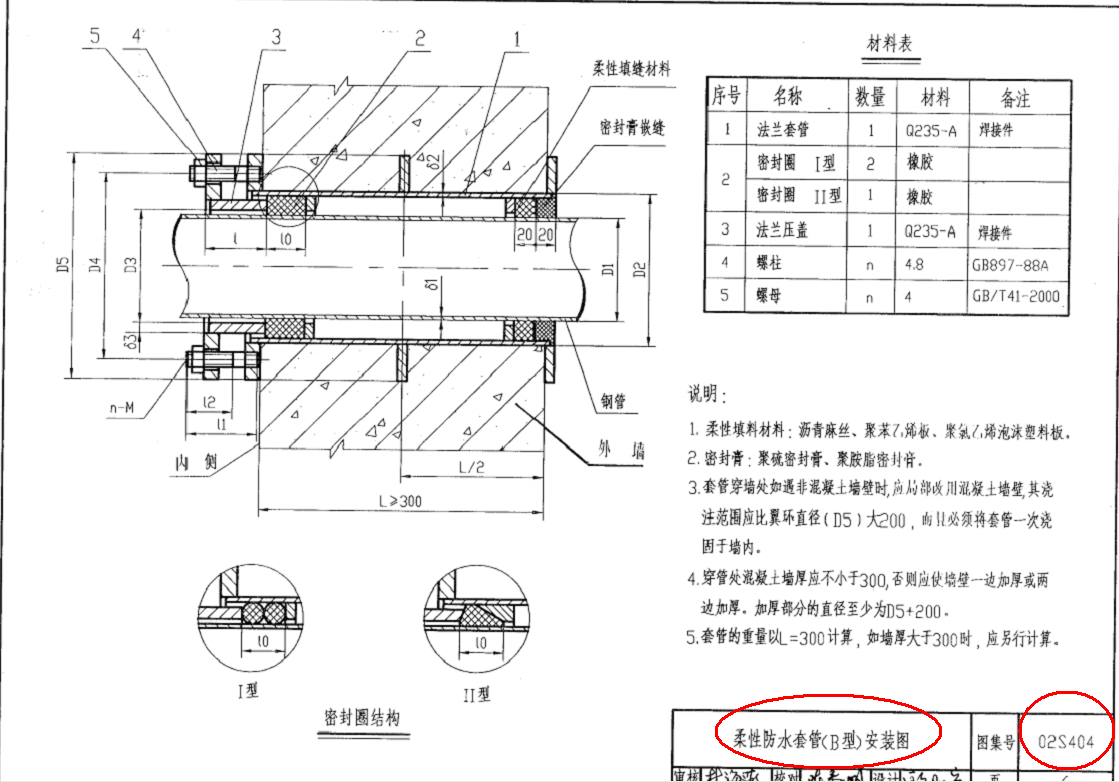

图纸中红色圈圈代表柔性防水套管，材料表中也没有柔性防水套管的规格，平面图中只显示泄水管的直径，那么柔性防水套管的规格是多大呢？怎么解读这个图呢
全部回答
(5)
首答仅用{{minutesHtml}}
-

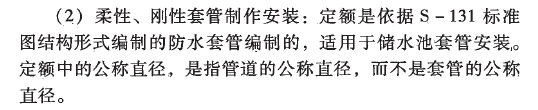

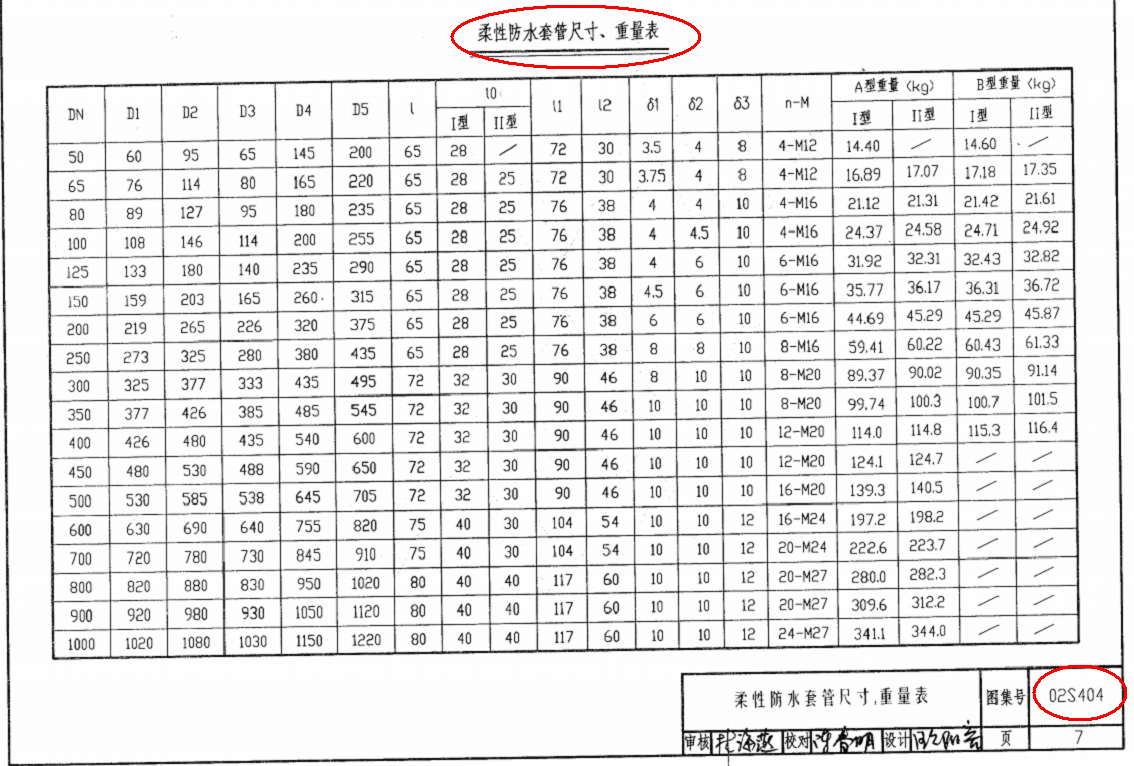

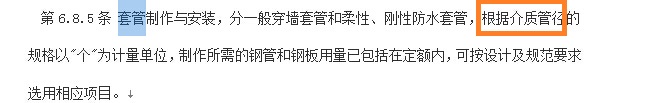

已采纳图纸中红色圈圈代表柔性防水套管，材料表中也没有柔性防水套管的规格，平面图中显示的泄水管的直径是DN80，柔性防水套管的规格就是进入建筑物管道规格DN80的直径；套用定额就按DN80柔性套管制作安装套用定额子目。以下条文是《2000版全国统一安装工程预算定额解释汇编》关于柔性、刚性套管规格的专题解释。如果不放心可以到山西省定额站询问编制定额的赵义文。
2015-09-13 22:24:11
-
柔性防水套管的规格设计没有说明时按标图执行。
2015-09-13 16:54:51
-
你好，防水套管要比被套主管大2个规格。
图中泄水管为DN80的，所以柔性防水套管规格应为DN125的。
一般图纸会有说明或者规格表。
2015-09-13 17:45:49
-
套管的规格按介质管径的规格计算，如DN150的管道套管，按直径150的直径套定额。
2015-09-13 17:27:09
-
图纸中红色圈圈代表柔性防水套管，柔性防水套管的规格就是主管道标记的规格，按所标记的规格购就行。
2015-09-14 08:39:18
