手动分割图纸
cad草图导入图形后，为什么不能进行手动分割图纸？
全部回答
(3)
首答仅用{{minutesHtml}}
-
然后点住左键拉动选择要分割的图元
2015-09-28 17:32:40
-

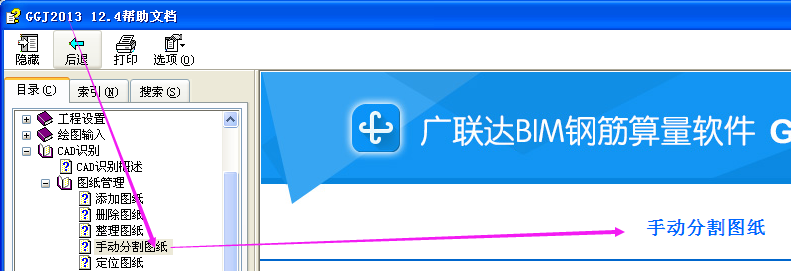

你好：软件里的帮助里有可以去学习一下。
第一步：点击菜单栏“CAD识别”->“图纸管理”->“手动分割”，然后在绘图区域拉框选择要分割的图纸；
第二步：点击右键确定，弹出“请输入图纸名称”对话框，点击上的图名标注，即可将名称自动提取到对话框中。
第三步：点击“确定”，完成导出操作。
说明：在软件中被分割后的图纸在分割线位置显示红色，没有被红色边框线包围的部分，表示没有被分割
2015-09-28 17:55:44
-
手动分割图纸需要您是导入CAD，而不是添加到CAD图纸管理界面。
2015-09-28 17:31:45
