本人初学千赢官网首页登录入口软件，碰到这个坡屋面的问题，求高人指导！！
1、截图图中板的三围图形闭合不上；都调不到设计图纸上的标高； 2、截图中的标高12.135的位置，设计图纸上为10.87。比如用三点定义斜板的方法，定义了其中三个点的高度，剩余的一个点高度自动变化，但与设计高度出入很大。其余的几个方法也试过了，都调不到设计图纸上的标高。
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

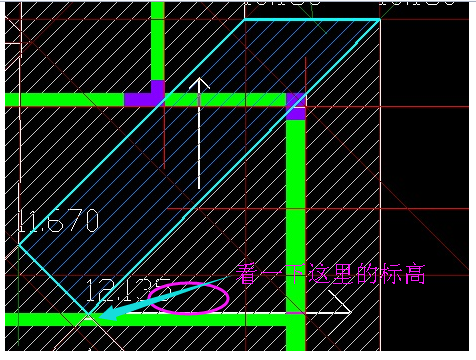

你好：查看一下边的板标高。12.135标高错误

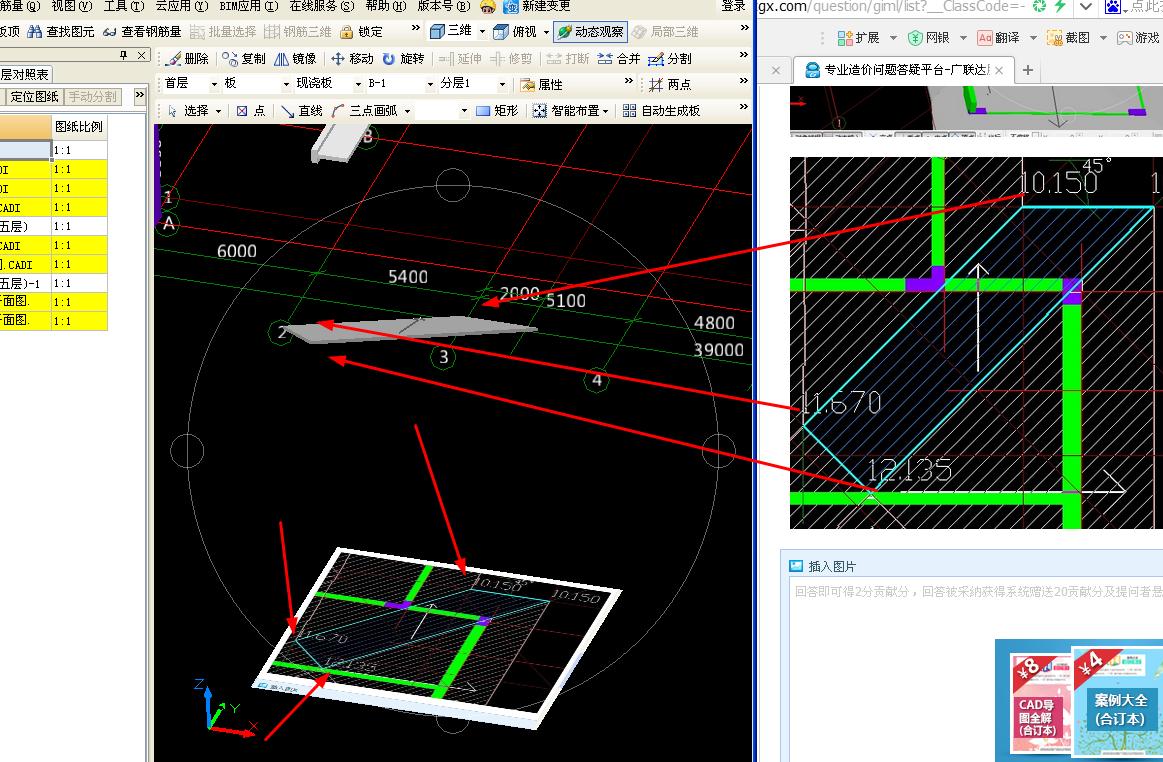

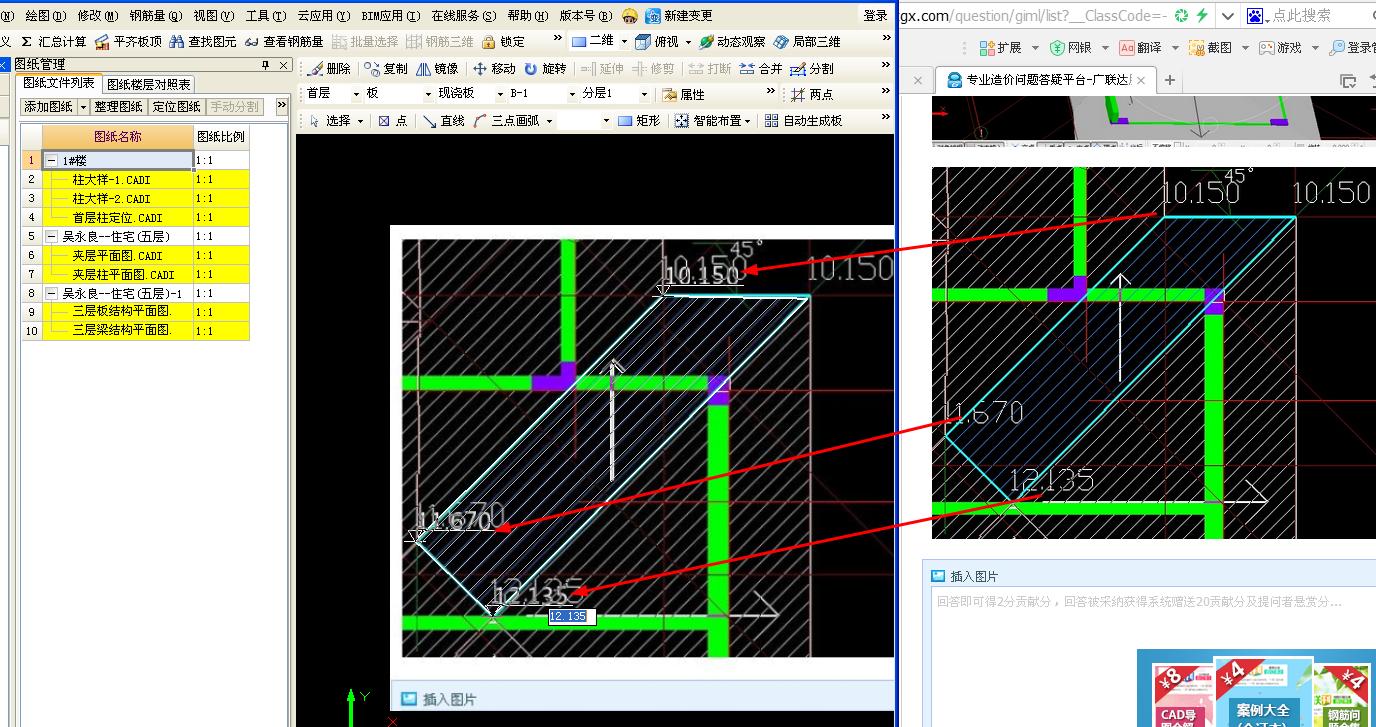

这个标高是软件自动生成的，这个地方得标高设计图纸上是10.87；这个点的标高在软件上修改后，剩余三个点的标高就自动变化了。总是有一个点的标高和设计图纸上对不上？说明你的图纸有个标高有问题，可以算到那个标高错误了。你其它地方还有标高有问题呢。
2015-10-11 16:56:39
-

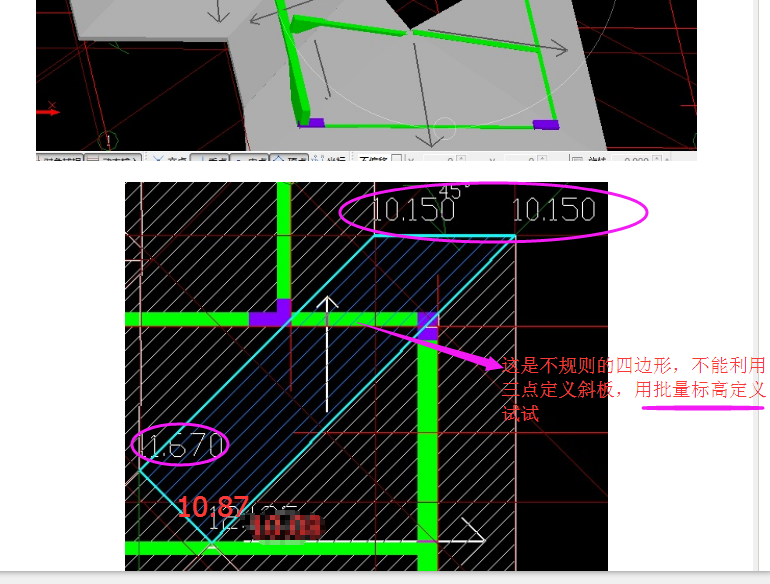

仔细对照底图看看
是不是现浇板切割的位置不准确
2015-10-11 16:52:11
-

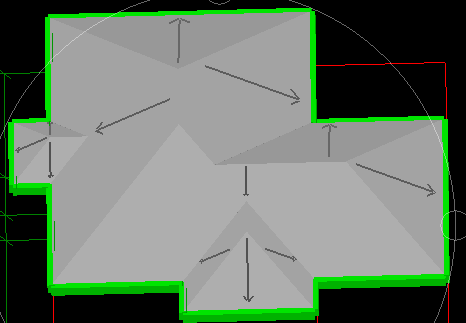

看你的图，只有一块闭合不了。你查看相邻的斜板的标高，然后，再利用三点定义这块斜板。
2015-10-11 16:54:04
-
1、截图图中板的三围图形闭合不上；都调不到设计图纸上的标高； 2、截图中的标高12.135的位置，设计图纸上为10.87。比如用三点定义斜板的方法，定义了其中三个点的高度，剩余的一个点高度自动变化，但与设计高度出入很大。其余的几个方法也试过了，都调不到设计图纸上的标高。

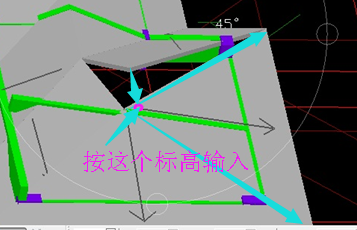

答：》》》》你改用下图的顺序，试一试，
2015-10-11 17:38:05
-
2015-10-11 17:13:59
