精干的巨人
2015-10-13 15:52:31
|
四川省
钢筋算量GGJ2013
|
730查看
3回答
柱上板带配筋怎么画
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

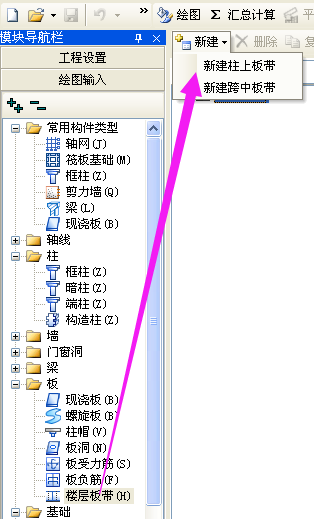

你好：先定义板，画好后，再定义柱上板带，然后用直线画柱上板带和跨中板带。
你图中是柱帽处的附加筋，不是柱上板带钢筋。用负筋定义，画出布置范围就可以处理好了。
2015-10-13 16:01:00
-
柱上板带配筋怎么画

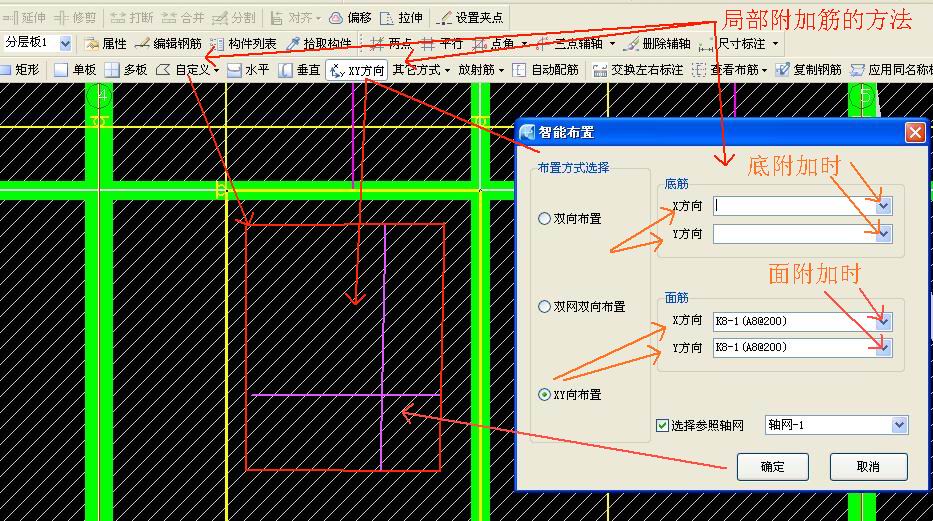

答：截图中没有看到柱上板带配筋，只有柱帽加筋。柱帽加筋可用自定义范围的方法画出的。例如：
2015-10-13 16:51:16
-
你好，看你的图是柱帽处的加筋。要是柱上板带配筋就要在楼层板带里直接输入图纸的钢筋规格即可。
2015-10-14 10:00:28
