怎么区分,已经被弄混淆了,求大神指点
架立筋,支座负筋,跨中钢筋怎么区分,它们都有直锚和弯锚,支座负筋和跨中钢筋有端部弯锚和直锚,我实在是被弄混淆了,求大神图片指点!
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

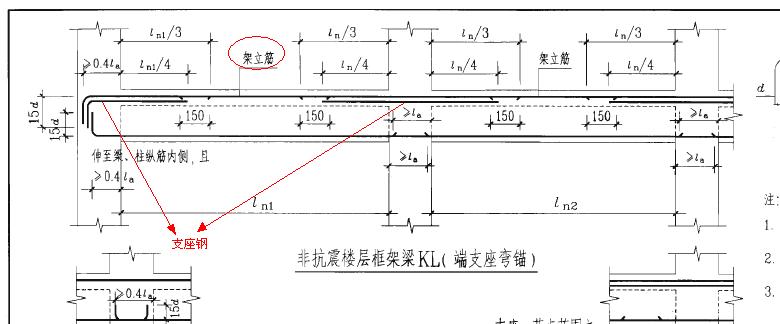

1.架力筋一般是构造筋的合体 这个负筋的长度应该是在边跨输入梁或者剪力墙的构建的时候才能锚固的
2.支座负筋指位于梁支座上部承受负弯矩作用力的纵向受力钢筋,俗称扁担筋、压梁铁。有些地方称之为盖筋。支座有负筋,是相对而言的,一般指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋。
端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。
计算方法:
端支座负筋长度:
第一排钢筋长度 = 本跨 净跨长/ 3 + 锚固(相邻两跨都有负筋时取长跨净跨长/ 3 +锚固);
第二排钢筋长度 = 本跨净跨长 / 4 + 锚固(相邻两跨都有负筋时取长跨净跨长/ 4+锚固)。
注:1、锚固长度同梁上部贯通筋锚固;
2、 当梁的支座负筋有三排时,第三排钢筋的长度计算同第二排。
中间支座负筋长度:
第一排钢筋长度 = 2 * Ln/3 + 支座宽度;
第二排钢筋长度 = 2 * Ln/4 + 支座宽度。
注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:
第一排为:该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);
第二排为:该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
其他钢筋计算同首跨钢筋计算。LN为支座两边跨较大值。

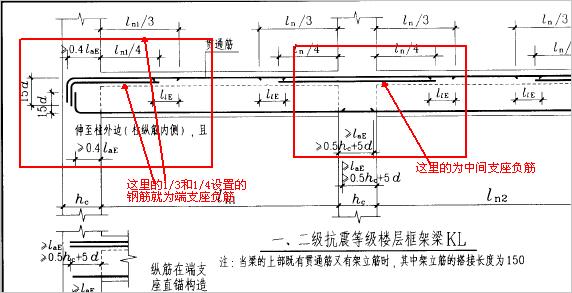

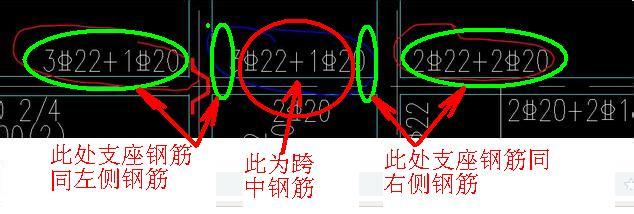

3.在原位标注中跨中位置标注的是跨中筋,标注在支座两侧的就是支座筋。标注在上部中间的就是跨中钢筋,一般是架立筋 标注在上部两端的就是支座钢筋,标注在下面的跨中的就是该跨的通长筋
