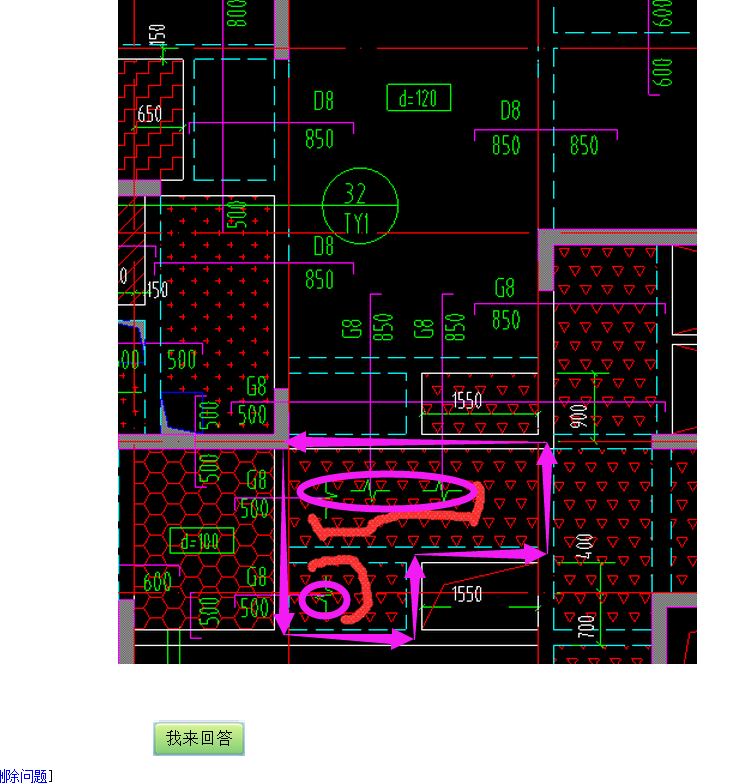

刚才截图不清楚，重新截了张图（跨板受力筋的）
例如垂直的那个G8跨板受力筋，它一头是伸出850，另一头却是个破折号，这时我该怎么画呢？是不是可以把破折号那处当初0处理，只需伸出另一头850就可以了，还是这个破折号另有含义？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
例如垂直的那个G8跨板受力筋，它一头是伸出850，另一头却是个破折号，这时我该怎么画呢？是不是可以把破折号那处当初0处理，只需伸出另一头850就可以了，还是这个破折号另有含义？
答：破折号是钢筋剖断符，是继续续向前延伸到下一个反向破折号止，如果没有下一个破折号，则到梁的边跨或板的边跨上。你的图中三角形填充的是同一类板，在同一类板中延伸到终边线上。
2015-10-18 11:42:26
-
为了减少图面上的线条，避免造成棱乱，有时就需要用到简易的方式处理，你所问的内容，设计的意思就是成相应对边的钢筋通常，也就是说相应的对应也有同样的标示。
2015-10-18 11:22:49
-
看板说明是否为这种情况，用自定义范围画跨板受力筋，代替相邻板的面层通长筋和此处的负筋
2015-10-18 14:46:22
-
破折号地方钢筋应该是要到板边的。
2015-10-18 15:47:07
-
应该是此跨现浇板是通长布筋的
2015-10-18 11:26:07
