筏板基础的负筋布置范围问题

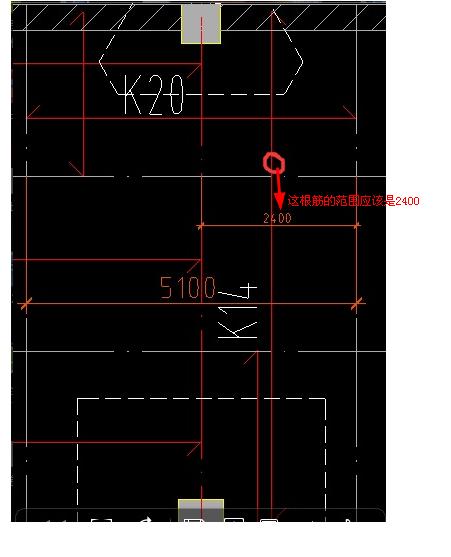

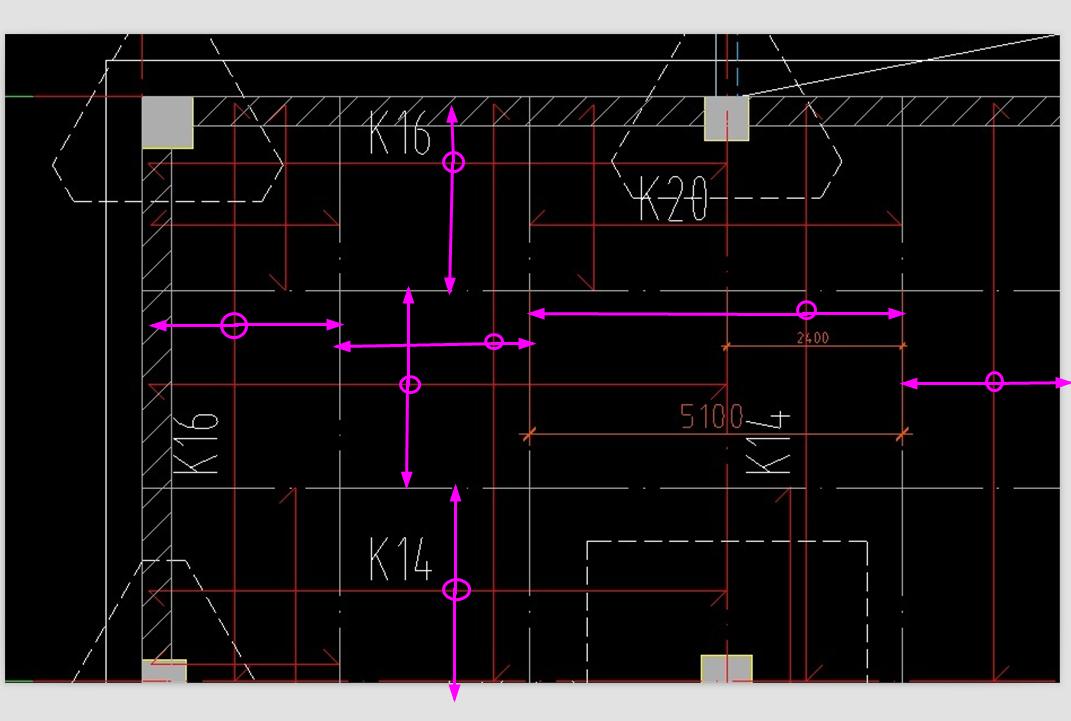

前面第一张图是大致问题，后面那张图用红点圈出来的钢筋的布置范围是我，标注的2400，或者是5100这个范围呢，求大神解惑
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2015-10-26 20:17:42
-
我觉得是5100mm，2400mm应该是白色虚线到轴线的距离，是为了定位钢筋布置的范围，从左到右，K16-未注明的钢筋-K14都分别在2段白色虚线的范围内，而且最右边还有未注明的钢筋在另外的布置范围，个人见解，如果不确定还是咨询下设计。
2015-10-26 17:44:08
-
答：不能确定是不是通长筋，你把整图全面看，如果红圈的是附加筋，则是5100的布置范围。
2015-10-26 17:47:10
-
标注的这根钢筋布置范围是5100，从截图来看，这种筏板基础的配筋应该是按基础板带形式配置的，这根钢筋应该是附加钢筋，它与左侧的一根K14是一样的，它们的布置范围都是所在的柱下板带宽度范围。
2015-10-27 08:43:10
-
2015-10-27 09:29:39
