女儿墙阳角怎么补齐

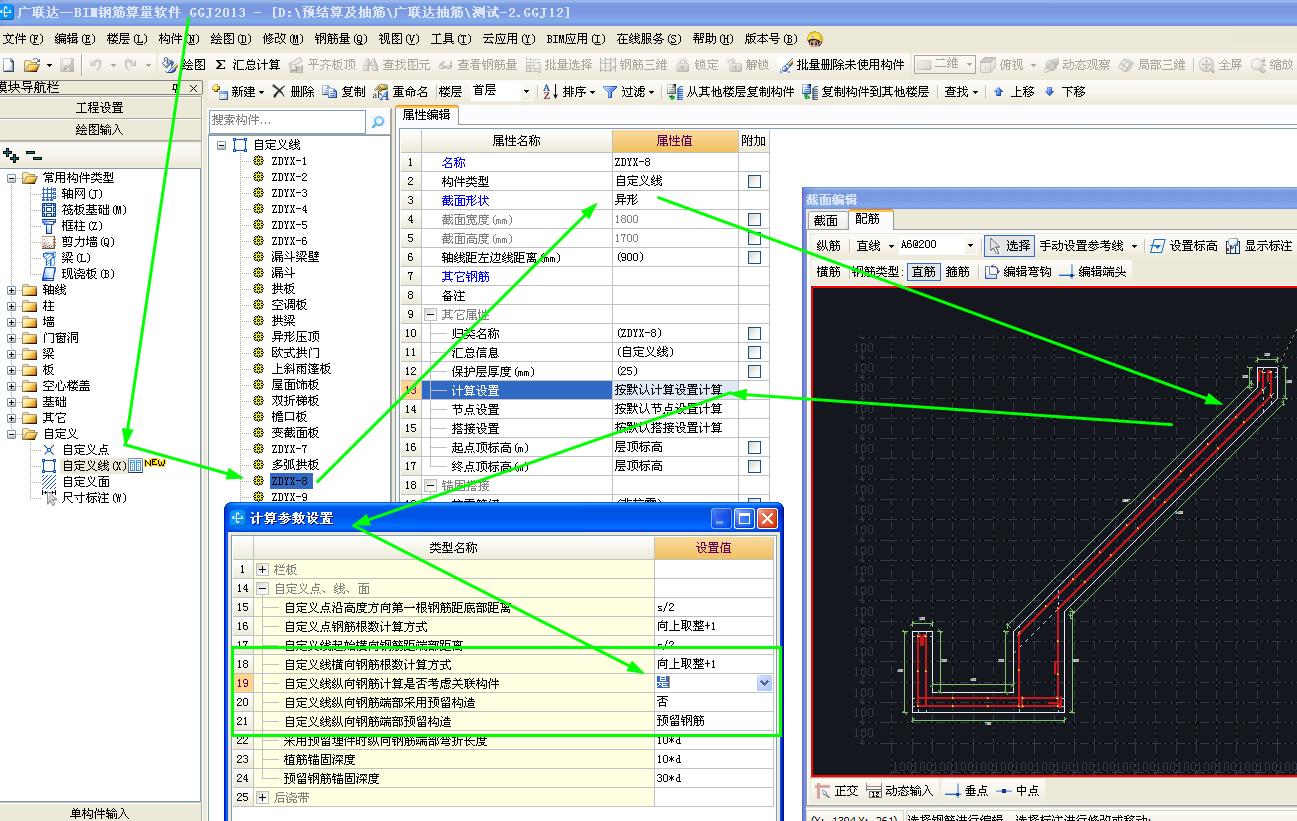

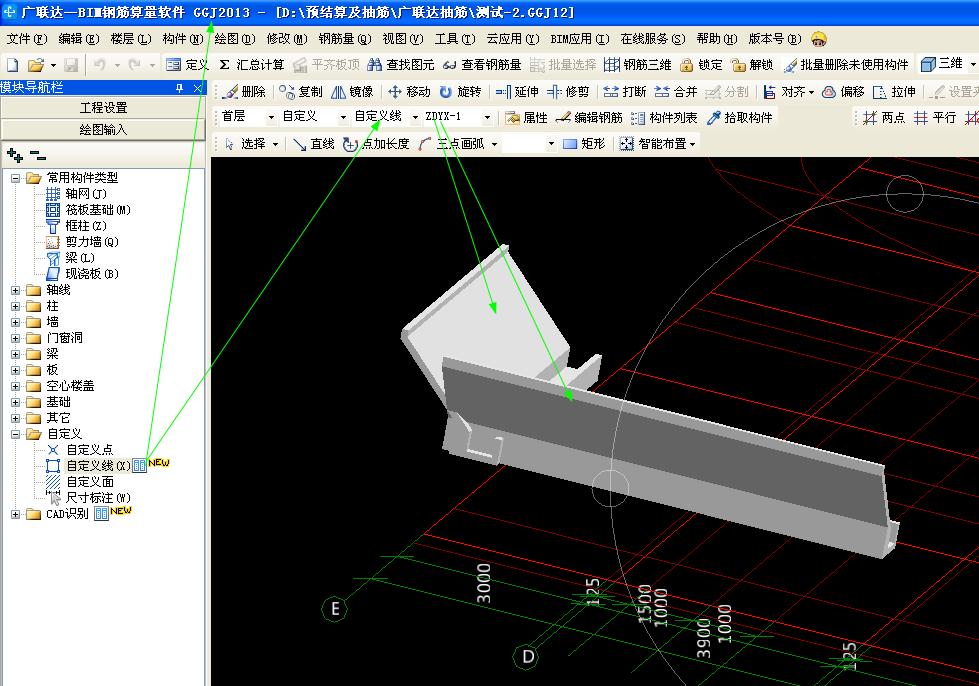

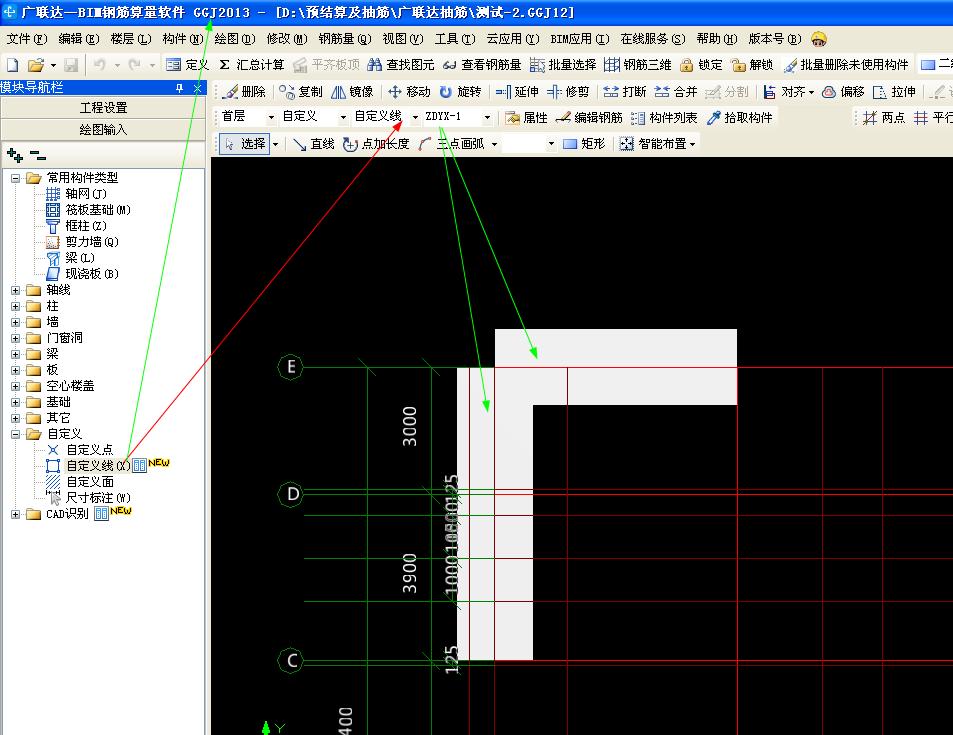

我用自定义线画的女儿墙，怎么补齐阳角的位置
全部回答
(3)
首答仅用{{minutesHtml}}
-
延伸
构件的中心线相交
不是顶角也不是底边，是中心线相交
2015-10-28 20:03:10
-
我用自定义线画的女儿墙，怎么补齐阳角的位置

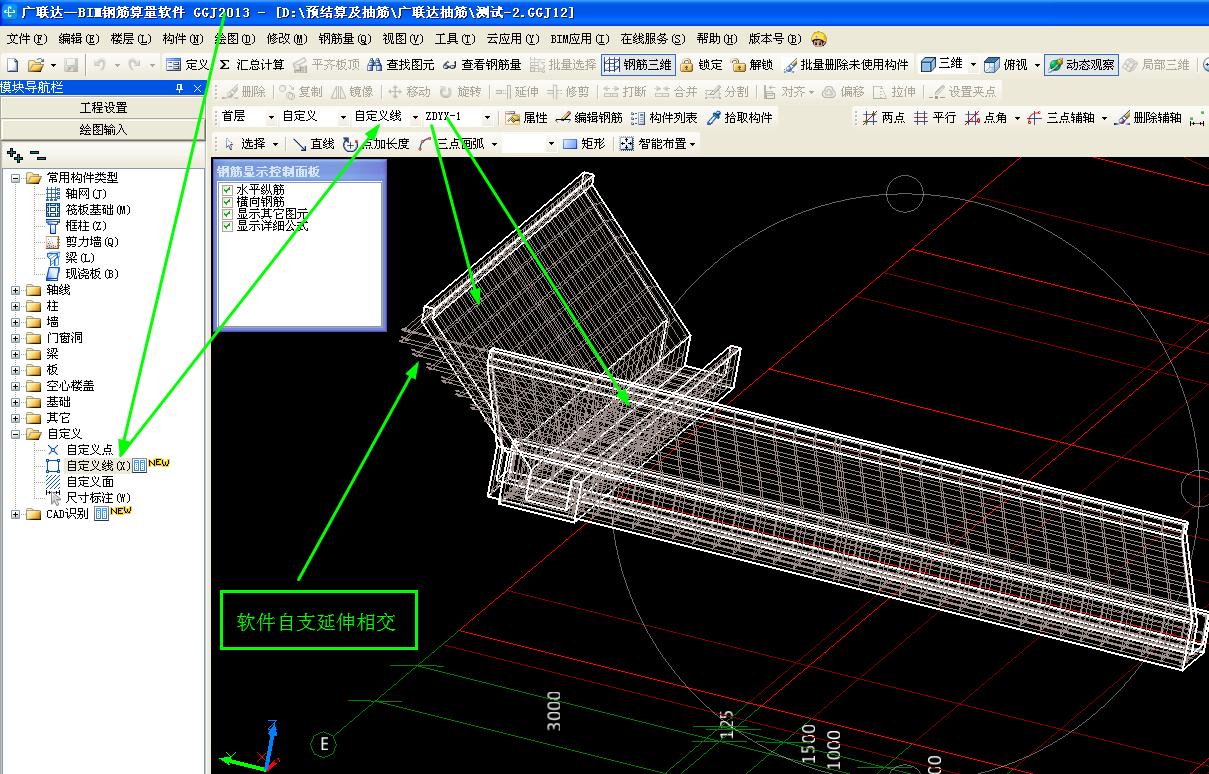

答：你的画法不对，应使用辅轴偏移外飘宽度的1/2。再沿辅轴画天沟，让中心线相交，软件汇总计算后，自动延伸钢筋长度。也就时外角缺1/2，内角多1/2。
2015-10-28 20:17:36
-
这样的女儿墙不能用自定义线绘制，应该用现浇板定义，并三点定义斜板，钢筋用其他钢筋定义，在转角相交处分割45度斜线，才能做出不缺阳角的女儿墙。
2015-10-28 21:09:57
