图中的挖方是怎样计算出来的 有什么公式吗，如红色框框的挖方量是怎么计算的

图中的数据是土方计算软件的成果，其基本原理是：方格网法计算土方公式；

方格中土方时的计算有两种方法，即四角棱柱体和三角棱柱体法。

①四角棱柱的体积计算方法。

方格四个角点全部为填或全部为挖，其挖方或填方体积为：

 V=a2（h1+h2+h3+h4）/4

式中：h1、h2、h3、h4—方格四然点挖或填的施工高度，均取绝对值，m；a—方格边长。

 方格四个角点中，部分是挖方、部分是填方时，其挖方或填方体积分别为：

 V1、2=a2/4×[h12/（h1+h4）+h22/（h2+h3）]

V3、4=a2/4×[h32/（h2+h3）h42/（h1+h4）]

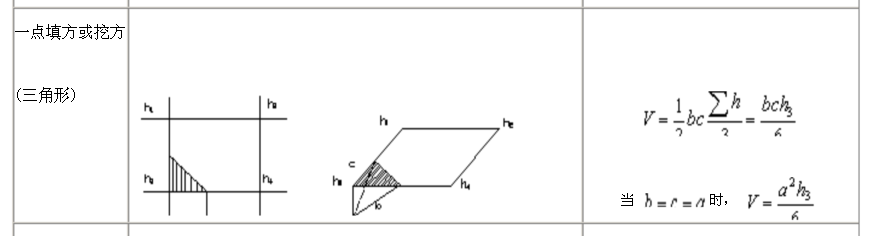

方格中三个角点为挖方（或填方）另一角点为填方时（或挖方）时，其填方部分的土方量为：

 V4=a2h43/6（h1+h4）(h3+h4）

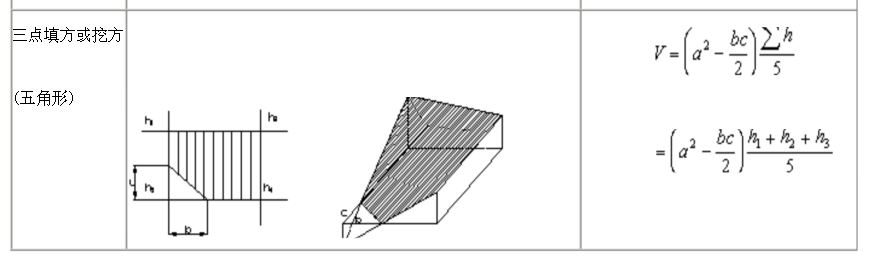

 其挖方部分土方量为：

 V1、2、3=a2（2h1+h2+2h3-h4）/6+V4

②三角棱柱体的体积计算方法。计算时先顺地形等高线将各个方格划分成三角形，每个三角形三个角点的填挖施工高度用h1、h2、h3表示。当三角形三个角点全部为挖或全部为填时，其挖填方体积为：

 V=a2（h1+h2+h3）/6

式中：a—方格边长，m；h1、h2、h3—三角形各角点的施工高度，用绝对值代入，m。

三角形三个角点有填有挖时，零线将三角形分成两部分，一个是底面为三角形的锥体，一个是底面为四边形的楔体，其锥体部分体积为：

 V锥=a2h33/6（h1+h3）（h2+h3）

楔形部分的体积为：

  V楔=a2/6[h33/（h1+h3）（h2+h3）-h3+h2+h1]

 式中：h1、h2、h3—三角形各角点的施工高度，取绝对值，m。其中h3指的是锥体顶点的施工高度。
