• 关于安装照明系统图 请教

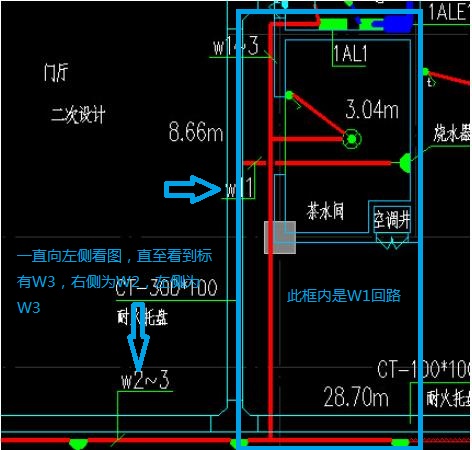

    见下图，问题一、系统图中三个照明回路 同样的电线BV-3x2.5/PVC20-WC CC，在平面图中是否一条管PVC20经过所有灯具开关，还是分三条管（如果三条管怎么知道哪些灯管归哪个回路）， 问题二，平面图中W11回路，在系统图显示BV-3x10/PVC20-WC CC，没有走桥架，但看平面图就是走桥架，图纸没有任何说明，这要根据哪个走法

    回路

    走桥架

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳
    1、根据回路标注看。2、

    答疑解惑

    W11部分走桥架；

    2015-11-06 09:48:37

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 你好，系统图3个回路肯定是要分别走3根PVC20管分别穿线敷设的，不会是一根管。从平面图应该也是从配电箱出3个回路。

    问题二虽然系统图没有表示桥架，但是平面图走桥架，计算按有配管处，按配管穿线计算，走桥架按桥架配线计算。



    2015-11-06 09:44:08

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 从系统图看三个灯是三个回路配一条管PVC20 管是不可以的

    2015-11-07 15:59:42
