请看地下室剪力墙的加强筋图示上有没有弯钩？

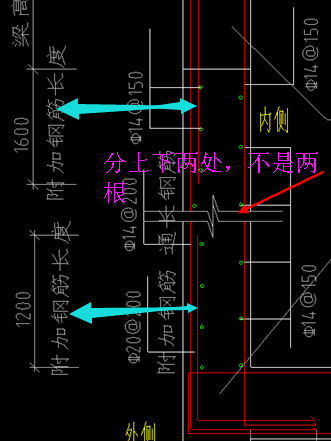

请看图， 1.剪力墙在基础梁交接处有加强筋，图示的意思是水平方向有180°弯钩，垂直部没有弯钩么？ 2.红色箭头处的剖切号是指剪力墙贯通的意思，不是指剪力墙加强筋吧？剪力墙加强筋还是有两根，基础梁处一根，地下一层梁一根共两根？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
请看图， 1.剪力墙在基础梁交接处有加强筋，图示的意思是水平方向有180°弯钩，垂直部没有弯钩么？ 2.红色箭头处的剖切号是指剪力墙贯通的意思，不是指剪力墙加强筋吧？剪力墙加强筋还是有两根，基础梁处一根，地下一层梁一根共两根？
你好：1、垂直筋在中间处没有弯钩，要底部和顶部有弯折。
2、也有附加的垂直短竖筋。下边是C20-200,基础往上伸出1200。上边好像是C14-150。长度只看到下段是1600，以上是梁高再往上看不到了。
2015-11-13 20:26:10
-
剪力墙加强筋，按图纸给的尺寸和间距铺设，基础直径20的@200垂直长度1200；地下一层梁上下按计算高度各入160014的@150
2015-11-13 20:23:41
