图纸中板面筋是附加筋还是替换（或者布筋方式）？

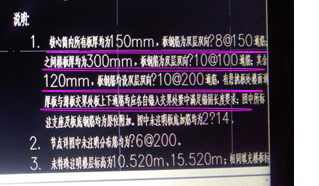

图纸中说明“图中所标注支座及板底钢筋均为原位附加。”两种理解：①面筋也是附加筋；②面筋是替换钢筋或者是说明面筋跨版布置说明。您觉得哪种理解正确？有说明依据？
问题补充：“图中所标注支座及板底钢筋均为原位附加”而不是“图中所标注支座及板底钢筋、面筋均为原位附加”，我的意思是“图纸表明的面筋型号及间距、跨度是替换和补充布筋的跨度而已”。
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
图纸中说明“图中所标注支座及板底钢筋均为原位附加。”两种理解：①面筋也是附加筋；②面筋是替换钢筋或者是说明面筋跨版布置说明。您觉得哪种理解正确？有说明依据？
你好：图纸说明很清楚说了图中标注的钢筋均为附加钢筋。包括了标注的底筋、支座筋。请注意一下各个部位的配筋不同。至于面筋你要看一下选择大的配筋布置。
图纸说明中没有说到面筋是附加，我也没有说到面筋是附加的，是你提问时说到的。所以说面筋应该是按说明和画出的选择要求严格的来配筋。
2015-12-05 06:36:49
-
就是原位附加筋，图中会标明附加范围，按图增加即可。
2015-12-06 13:55:27
-
图纸说明所有板配筋均为双层双向，“图中所标注支座及板底钢筋均为原位附加”就是在双层双向配筋的基础上再原位增加附加钢筋，附加钢筋包括支座钢筋也就是负筋，而不是面筋，没有看到全图，如果有面筋，那也是附加钢筋，不是替换钢筋。
2015-12-05 08:37:24
