佛公子
2015-12-08 10:43:43
|
湖北省
钢筋算量GGJ2013
|
2179查看
3回答
此图是以基础梁定义还是以框架梁里的基础连梁定义？
如图，地梁18： 400*700 a8-100/150（4） 10b25 6/4 10b22 4/6 是定义为基础梁还是在框架梁里定义为基础连梁，如果是基础梁 那么在基础梁里输入的话，上部通长筋和下部通长筋是否与集中标注相反。。求大神指点
全部回答
(3)
首答仅用{{minutesHtml}}
-

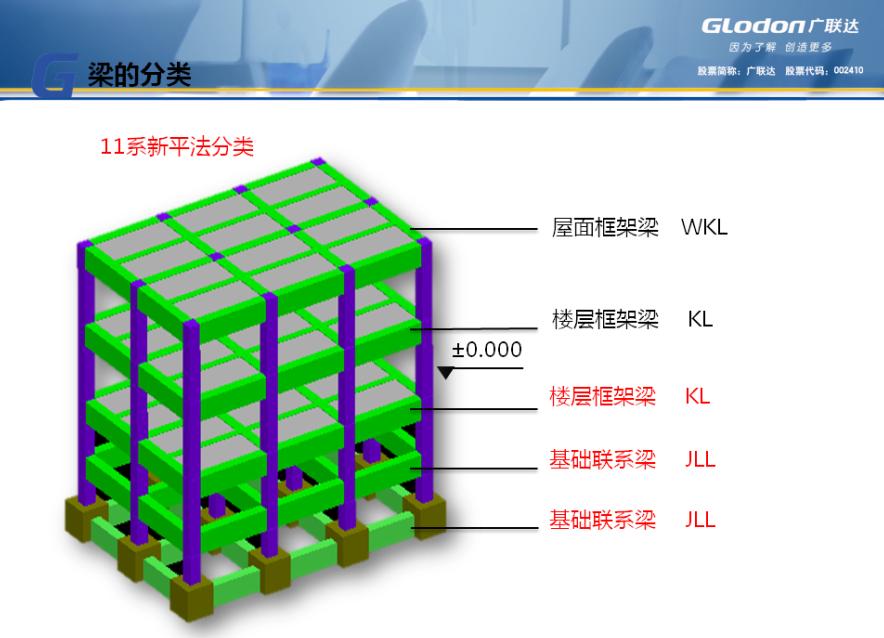

已采纳你这个用梁构件里的基础联系梁或框架梁来定义的，没有看到标高位置，根据位置你自己决定。
2015-12-08 14:07:27
-
如果是基础梁，你的输入方法是对的，但这样标注下铁一排为4根二排为6根，上铁一排为4根二排为6根，有悖常理，所以说直观上来判断应该是基础连系梁，具体还是结合其他图纸(如剖面图)，看梁下是否有条基或筏板，如果只是独立的梁而只有支座锚入两端的基础内，那就是基础连系梁无疑了
2015-12-08 11:22:12
-
如图，地梁18： 400*700 a8-100/150（4） 10b25 6/4 10b22 4/6 是定义为基础梁还是在框架梁里定义为基础连梁，如果是基础梁 那么在基础梁里输入的话，上部通长筋和下部通长筋是否与集中标注相反。。
从配筋中看应是基础梁，另外再根据它的支座情况来判定一下，如果是以基础为支座时，用基础梁，如果是以基础上柱为支座时应以框架梁来定义。如果是基础梁时，你输入对。
2015-12-08 11:29:24
