两个剪力墙相交，蓝色墙应该画到哪儿？
这是偏轴线，希望各位大神讲透彻一点，还要兼顾考虑到导入到土建里的情况，我自己测试了钢筋量, 墙外边线：538.842，轴线：538.69，中线:538.766，墙内边线：538.69，我发现轴线和内边线的量一致
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳不管画钢筋还是土建，都要遵循一个原则，要画到相邻构件的中心线，这样导入土建里不会出现无法布置房间的情况发生，轴线不一定是构件中心线。画到内侧和外侧都是不合适的，画到内侧导入土建里会房间不封闭，无法布置房间装修，布置到外侧会导致其他构件发生重复无法布置。
2015-12-08 17:14:33
-
绘制到中心线，不然最后做装修墙体没有闭合会很麻烦。
2015-12-08 17:16:59
-
这样的线式构件，绘制到中心线相交接就可以了
显示构件，一般都是绘制到中心线的
2015-12-08 17:01:18
-
这是偏轴线，希望各位大神讲透彻一点，还要兼顾考虑到导入到土建里的情况，我自己测试了钢筋量, 墙外边线：538.842，轴线：538.69，中线:538.766，墙内边线：538.69，我发现轴线和内边线的量一致
这种情况的墙一般画到墙中位置即可.钢筋是在节点中设置的,只要设置正确即可.导入图形中,墙互相交叉不会出现不封闭现象,不影响布置房间等.相交部分软件会自动扣减的.
2015-12-08 20:05:58
-
象这样的连接画法，也只有一种可以画成，即画至轴线交点的一种画法能成，想画至墙内、外边线或中线都是不可能画成的，不信试画看，因为此几项都无有捕捉点可定。
2015-12-09 08:03:25
-

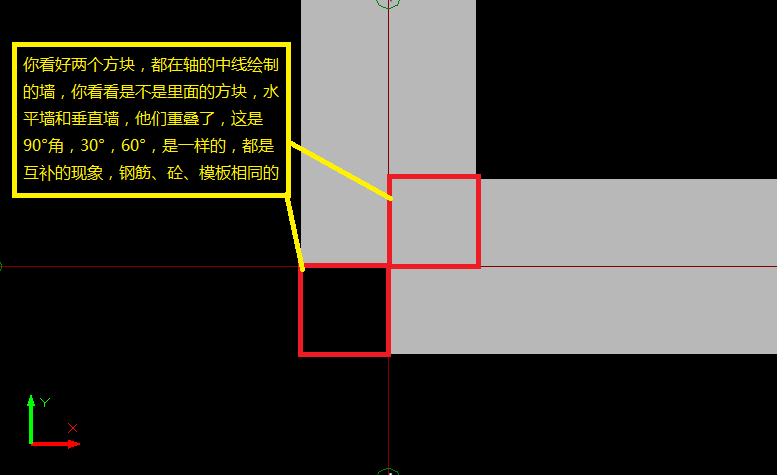

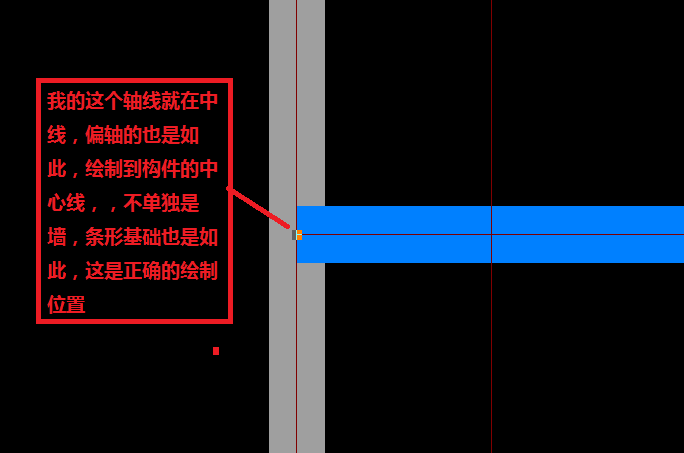

我这样说吧，不要追求轴线在什么位置，偏轴的情况很多，总之要绘制到构件的中心线位置，是最准确的，构件绘制到中心线后，就会产生重叠部分，还会有缺口部分，丁字相交的墙不明显，90°角的墙很明显，道理是一个，重叠的部分补充到缺口的部分，是正好的，这是砼墙，砖墙看上去很直观，钢筋也是如此
2015-12-09 09:24:52
-
两墙相交就可以了
2015-12-09 15:13:23
