钢结构中板的问题
图纸说明中板是160厚的混凝土板 但是图纸上又写的YXB76-344-688-1.2 那具体板中的钢筋是怎么计算呢
全部回答
(6)
首答仅用{{minutesHtml}}
-

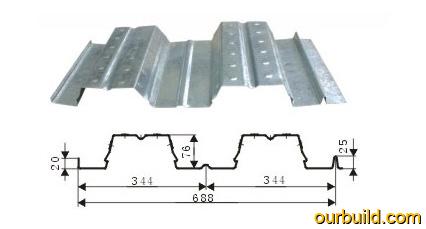

已采纳这是一种在钢结构梁上铺设镀锌楼承板，在镀锌楼承板上铺设钢筋浇筑混凝土的新型建筑结构。图中YXB76-344-688-1.2是镀锌楼承板（见图），作为混凝土模板使用，不再拆除永久保留。与160厚的混凝土板在钢筋计算上没有什么关系。由于楼承板有76mm的高差属于钢筋设计为±8@150，就是钢筋随楼承板高低不同布置。
2015-12-12 14:18:19
-
这不就是楼承板吗？YXB76-344-688-1.2是1.2厚的镀锌钢板，在它的上边绑钢筋、浇混凝土，混凝土的厚度是160。钢筋的计算跟普通钢筋混凝土板没有区别的，但混凝土的工程量计算就不能直接乘板厚了。
2015-12-12 11:24:18
-

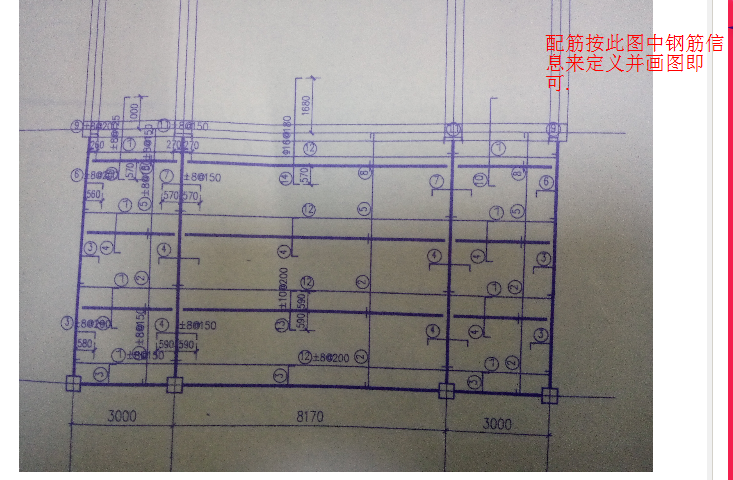

图纸说明中板是160厚的混凝土板 但是图纸上又写的YXB76-344-688-1.2 那具体板中的钢筋是按最上面的一张钢筋配筋图标注的受力筋、负筋及分布筋去定义、画图 计算的。
2015-12-12 11:17:36
-
图纸说明中板是160厚的混凝土板 但是图纸上又写的YXB76-344-688-1.2 那具体板中的钢筋是怎么计算呢
图纸说明中板是160厚的混凝土板,但是图纸上又写的YXB76-344-688-1.2这是楼承板的规格,具体板中的钢筋是按第一张图中的配筋按正常的钢筋定义,分别定义受力筋和负筋然后按位置画图即可.
2015-12-12 11:41:06
-
你好：应该是在1.2厚的镀锌钢板上现浇混凝土板构件。
2015-12-12 11:39:09
-
应该以板配筋图为准。也可以咨询一下设计。
2015-12-12 11:24:58
