剪力墙边缘构件中有12根钢筋为什么图中说的是6个？阴影部分是什么意思？
剪力墙边缘构件中有12根钢筋为什么图中说的是6个？阴影部分是什么意思？我该怎么定义？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
您看到的是12根钢筋，实际上只有6根是暗柱钢筋
其余6根是剪力墙的纵筋
阴影部分就是您的剪力墙部分
这就是约束边缘柱
可以在其他箍筋内输入的
2015-12-13 18:57:13
-
阴影部分的垂直筋同墙垂直筋的规格。
2015-12-14 09:03:30
-
你好,图纸说的6根钢筋是暗柱的钢筋,阴影部分(也就是约束边缘)的钢筋应该看剪力墙的竖向钢筋规格来确定.
2015-12-14 09:52:14
-
剪力墙边缘构件中有12根钢筋为什么图中说的是6个？阴影部分是什么意思？我该怎么定义？

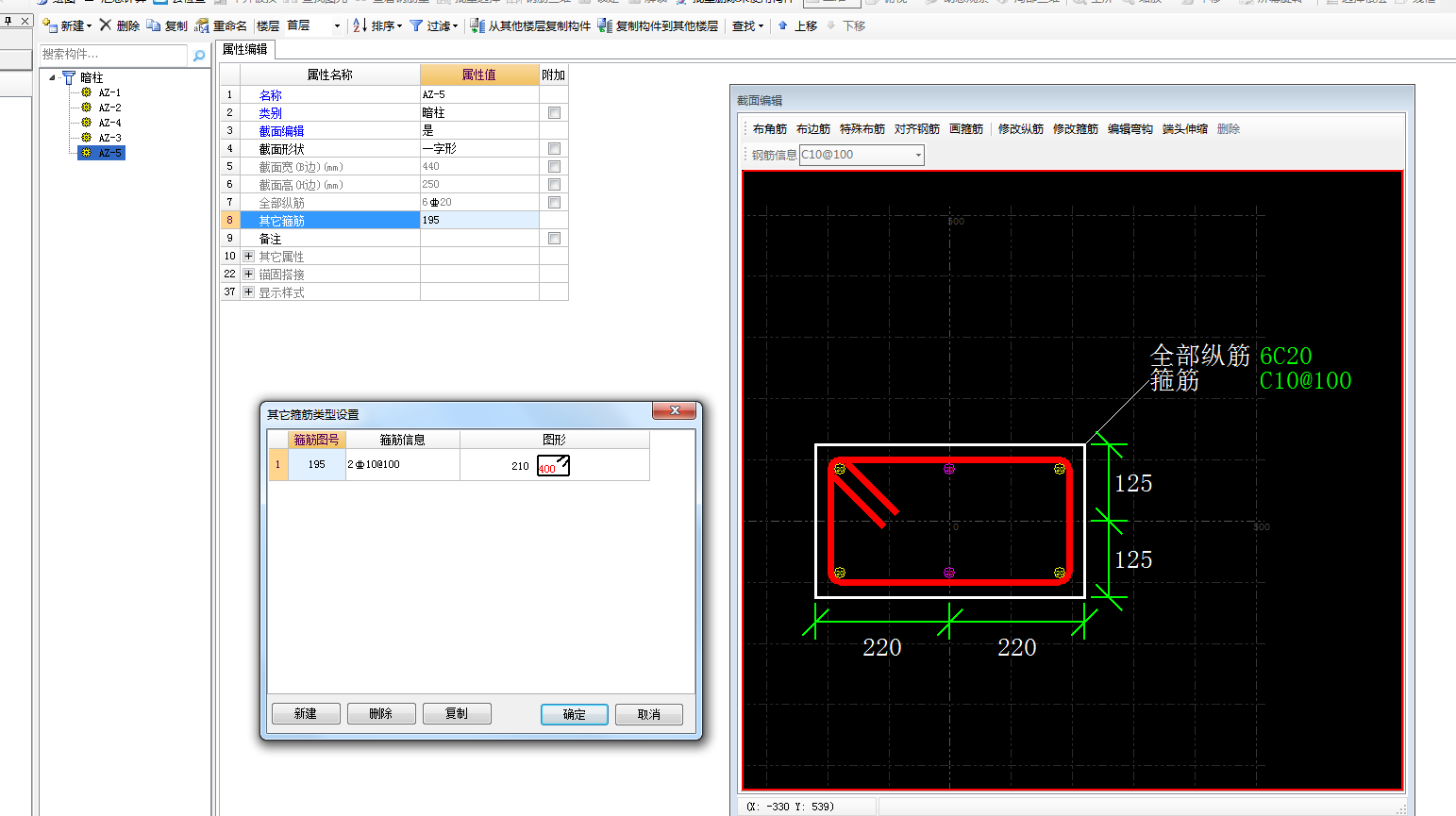

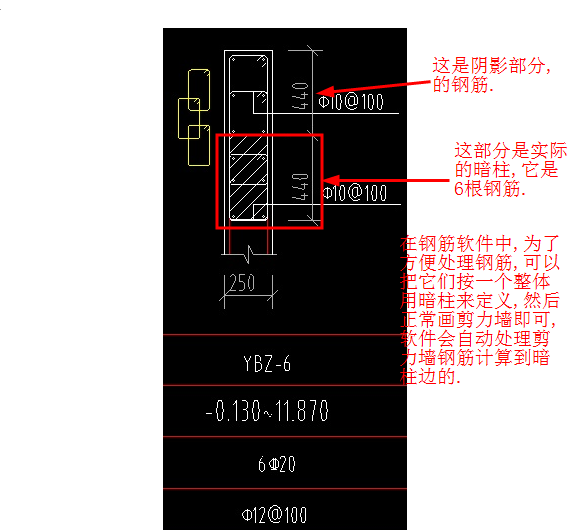

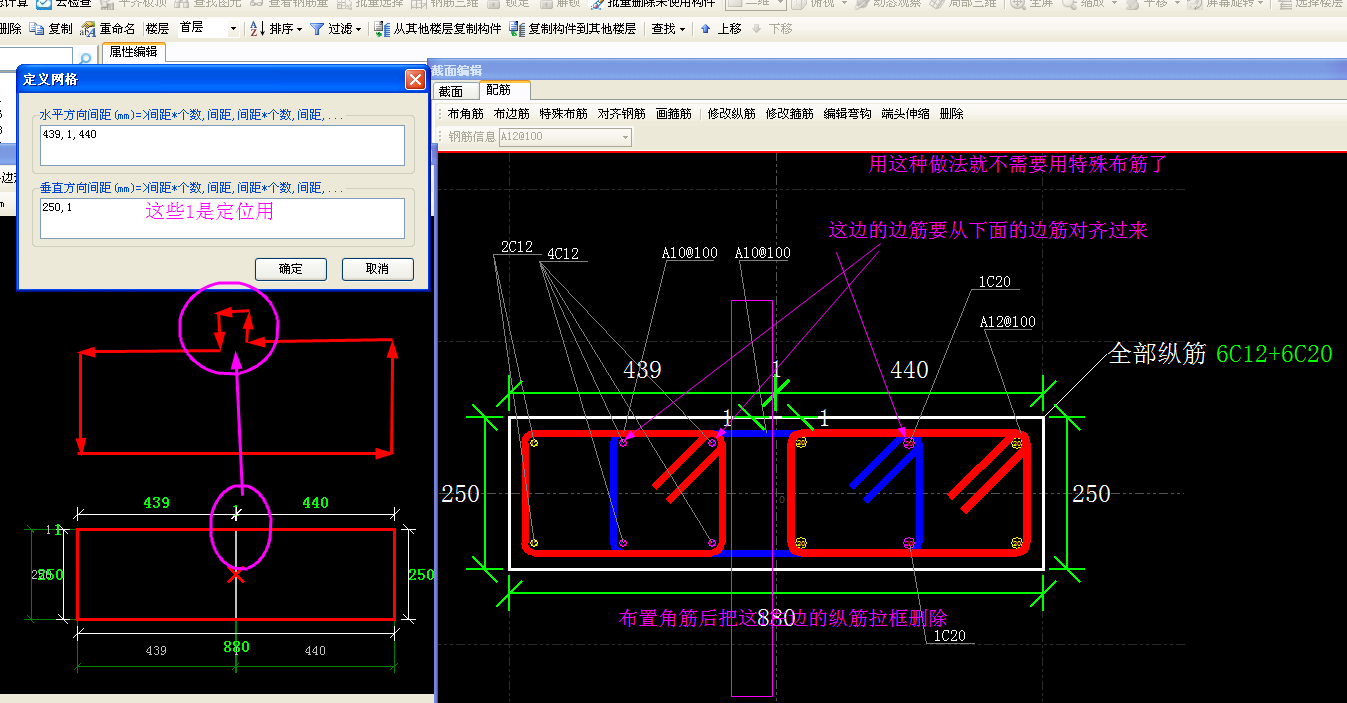

剪力墙边缘构件中暗柱内只有6根钢筋,阴影部分实际上是暗柱和墙的过渡区,这种情况可以把暗柱和阴影部分按一个整体布置用暗柱来定义,这样方便处理其中的钢筋,在图形中暗柱不导入图形,它们都是按墙套用做法的.只是在钢筋中计算钢筋.用暗柱定义后,和剪力墙重合后,软件会把剪力墙钢筋只计算到暗柱边的.
2015-12-13 19:04:18
-
剪力墙边缘构件中有12根钢筋为什么图中说的是6个？阴影部分是什么意思？我该怎么定义？

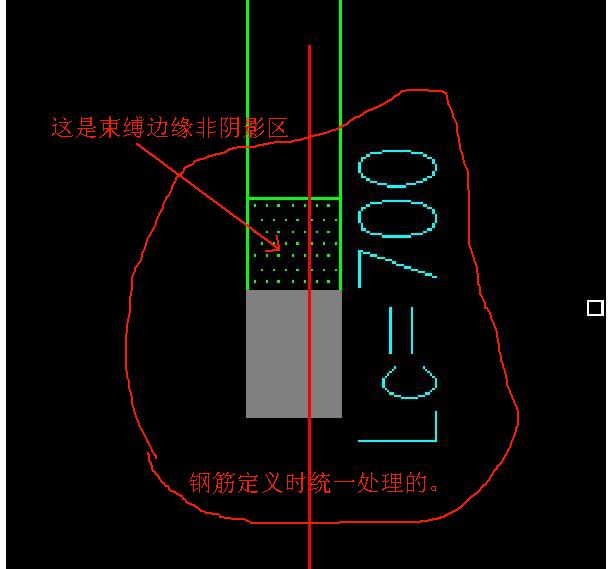

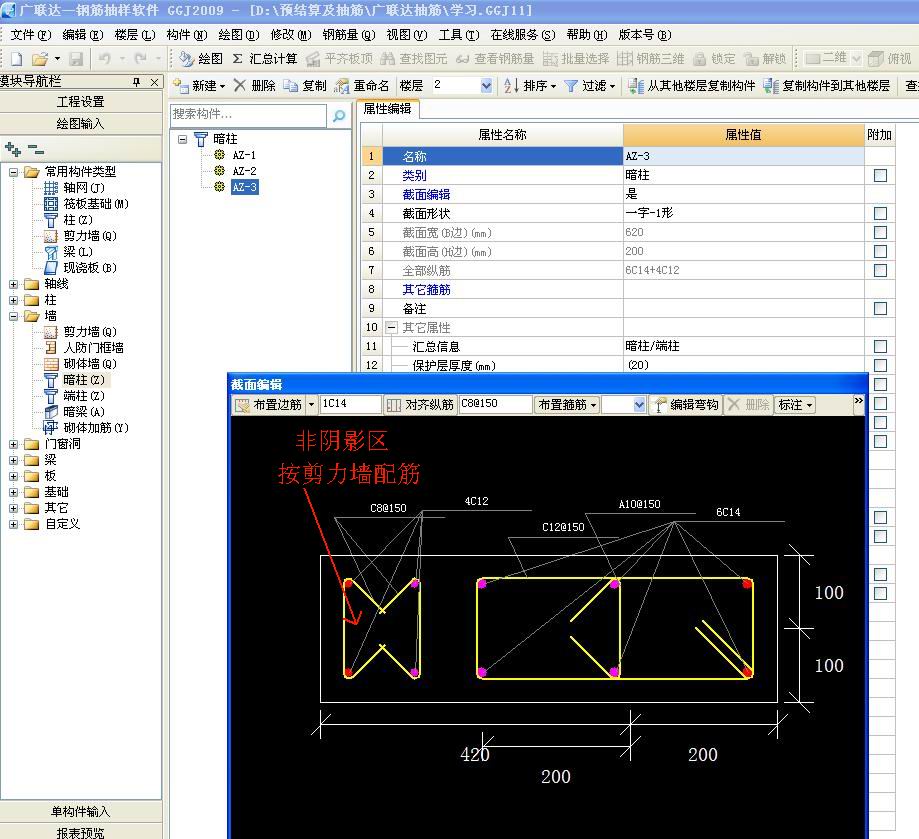

答：约束边缘柱，阴影区是配是6根，非阴影还有纵筋，有的设计非阴影区配按剪力墙的。定义方法如下：
2015-12-13 20:04:24
-

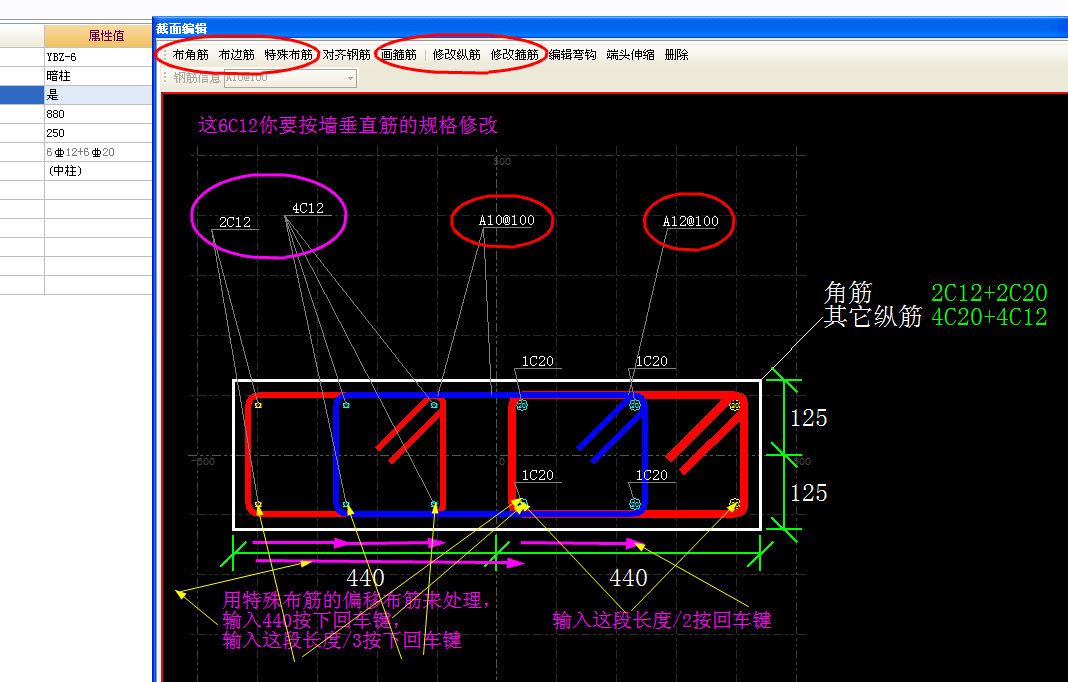

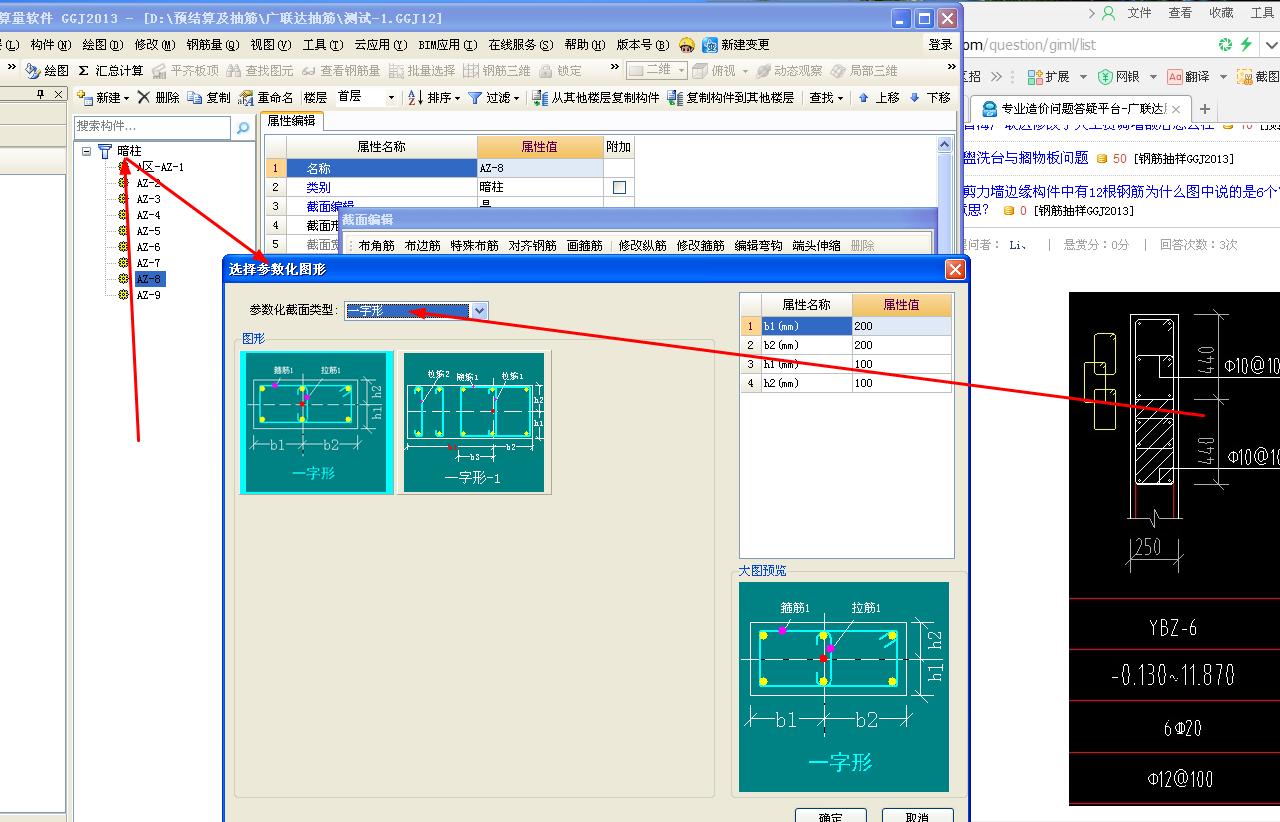

此为约束边缘构件，阴影部分为暗柱主要部分，从图中反映应为6根20的，后面为沿墙肢长度，如果图纸中没有说明另6根钢筋型号，可咨询设计。定义时，将截面编制后面的否改为是，在截面编制器中直接绘上即可。
2015-12-13 19:08:04
