在画楼梯钢筋的时候，平台板和休息平台板是不是都需要重新画？在选择的图集中不包含？
None
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
在画楼梯钢筋的时候，平台板和休息平台板是不是都需要重新画？在选择的图集中不包含？
——：是的
就是要分开单独计算各自的配筋的
因为您的楼梯都是单跑的参数图，都不包含休息平台和楼层平板的

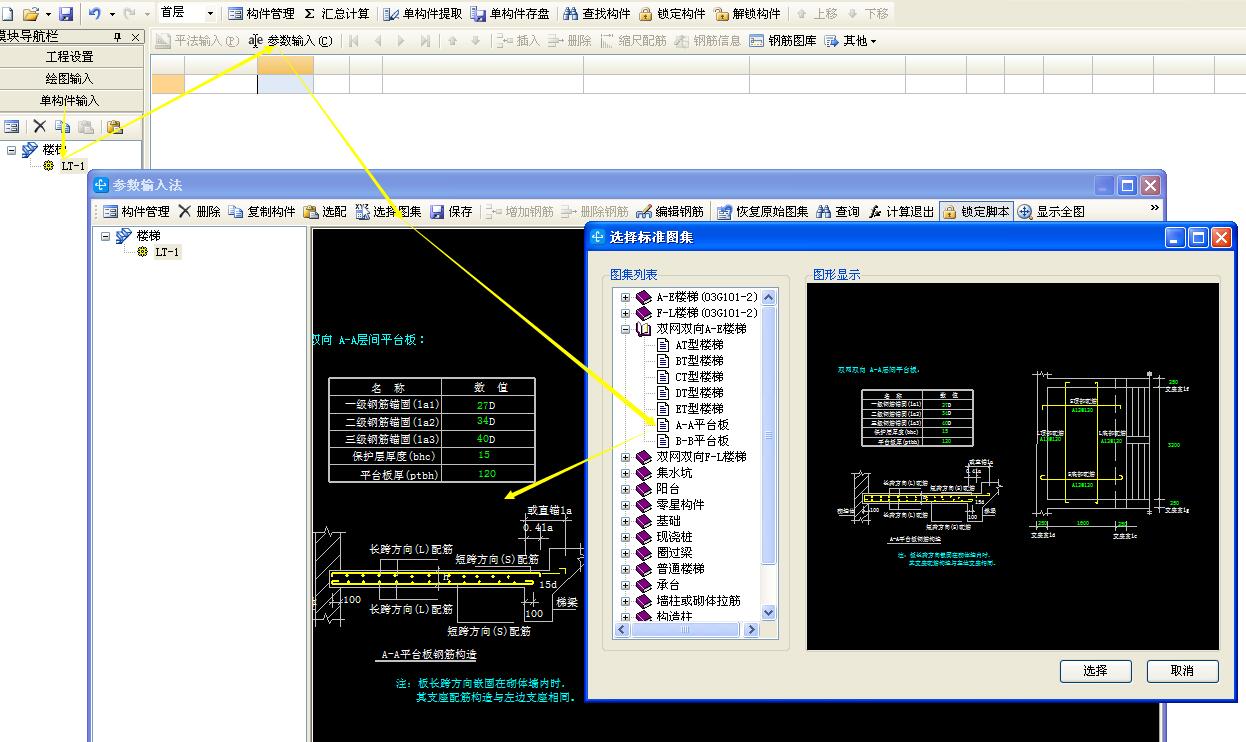

我的建议是，您的休息平台板在单构件内输入参数计算
您的楼层板部分，我还是建议您直接绘制在图元上，这样您导入土建也可以直接计算楼板工程量（土建算量楼梯就可以是选择整体的参数图，钢筋内是只有单跑的参数图）
2015-12-29 19:53:38
-

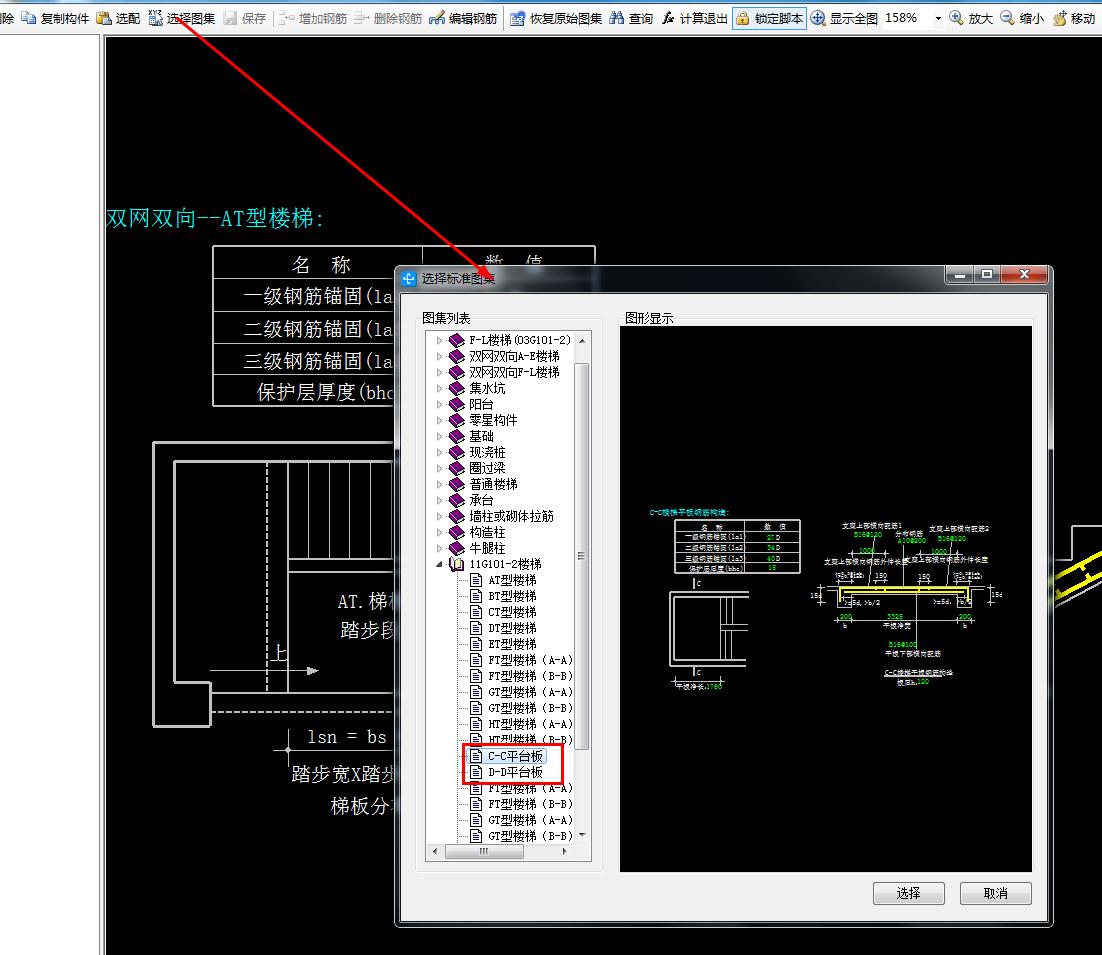

是的，不包含平台板的，但也可以在单构件输入中设置平台板输入的，这样在导入图形之后布置楼梯的时候不用在删除这个平台板了
2015-12-29 19:43:00
-
是的，楼梯单构件里面只是梯段的钢筋的，没有平台板和休息平台板的，你可以利用现浇板，受力筋修改标高来完成，也可以在单构件里面完成..建议还是前者简单
2015-12-29 19:51:48
-
画楼梯钢筋的时候，休息平台板需不需要重新画，要看所定义的楼梯梯形来定，如果楼型是上或下或上、下都有带平台板的就不再另画，如果是都不带的就得在绘图中另外加画。
2015-12-30 08:37:47
-
对于GGL钢筋算量来说，楼梯在单构件输入里面计算，也不用分楼层，直接对照楼梯大样图，看里面有多少种梯段（ATC1，ATC2，DT1，FT1等）、多少种平台板(PTB1，PTB2等)、多少种梯梁，梯柱（TL,TZ）,分别建立一个构件，对照图纸和参数图集输入相关信息，然后再数一数相同构件的个数（ATC2有12个就填12就可以了），再计算钢筋整栋楼的楼梯钢筋就算完成了。
对于GCL图形算量来说，就要对照每一层绘制了，对梯段，和平台板对照数据和标高绘制就可以了
2015-12-30 11:54:52
