图纸上一个钢筋示意图
不懂这种有示意图的钢筋表示什么意思，建模时需要注意什么
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
不懂这种有示意图的钢筋表示什么意思，建模时需要注意什么

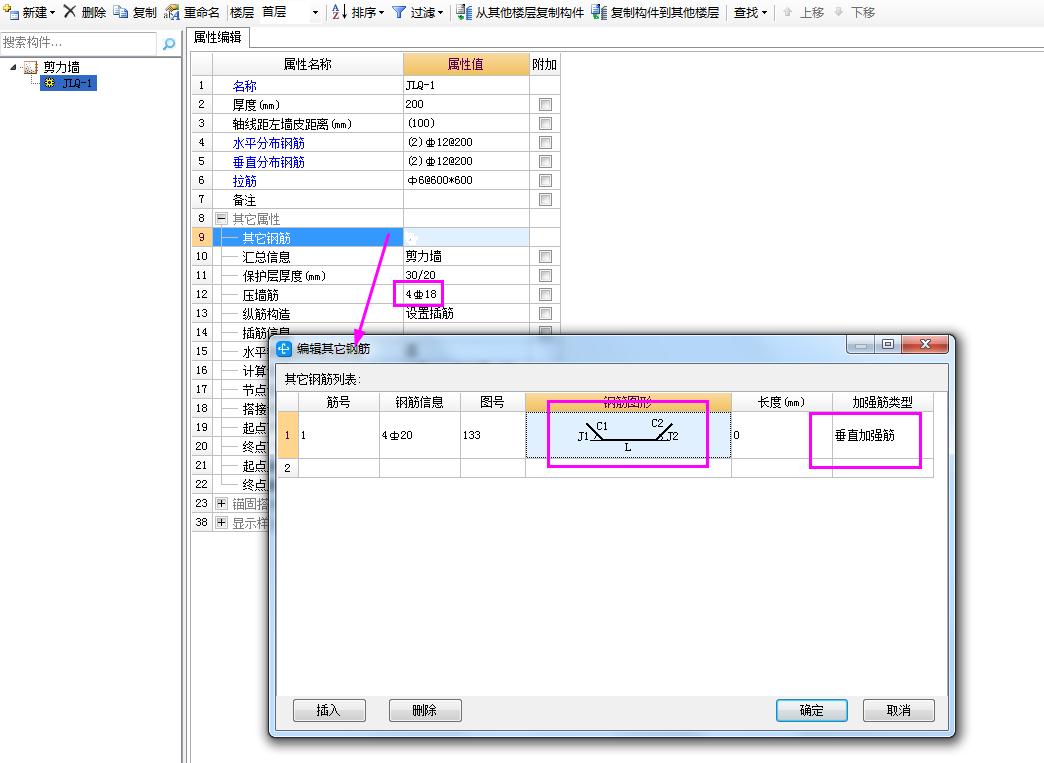

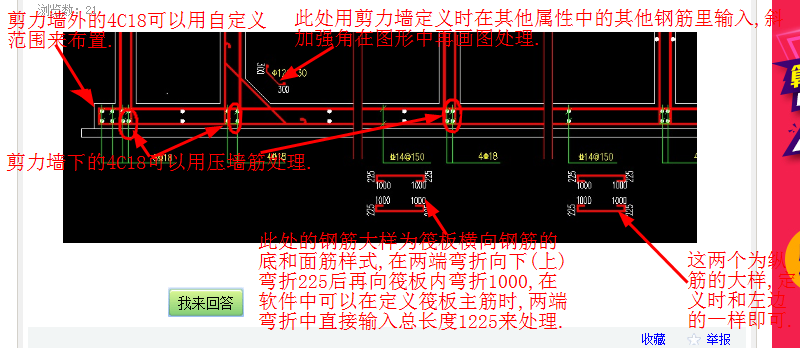

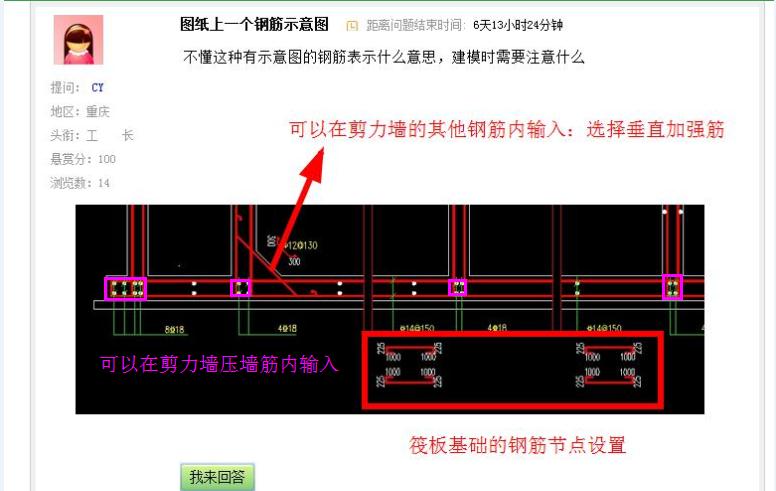

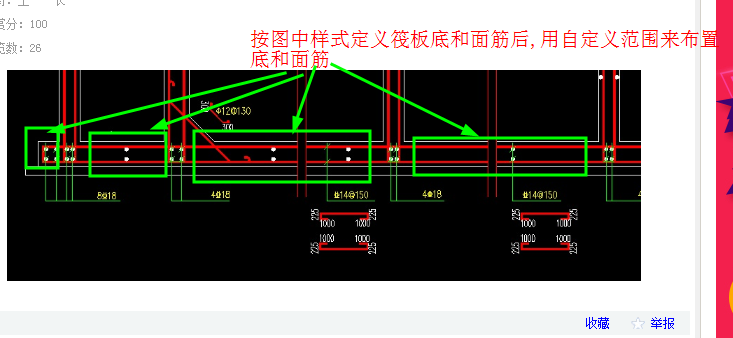

此截图中的大样钢筋示意思图,分别表示了纵向横向钢筋的底和面筋样式,主要是在端部弯折部分,在软件中定义时,可以在钢筋弯折里输入总长度1225来处理即可.然后在画图时可以把筏板分别用多块筏板来定义并画图,然后把钢筋多板布置,也可以用自定义范围来画钢筋来处理纵横钢筋中的筏板边处外伸时的4C18.剪力墙处不布置,把剪力墙下的4C18在定义剪力墙时的压墙筋中输入,有加腋处的斜加强筋在其他属性中其他钢筋中输入,类型为垂直加强筋.
2015-12-30 07:48:05
-
图纸上的这种示意图的钢筋表示底板上下钢筋两头的做法，建模时需要注意修改两头长度。
2015-12-30 06:37:55
-

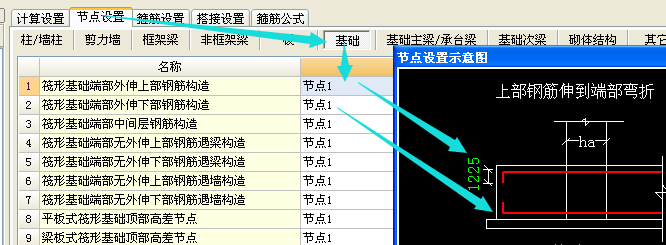

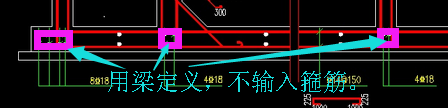

你好：基础可以用筏板基础来定义，筏板的受力筋端部的弯折长度可以在基础的节点设置里去定义一下上、下弯折总长度（软件里不可以定义两个弯折）1225，这样计算的总长度对了就行了。还有要注意的基础边缘和墙下有直径18的主筋代替筏板的上下受力筋了，可以用暗梁或者基础梁来定义，定义时不输入箍筋只定义上下受力筋就可以了。
2015-12-30 07:14:26
-
2015-12-30 07:25:04
