2015-07-09 10:42:05
|
广西壮族自治区
土建算量GCL2013
|
723查看
1回答
在筏板基础中，集水坑设置边坡时为什么不是四周布满？
画好了筏板基础后，按照图纸要求集水坑向外放坡，厚度3200mm、宽度1800，坡度60。。。我用设置多边边坡的方法设置了四边的边坡，然后动态观察发现显示的四边都按要求放坡出去了，但是我发现四边的角都没有布满？这是为什么呢？是我设置不对嘛？--。。。。以下附上剖面图跟我设置好的成果图。。。请大神们指点指点！！！
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
画好了筏板基础后，按照图纸要求集水坑向外放坡，厚度3200mm、宽度1800，坡度60。。。我用设置多边边坡的方法设置了四边的边坡，然后动态观察发现显示的四边都按要求放坡出去了，但是我发现四边的角都没有布满？这是为什么呢？是我设置不对嘛？

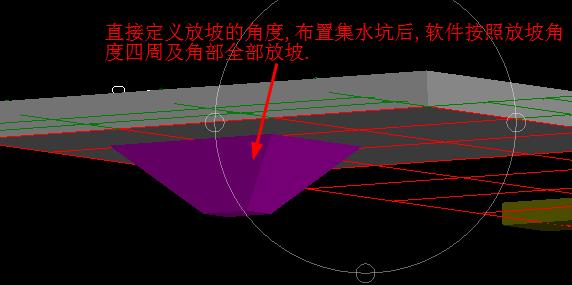

画好了筏板基础后,按照图纸要求定义集水坑,在定义时按照要求放坡的角度来在定义中输入放坡角度,不是在画好后设置边坡里设置的,这样软件就会按四边包括角部全部放坡,你用设置多边边坡时,软件会认为每边不一样的放坡角度只放坡边,角处就会出现这样的情况.
2015-07-12 16:44:16
