梁原位标注

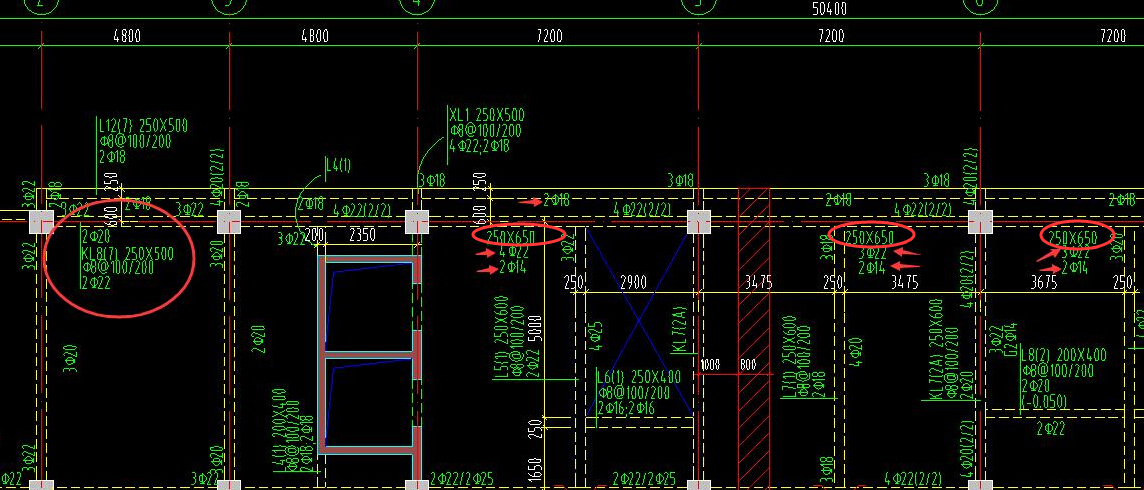

图纸中KL8(7)所示第三跨中的原位钢筋，即箭头所指的钢筋，4B22，2B14（第四跨，五跨箭头所示同上）是什么意思？本人有三个理解，1、4B22是属于上部筋，2B14是下部筋，由于被图中2B18遮挡无法描述，所以写到梁下面来。2、4B22是下部筋，2B14是侧面筋，图纸出错漏标记了G/N。3、4B22，2B14都属于下部筋，但是软件原位标注时不知道怎么设置。请各位指教，谢谢！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
图纸中KL8(7)所示第三跨中的原位钢筋，即箭头所指的钢筋，4B22，2B14（第四跨，五跨箭头所示同上）是什么意思？本人有三个理解，1、4B22是属于上部筋，2B14是下部筋，由于被图中2B18遮挡无法描述，所以写到梁下面来。2、4B22是下部筋，2B14是侧面筋，图纸出错漏标记了G/N。3、4B22，2B14都属于下部筋，但是软件原位标注时不知道怎么设置。请各位指教，谢谢！
这样应该是你的第二种理解是对的该段梁高为650是要布置侧面钢筋的
2016-01-25 12:17:47
-
你好：应该是设计人员漏标注了，G或N表示侧面筋的信息。下方的一根梁里就清楚了。
2016-01-25 12:35:30
