请问这种柱子的钢筋应该怎样定义？
初学千赢官网首页登录入口，第一次遇见这种类型的柱子，不知道该如何定义，还望解答。
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
中间的是两个工字钢
这个要另外算的

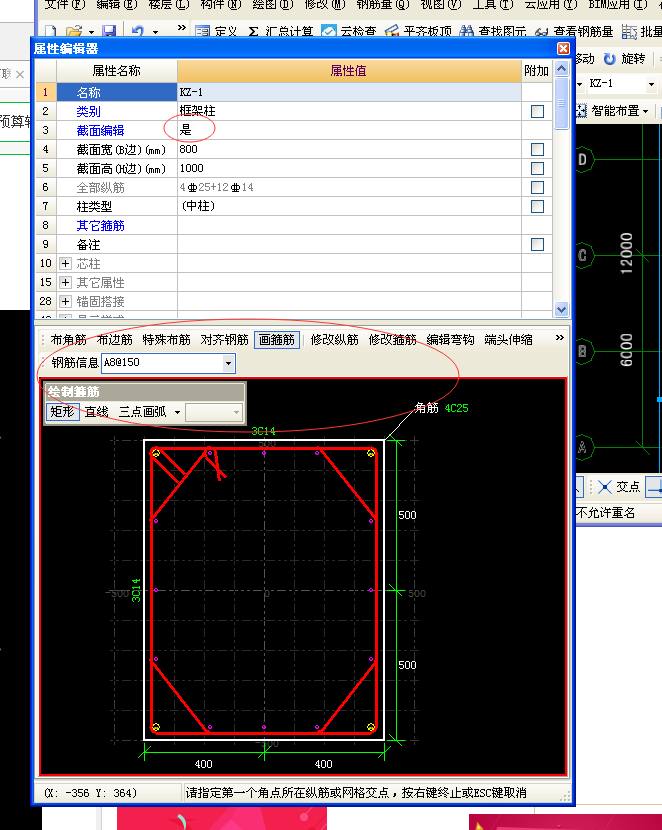

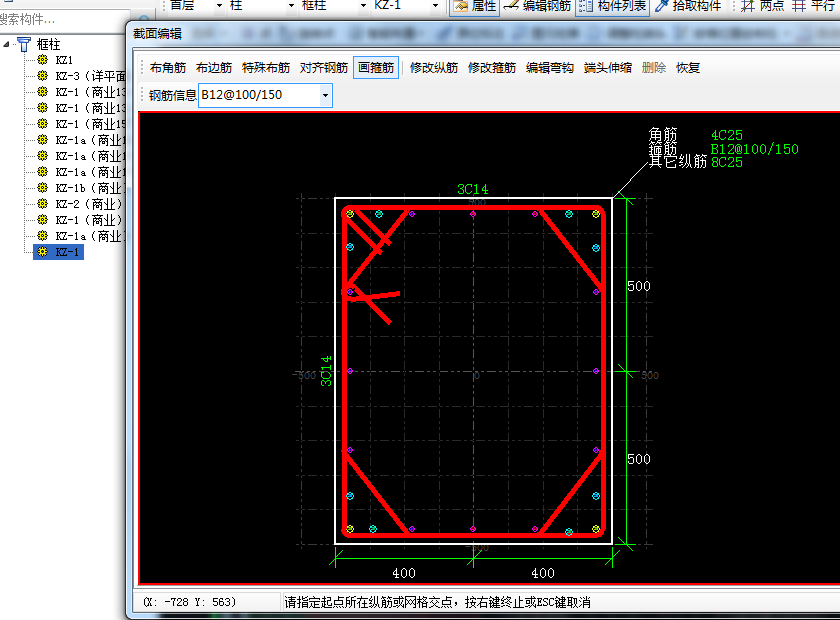

然后箍筋可以用截面编辑的功能来处理
如图
2016-01-31 18:42:21
-

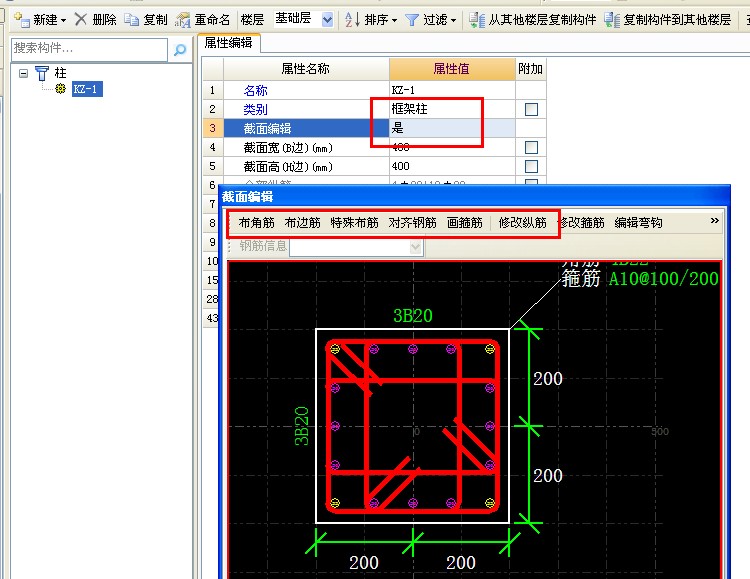

通过截面编辑：“是”编辑绘制钢筋
直线可以绘制箍筋
特殊布筋，点式布筋可以布角筋
2016-01-31 17:49:04
-
你好！
可以先建立构建，修改尺寸，然后钢筋可以截面编辑的，用特殊布置纵筋来点画纵筋，箍筋按照图纸的形式来画，中间的十字型钢柱另外计算。
谢谢！
2016-01-31 21:23:16
-
你好，你可以自己编辑钢筋，用点来布置25加筋
2016-02-01 08:31:37
-

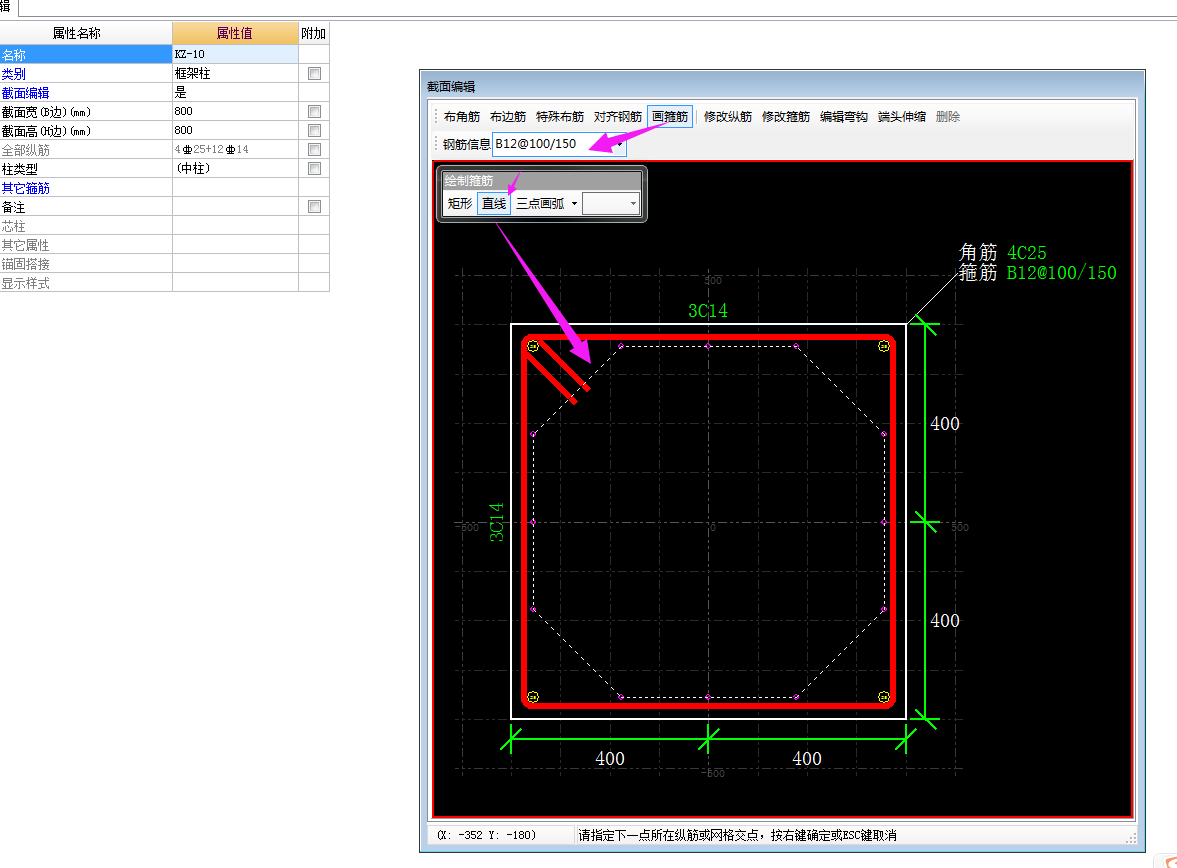

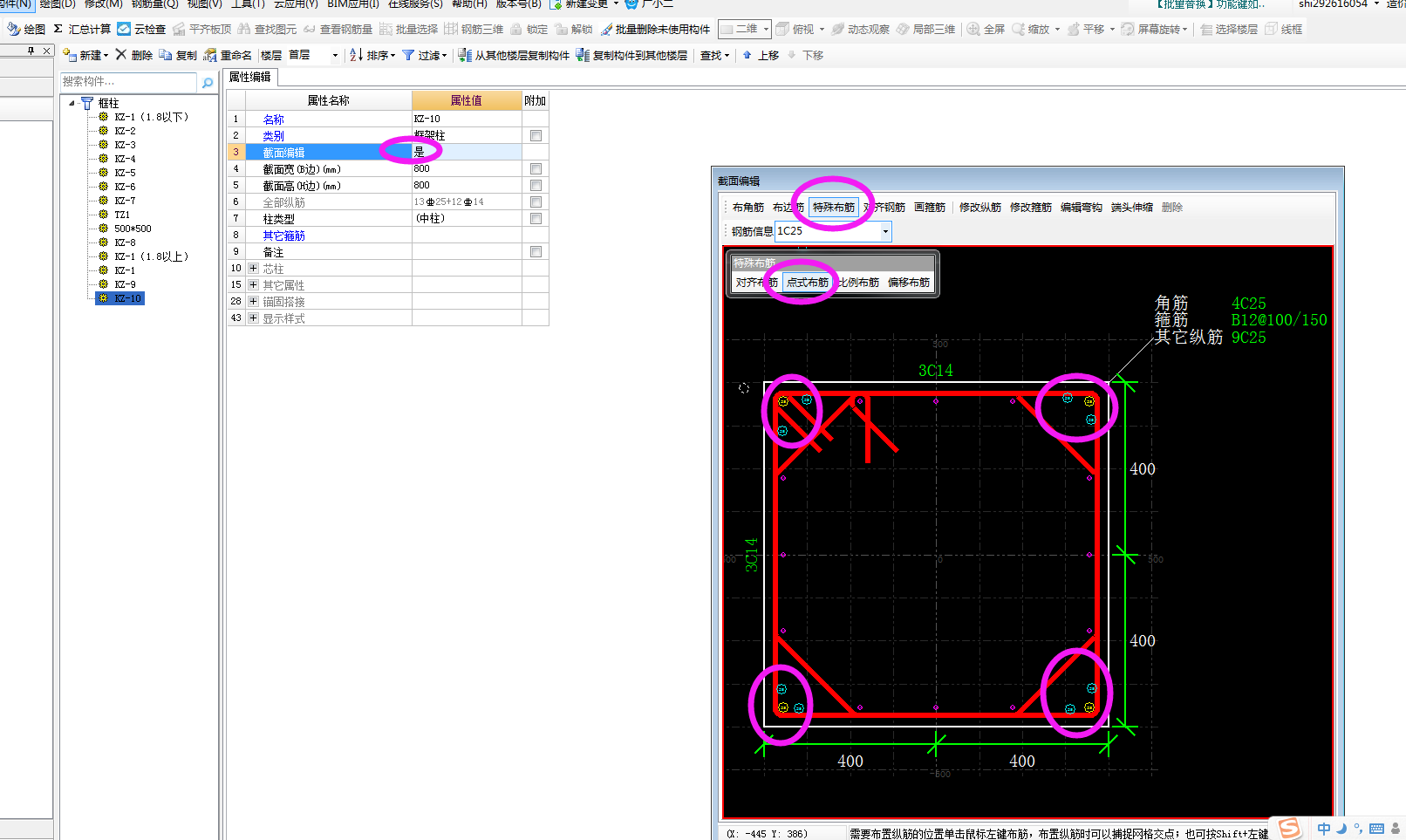

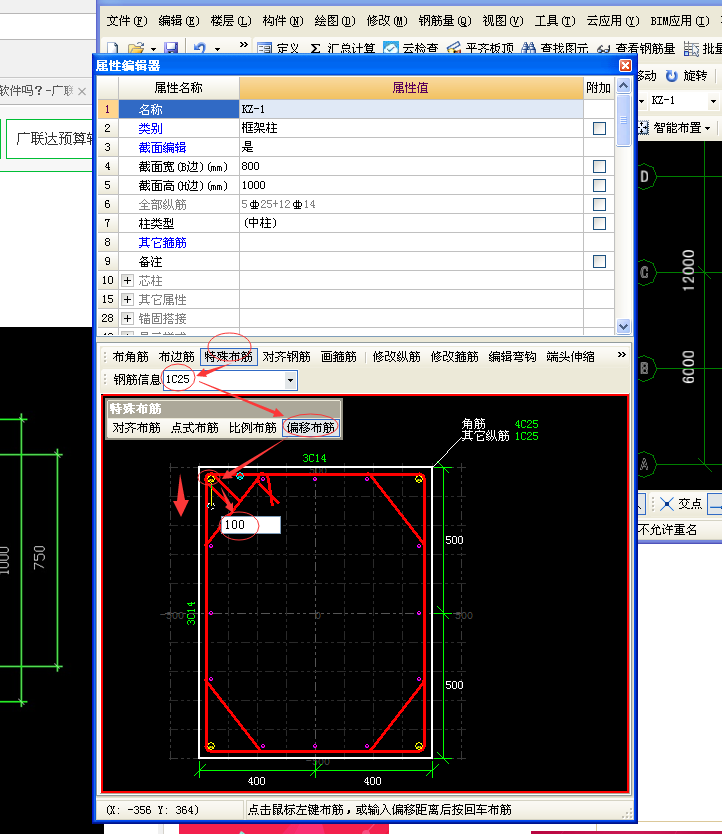

在定义的柱属性中“截面编辑”下拉选择“是”，就可以根据设计要求布置纵筋、箍筋或拉筋，内部的八角箍，就要选择直线画线的方式画上箍筋，图片1；对于角筋边的纵筋，就要用特殊布筋方式布置，可以用点任意一个钢筋点，选择拖动，在边的方框中输入偏移值，这样钢筋就布置上去了，但你这设计没有要求相应的偏移值，你也可以任意的选择布置，这是不影响钢筋计算的，图片2。柱内部的十字形型钢，钢筋抽样就无法计算，你这要在图形算量中编辑。
2016-02-04 22:54:31
