请问图中的JL是定义为基础梁吗？
1、请问图中的JL6是定义为基础梁吗？集中标注的上下部钢筋没有标明B、T ，那它的2b12；2b14是下部钢筋和上部钢筋吗？如果有支座筋是不是和图纸上的支座筋标注位置相反？ 2、图纸中的JKL是按框架梁定义吗？
全部回答
(6)
首答仅用{{minutesHtml}}
-
用基础梁进行定义，对应设计的字母输入，软件就可以识别主次梁。
2016-02-06 21:29:37
-
1、请问图中的JL6是定义为基础梁吗？
——：不是的，是基础层的连系梁
集中标注的上下部钢筋没有标明B、T ，那它的2b12；2b14是下部钢筋和上部钢筋吗？
——：不，这个标注信息等同于框架梁的标注信息的，前面的是上部的通长筋2B12；后面的是下部通长筋2B14
如果有支座筋是不是和图纸上的支座筋标注位置相反？
——：不是的，亲，您这个就是相当于基础层的框架梁的信息标注的
2、图纸中的JKL是按框架梁定义吗？

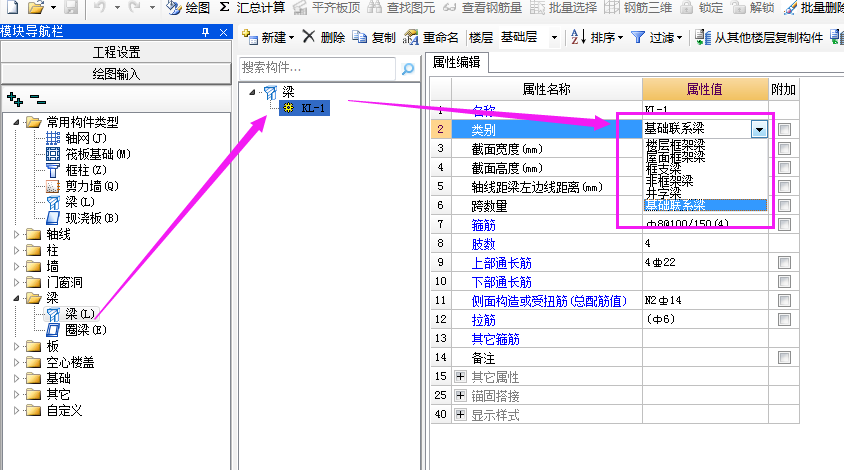

——：应该是基础层的连系梁（就是在框架梁内定义，但是选择的是基础连系梁）
2016-02-06 20:14:51
-
1、请问图中的JL6是定义为基础梁吗？
==这个不可以定义为基础梁的
集中标注的上下部钢筋没有标明B、T ，那它的2b12；2b14是下部钢筋和上部钢筋吗？
==只要没有标注BT就要按框架梁的标注方式来确认的，就是说2b12是上部筋，2b14是下部筋的，
如果有支座筋是不是和图纸上的支座筋标注位置相反？
==不是的是要按框架梁的方式来确定的
2、图纸中的JKL是按框架梁定义吗？
==这个要看你的JKL的标高或者说所处于的位置来确定的，如果梁底标高平齐基础底，这样是要在框架梁里面用基础连系梁来定义，如果梁顶标高在正负零【也就是说梁不在基础构件内】这样的情况就是要用框架梁定义的，看你的图纸应该是属于后一种不在基础内的情况，是要用框架梁定义的
2016-02-06 22:39:21
-
你好，看你的图纸应该是基础框架梁，在基础层里用框架梁处理
2016-02-07 15:28:37
-
同意一楼的回复观点
2016-02-07 15:45:21
-
图中的JL6是应该定义为基础梁的，按基础梁定义画出。
2016-02-10 16:29:11
