guqishan 2016-02-22 10:48:12 | 江苏省钢筋算量GGJ2013 | 1761查看 4回答

如何进行板的智能布置？为什么点选自动生成板时总显示区域不封闭？

如何进行板的智能布置？为什么点选自动生成板时总显示区域不封闭？

我来答邀请别人来回答

提醒提问者

提问者将收到消息提醒
问题描述不够清晰

收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

GXZ 铂金专家

答题： 229944 被赞： 43410

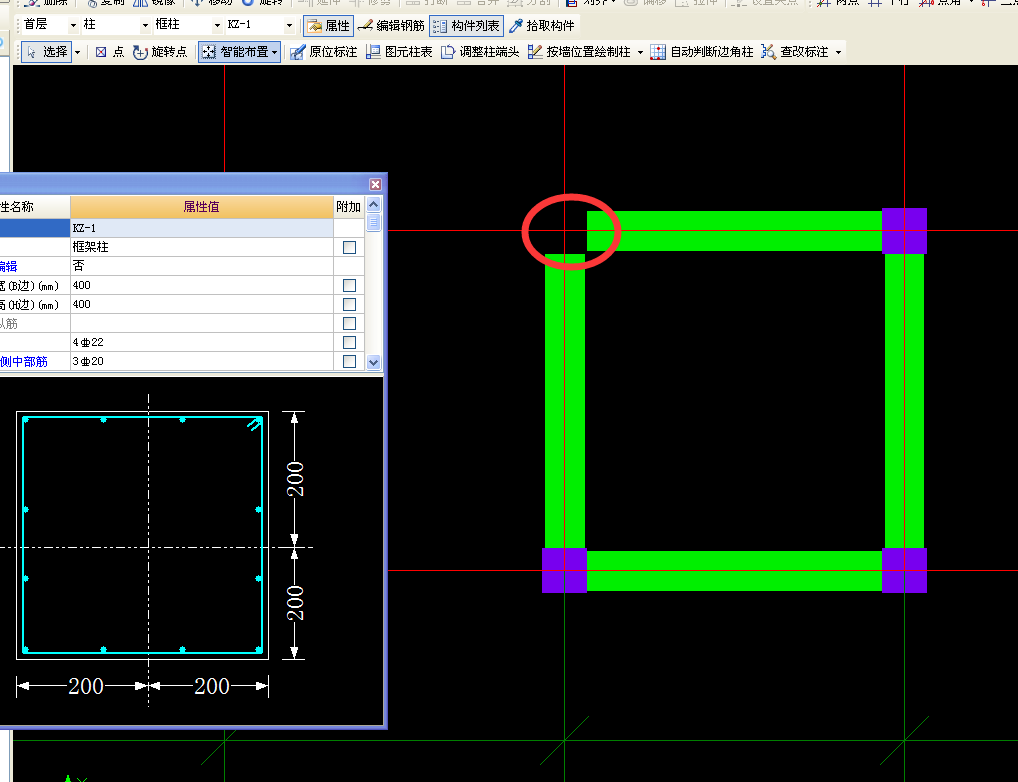

这主要是梁交接处没有连接上，形成封闭的形状，如图片的左上角，你可以将柱隐藏，一般就可以看到交接情况了，实际它不影响梁柱的计算，只是板无法用智能方式布置而已。

2016-02-22 10:50:29

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
欢乐心中飞雪铂金专家

答题： 129845 被赞： 41029

这样就说明你的构件在画图的时候梁与梁、梁与墙、墙与墙等的没有全部相交，比如柱或暗柱的位置墙没有画通都会造成这样的情况，建议你先把柱隐蔽，把剪力墙检查画通，在试一下，如果不行再检查别的有没有不相交的地方

2016-02-22 10:51:44

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
yandibiao

答题： 3372 被赞： 95

点布置，需要墙或者梁形成闭合，即端点首尾相连或者交叉。

2016-02-22 10:52:28

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
陈工钻石专家

答题： 198825 被赞： 46685

答：问题分析，板智能布置，条件：梁应画到相交，剪力墙、砌体墙要相交，组成闭合的，柱不是封闭的构件。解决方法：关闭柱图层，在梁、墙图层中，用延伸功能，把梁、墙延伸相交，并首尾相交成闭合，布置板。
