梁上立柱如何配吊筋与次梁加筋
此为基础梁配筋图，
问题补充：柱子在悬挑的位置
全部回答
(4)
首答仅用{{minutesHtml}}
-
在表格输入中处理
2016-03-07 15:11:11
-
此为基础梁配筋图，

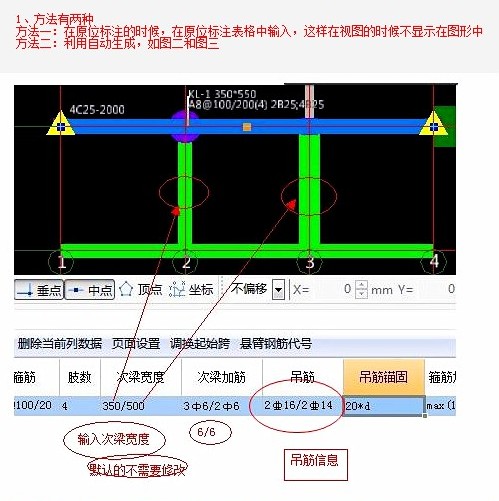

答：在原位标注的表格中直接输入。例如下图的方法：梁与基础梁的方法一样的。
2016-03-07 15:35:28
-
亲，根据你所述问题及追问，回复如下：
1、梁吊筋和附加箍筋可在梁绘图输入状态点击梁原位标注，在表格输入中处理；
2、GZ1和GZ2绘图时，把光标对准GZ上方框架柱轴线相交处并点击键盘上的Shift键，在弹出的X向、Y向空格中输入Gz距其上方框架柱轴线交点的距离即可。以轴线交点为座标，正数在X向为向右，在Y向为向上；负数在X向为向左，在Y向为向下；
希望对你有帮助！
2016-03-09 13:41:55
-
图二的GZ1、2下应不用设置吊筋，因该梁是悬挑的；图三的TZ下吊筋可在该部位的相应梁上按图纸要求输入设置，供参考
2016-03-09 16:46:42
