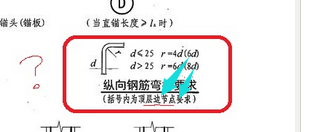

下图示中的“顶层边节点”是什么意思？
（括号内为顶层边节点要求）怎么理解，指的是哪里？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
顶层是指柱顶所在的那一层，边节点是指适用于边角柱。
比如柱高是-0.3m~9.0m，建筑物分三层,分别是3.0m层（地上一层）、6.0m层（地上二层）、9.0m层（地上三层/屋面层）；一层、二层和屋面层都是120mm的有梁板（主梁、次梁加板），那么这个节点就适用于9.0m层（地上三层/屋面），不适用于3.0m层（地上一层）、6.0m层（地上二层）。
边角柱和中柱的划分二楼已经回答了！
2016-04-11 22:02:55
-
你好：括号内的顶层边节点指的是对应的括号内的6d和8d。弯折半径。
2016-04-11 21:46:07
-
答：现行的抗震要求，柱的顶层顶部，纵筋到了顶部需折弯，提高抗震能力，弯折时，分为中柱，边柱（角柱），柱所处的位置不而异，当柱是中柱时，钢筋弯折半径r，是4倍的钢筋直径。如果为20mm直径的钢筋4*20=80mm。即制作钢筋时弯曲半径控制为r=80mm。如果是边柱则为6*20=120mm的曲率半径。当钢筋直径大于25mm时，中柱为6倍的直径，当钢筋为20时，6*20=120mm曲率半径。边柱为8*20=160mm的曲率半径。目的是防止弯曲时 r 太小，造成弯曲的外侧开裂，损坏钢筋。
2016-04-11 22:05:28
-

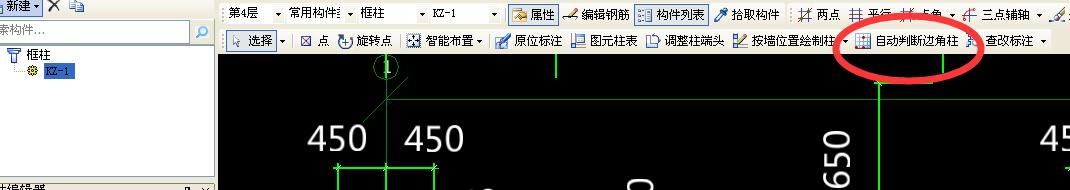

就是 顶层的边角柱的位置，就是说顶层的外圈（边部）的框架柱的，在软件中使用自动判断边角柱之后软件就会自动计算这个节点
2016-04-11 21:30:36
