我又来求教了，师傅们帮我看下这个天面机房最下部分这个突出的550是什么来的？ 反坎？铝合金格栅？

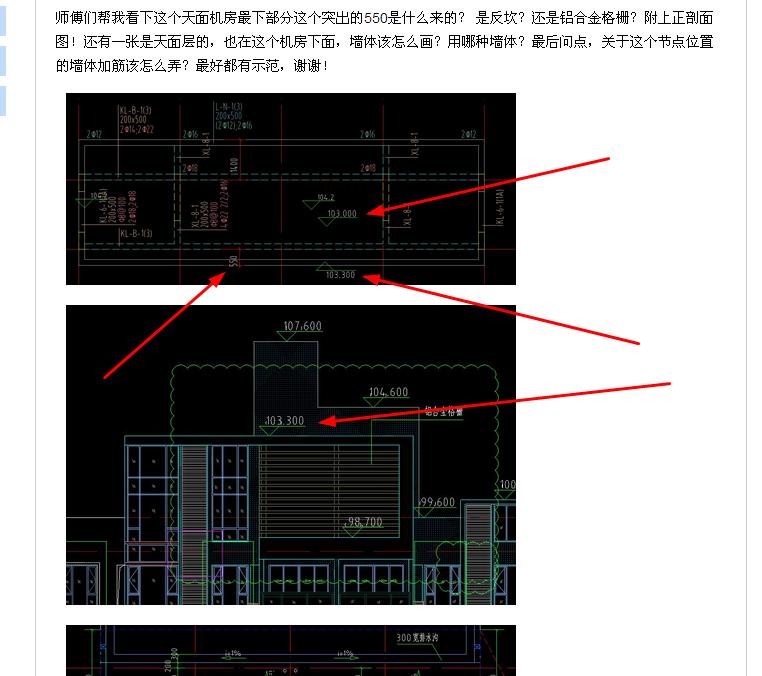

师傅们帮我看下这个天面机房最下部分这个突出的550是什么来的？ 是反坎？还是铝合金格栅？附上正剖面图！还有一张是天面层的，也在这个机房下面，墙体该怎么画？用哪种墙体？最后问点，关于这个节点位置的墙体加筋该怎么弄？最好都有示范，谢谢！
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
答：550是上反坎，高为103.30-103.00=0.3米。是外飘后的反坎。从第一张和第张中分析出的标高而得。外飘反坎下无墙。铝合金栅格在虚线梁中。机房墙体不在截图中，另看其它图纸。第三、四张图与一、二图不在同一位置上。550与500是证据。索引号也不对应。墙体加筋在定义墙时输入。
2016-04-16 10:52:46
-

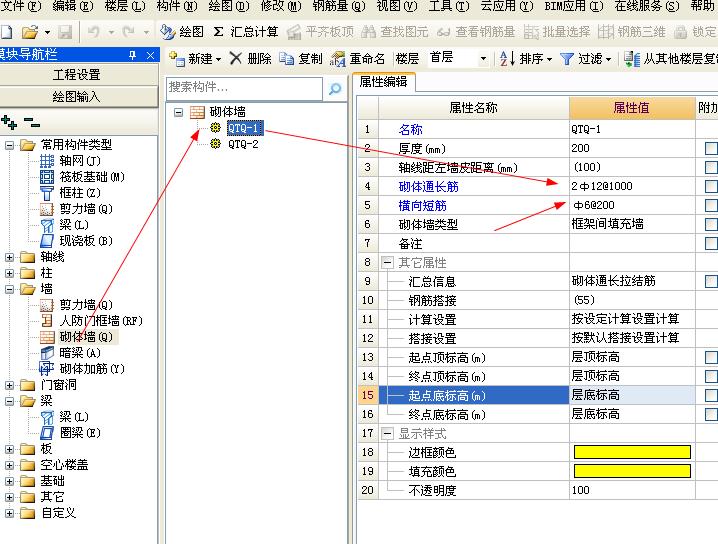

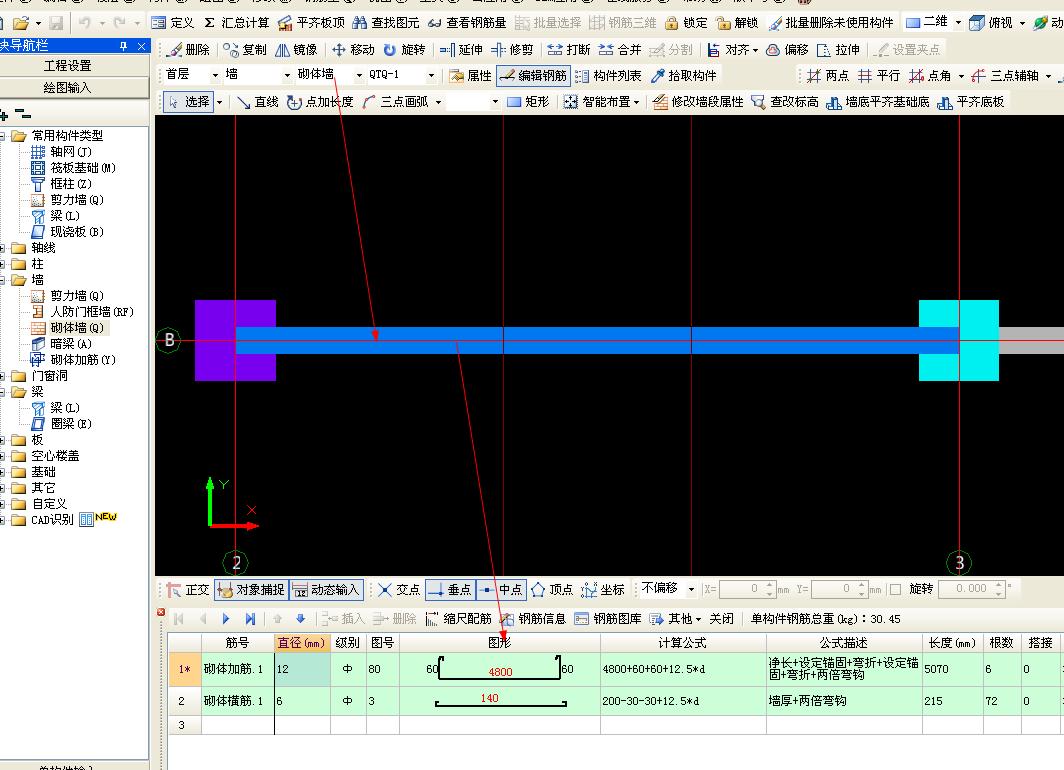

这个天面机房最下部分这个突出的550是反坎，不是铝合金格栅。还有一张是天面层的，也在这个机房下面，墙体定义墙体画，定义砌体墙画。关于这个节点位置的墙体加筋，可以定义砌体加筋。
2016-04-16 10:14:51
-

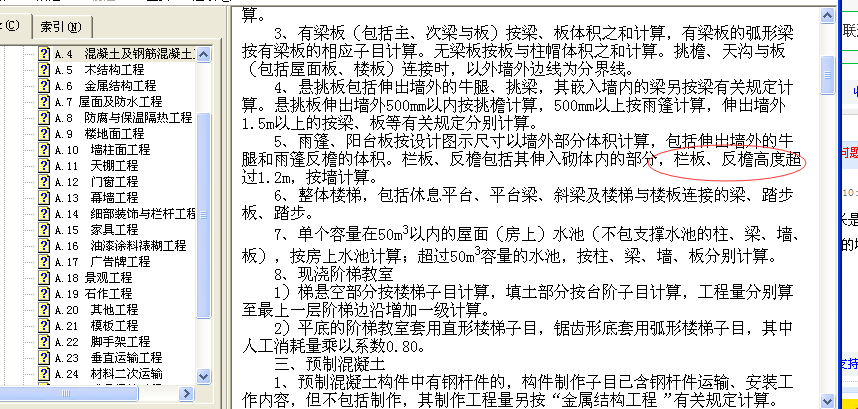

图片是截的很多，550指的是什么，如果是最下图片，那么它是栏板、反檐。
2016-04-16 10:23:45
