剪力墙钢筋

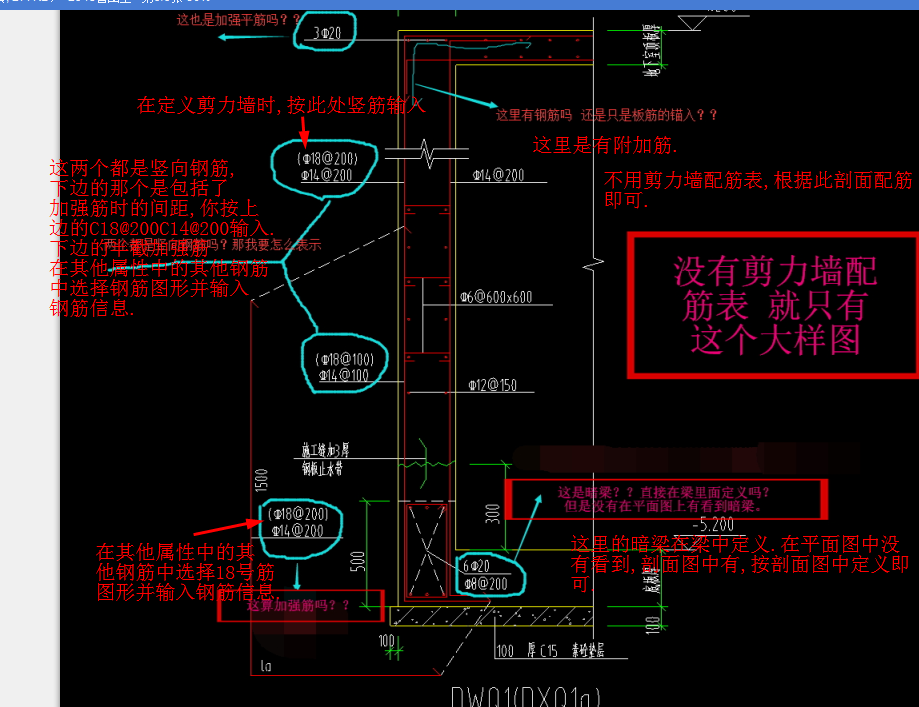

第一次算混凝土墙的钢筋 一侧的竖向钢筋 有两个标注 间距不一样 那个剪力墙下面的是暗梁还是只是加强钢筋 如果是暗梁的话 我没有在平面图上看到暗梁 我该怎么处理
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
第一次算混凝土墙的钢筋 一侧的竖向钢筋 有两个标注 间距不一样 那个剪力墙下面的是暗梁还是只是加强钢筋 如果是暗梁的话 我没有在平面图上看到暗梁 我该怎么处理

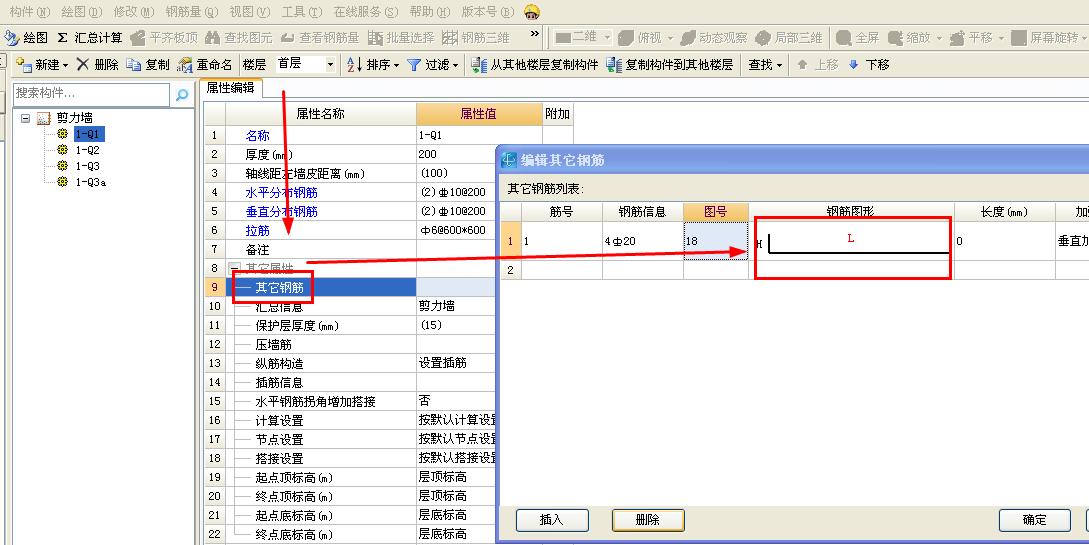

一侧的竖向钢筋有两个标注,那是下边的标注包括了底部的加强筋部分的钢筋信息,加强筋为半截钢筋,只在下部分布置,所以下部的钢筋间距小了一倍,在定义剪力墙时,按上部分定义,把下部分的半截加强筋在其他属性中的其他钢筋中输入.你截图中的内外侧竖向钢筋不一样,(1)C18@200/(1)C14@200+(1)C14@200加号前为按绘图方向的外侧.给你截个示意图,按你工程实际输入即可.
2016-05-20 06:49:58
-

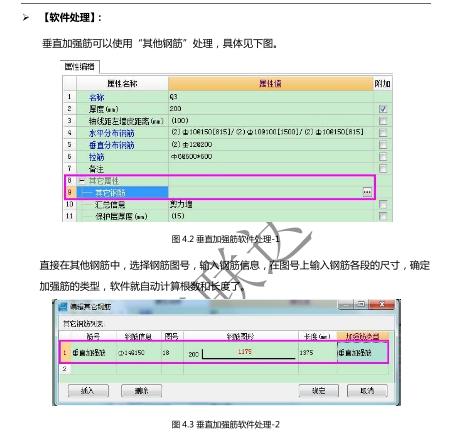

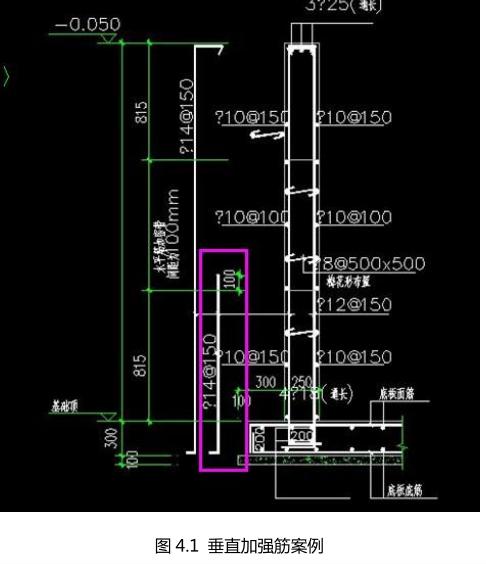

这个半截的钢筋就是垂直加强筋，可以在其它钢筋中输入计算。
2016-05-20 07:05:03
-
下部标注是下面加强钢筋，上部标注是剪力墙钢筋信息
2016-05-20 09:08:45
-
1楼的解释很详细，赞同
2016-05-20 09:09:27
