有人能给我解释下这个配电箱里面的电气元件构成吗，不太懂
我对配电箱里面的电气元件构成不怎么了解，希望有朋友能详细给我解释下图中配电箱里的符号、电气元件表示的是什么
全部回答
(3)
首答仅用{{minutesHtml}}
-

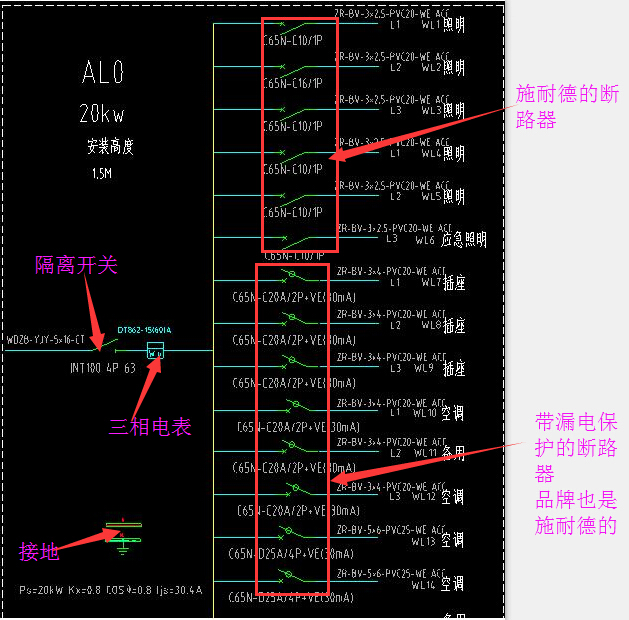

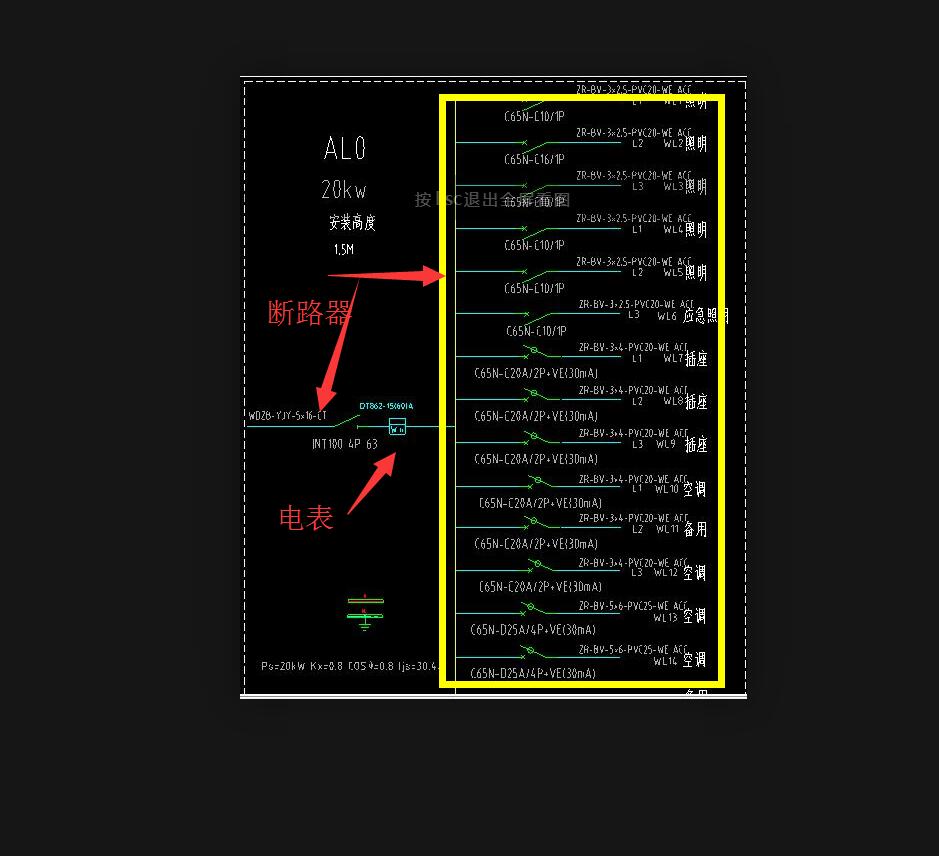

已采纳你好，这个你看标准电气图集就可以知道的，我简单标注一下吧。
2016-05-21 11:25:48
-
配电箱里面的电气元件构成吗：
这个箱子比较简单，断路器，空箱子，电表
2016-05-20 17:41:55
-
1.断路器：接通和分断电路用，具有短路和过电流分闸功能；
2.交流接触器：可以远距离接通和分断电路；
3.热过载继电器：保护负载（电机），当电机过负荷时可以分断电路，常跟交流接触器配套使用；
4.中间继电器：可以作为线路转换用，接通和分断5A以下的电流，具有扩展触头的功能；
5.指示灯：显示接触器或继电器等的工作状态，
6.按钮：分为启动和停止两种，分开和断开接触器或继电器用；
7.熔断器：保护线路，过电流时熔断；2016-05-20 17:59:36
